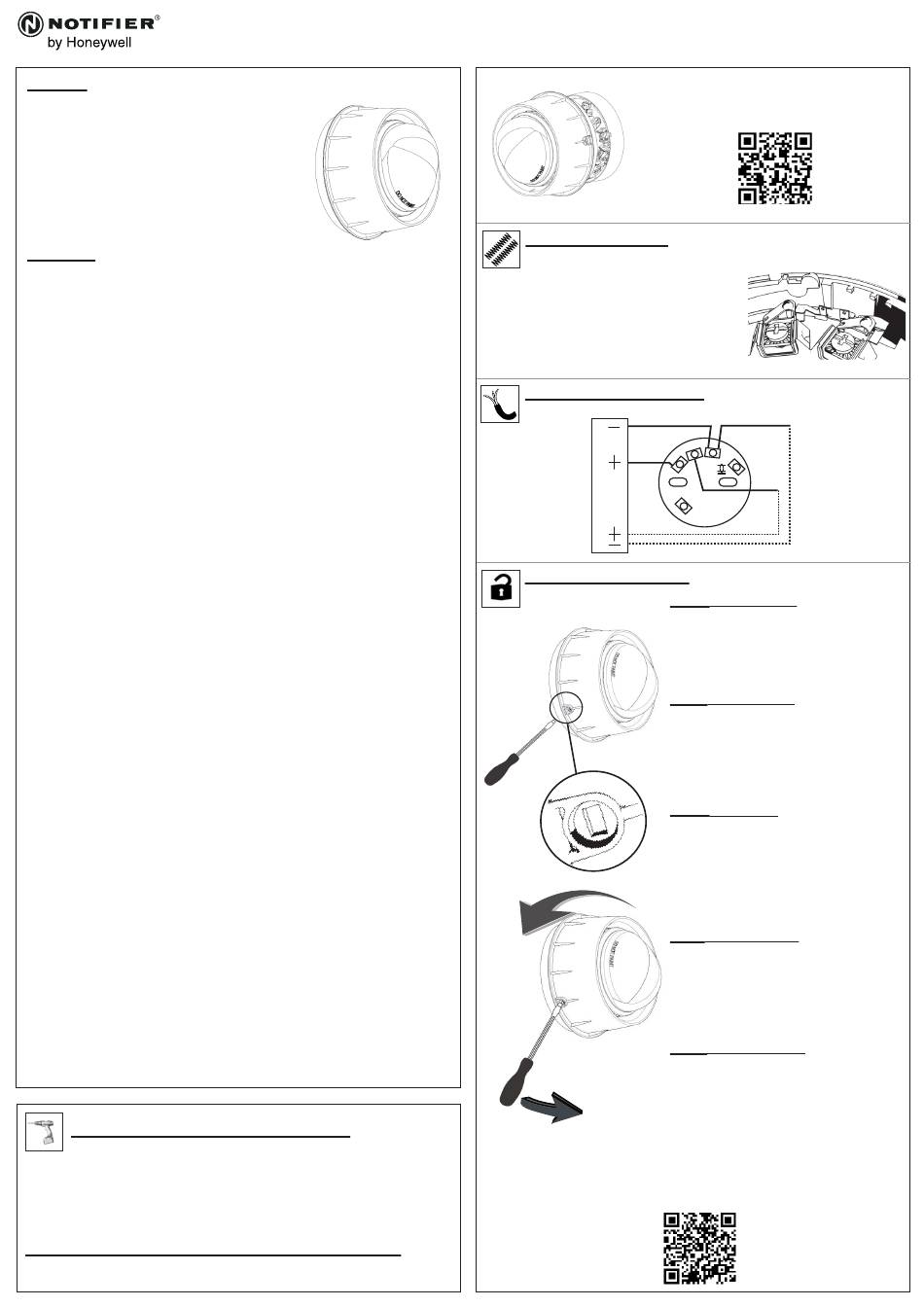

INSTALLATION INSTRUCTIONS FOR EN54-23 W CLASS WALL MOUNTED LOOP POWERED
ADDRESSABLE STROBES.
MODELS
WRL-xC-I02 = Strobe Isolation Red Flash
WWL-xC-I02 = Strobe Isolation White Flash
Standard performance Wall Mounted Strobe
x = Denotes body colour
(P - Pure White, R - Red)
GENERAL
(ENG)The range is used in analogue addressable fire alarm
systems.
These devices must only be connected to control panels that use
a compatible proprietary analogue addressable communication
protocol.
These devices receive their power from the loop, and can be
controlled via the communication protocol(s).
Note: if the control equipment is not capable of taking over 99
module addresses, a fault condition will be generated for every
address over 99. For isolator specification refer to document S00-
7400 available on request.
(FRE) La plage est utilisée dans les systèmes analogiques d'alarme
incendie adressables. Ces dispositifs ne doivent être connectés
qu'à des panneaux de commande qui utilisent un protocole de
communication adressable analogique exclusif compatible.
Ces appareils sont alimentés par la boucle et peuvent être contrôlés
au moyens du / des protocole(s) de communication.
Remarque : si l'équipement de commande n'est pas capable
d'accepter plus de 99 adresses de modules, une situation de défaut
sera générée pour chaque adresse au-dessus de 99. Pour les
spécifications de l'isolateur, reportez-vous au document S00-7400
disponible sur demande.
(GER) Diese Produktgruppe wird in analogen adressierbaren
Feueralarmsystemen verwendet.
Diese Geräte dürfen nur mit Steuertafeln verbunden werden,
die ein kompatibles proprietäres analoges adressierbares
Kommunikationsprotokoll verwenden.
Die Geräte beziehen ihre Energie aus der Schleife. Sie können über
das Kommunikationsprotokoll kontrolliert werden.
Hinweis: Ist das Steuergerät nicht in der Lage, mehr als 99
Moduladressen zu verarbeiten, wird bei jeder Adresse, die diese 99
überschreitet, ein Fehlerzustand erstellt.
Für Isolatorspezifikationen siehe Dokument S00-7400, das auf
Anfrage erhältlich ist.
(ITA) La gamma è utilizzata in sistemi antincendio analogici e
indirizzabili.
Questi dispositivi devono essere collegati unicamente a pannelli di
controllo compatibili.
Questi dispositivi ricevono la loro alimentazione dal loop e possono
essere controllati tramite il/i protocollo/i di comunicazione.
Nota: se l'apparecchiatura di controllo non riesce a gestire oltre 99
indirizzi del modulo, si genererà una condizione di guasto per ogni
indirizzo successivo al 99.
Per le specifiche dell'isolatore fare riferimento al documento S00-
7400 disponibile su richiesta.
(SPA) El alcance se utiliza en sistemas direccionables analógicos
de alarma de incendios.
Estos dispositivos solo deben conectarse a paneles de control
que utilicen un protocolo de comunicación direccionable analógico
compatible y propio.
Estos dispositivos reciben su energía del lazo y pueden controlarse
a través de los protocolos de comunicación.
Nota: Si el equipo de control no es capaz de tomar más de 99
direcciones de módulo, se generará un fallo por cada dirección que
supere a la dirección 99.
Para conocer las especificaciones del aislante, consulte el
documento S00-7400, disponible previa solicitud.
INSTALLATION / PRODUCT ORIENTATION
Affix B501AP to a suitably flat wall. Terminate the cable to the
appropriate terminals. For surface mount wiring the cable can enter
the B501AP via the break outs provided.
Make sure the product is fitted in the correct orientation!
Scan the barcode below to see the correct
fitting to the wall:
CONTINUITY SPRING
The B501AP incorporates a continuity
spring between terminals 2 and 4. This
allows the continuity of the field wiring
to be checked without the need for the
device to be present. Inserting the device
will disengage the spring. Removing the
device will close the loop.
TERMINAL CONNECTIONS
_
+
+
_
ANTI TAMPER RELEASE
For a full video on how to release the anti-tamper feature
please scan the QR code:
4
1
2
3
(ENG) IMPORTANT: Follow the
instruction strictly:
1) Insert a flat screwdriver
2) Lever the screwdriver down and
twist the device anticlockwise.
3) Remove the screwdriver to unlock
the device.
(FRE) IMPORTANT: Suivez stricte-
ment les instructions :
1) Insérez un tournevis plat
2) Faites descendre le tournevis et
tournez le dispositif dans le sens
inverse des aiguilles d'une montre.
3) Retirez le tournevis pour déver-
rouiller l'appareil.
(GER) WICHTIG: Folgen Sie genau
den Anweisungen:
1) Führen Sie einen flachen
Schraubendreher ein.
2) Drücken Sie den Schraubendre-
her nach unten und drehen Sie den
Melder entgegen dem Uhrzeigersinn.
3) Entfernen Sie den Schraubendre-
her um den Melder zu entfernen.
(ITA) IMPORTANTE: Seguire intera-
mente le istruzioni:
1) Inserire un cacciavite a punta piatta
2) Fare leva con il cacciavite verso il
basso e ruotare il dispositivo in verso
antiorario
3) Rimuovere il cacciavite per liberare
il dispositivo
(SPA) IMPORTANTE: Siga las in-
strucciones estrictamente:
1) Inserte un destornillador plano
2) Coloque el destornillador hacia
abajo y gire el dispositivo en sentido
antihorario.
3) Retire el destornillador para desb-
loquear el dispositivo.
