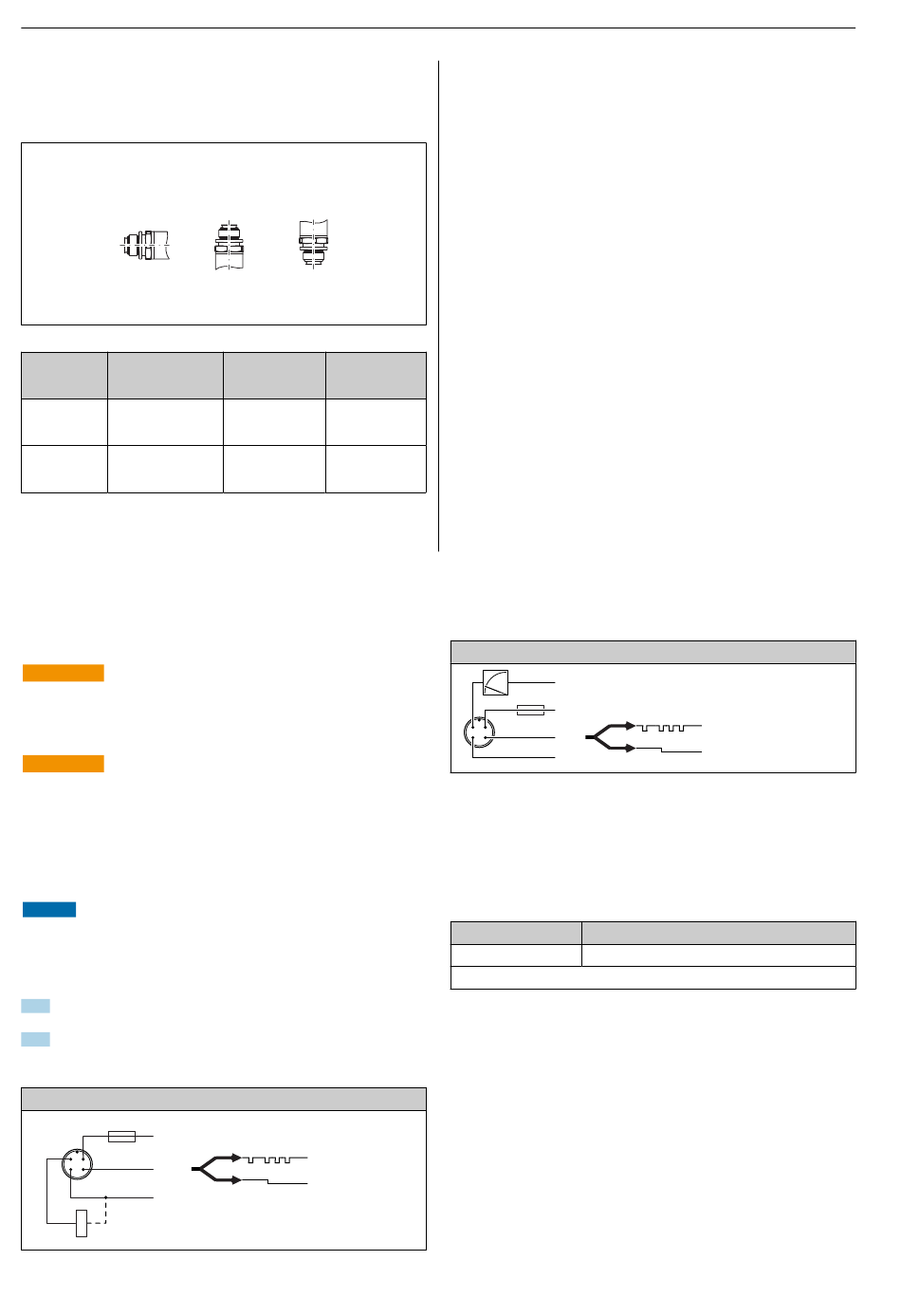

Endress+Hauser Ceraphant PTC31B IO-Link Kurzanleitung Seite 2

KA01624P
Einfluss der Einbaulage
Die Einbaulage ist beliebig, kann aber eine Nullpunktverschiebung verursachen,
d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an,
siehe Betriebsanleitung.
A
Typ Achse der Prozess-
membrane horizontal
(A)
PTC31B Kalibrationslage, kein
< 1 bar (15 psi) Einfluss
PTC31B Kalibrationslage, kein
≥ 1 bar (15 psi) Einfluss
Montageort
Elektrischer Anschluss
Anschluss Messeinheit
Klemmenbelegung
WARNUNG
L
Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse!
‣
Vor dem Anschließen des Gerätes Versorgungsspannung ausschalten.
‣
Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet
werden.
WARNUNG
L
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Gemäß IEC/EN61010 ist für das Gerät ein geeigneter Trennschalter vorzuse-
hen.
‣
Gerät muss mit einer Feinsicherung 630 mA (träge) betrieben werden.
‣
Beim Einsatz des Messgerätes in einem eigensicheren Stromkreis (Ex ia)
wird der maximale Strom durch das Messumformerspeisegerät auf Ii = 100
mA begrenzt.
‣
Schutzschaltungen gegen Verpolung sind eingebaut.
HINWEIS
Beschädigung des Analogeingangs der SPS durch falschen Anschluss
‣
Den aktiven PNP-Schaltausgang des Geräts nicht an den 4...20 mA-Eingang
einer SPS anschließen.
Gerät gemäß folgender Reihenfolge anschließen:
1. Prüfen, ob die Versorgungsspannung mit der am Typenschild angegebe-
nen Versorgungsspannung übereinstimmt.
2. Gerät gemäß folgender Abbildung anschließen.
IO-Link: 2 x PNP-Schaltausgang R1 und R2
Stecker M12
0.63 A
L+
2 1
Q2
C/Q1
3 4
L–
R1
2
B C
Prozessmembrane Prozessmembrane
zeigt nach oben (B) zeigt nach unten
(C)
Bis zu Bis zu
+0,3 mbar –0,3 mbar
(+0,0044 psi) (–0,0044 psi)
Bis zu Bis zu
+3 mbar –3 mbar
(+0,0435 psi) (–0,0435 psi)
IO-Link
SIO
Druckmessung in Gasen
Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit
eventuelles Kondensat in den Prozess ablaufen kann.
Druckmessung in Dämpfen
Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr
reduziert die Temperatur auf nahezu Umgebungstemperatur. Bevorzugte Mon-
tage des Gerätes mit Absperrarmatur und Wassersackrohr unterhalb des Ent-
nahmestutzens.
Eine Montage oberhalb ist ebenfalls zulässig.
Max. zulässige Umgebungstemperatur des Transmitters beachten!
Einfluss der hydrostatischen Wassersäule berücksichtigen.
Druckmessung in Flüssigkeiten
Gerät mit Absperrarmatur und Wassersackrohr unterhalb oder auf gleicher Höhe
des Entnahmestutzens montieren.
Einfluss der hydrostatischen Wassersäule berücksichtigen.
Füllstandsmessung
• Das Gerät immer unter dem tiefsten Messpunkt installieren.
• Das Gerät nicht an folgende Positionen installieren:
• im Füllstrom
• im Tankauslauf
• im Ansaugbereich einer Pumpe
• oder an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen
können.
• Eine Funktionsprüfung lässt sich leichter durchführen, wenn Sie das Gerät
hinter einer Absperrarmatur montieren.
IO-Link: 1 x PNP Schaltausgang R1 mit zusätzlichem Analogausgang 4...20 mA
(aktiv)
Stecker M12
0.63 A
L+
1
2
C/Q
3 4
L–
Versorgungsspannung
Versorgungsspannung IO-Link: 10...30 V DC an einem Gleichstrom-Netzteil
Die IO-Link Kommunikation ist erst ab einer Versorgungsspannung von 18 V
gewährleistet.
Stromaufnahme und Alarm-Signal
Eigenstromverbrauch Alarm Strom (für Geräte mit Analogausgang)
≤ 60 mA ≥21 mA (Werkeinstellung)
Maximale Stromaufnahme: ≤ 300 mA
1) Einstellung min. Alarm Strom ≤3,6mA über Bestellstruktur bestellbar. Min. Alarm
Strom ≤3,6mA ist am Gerät oder über IO-Link einstellbar.
IO-Link
SIO
1)
