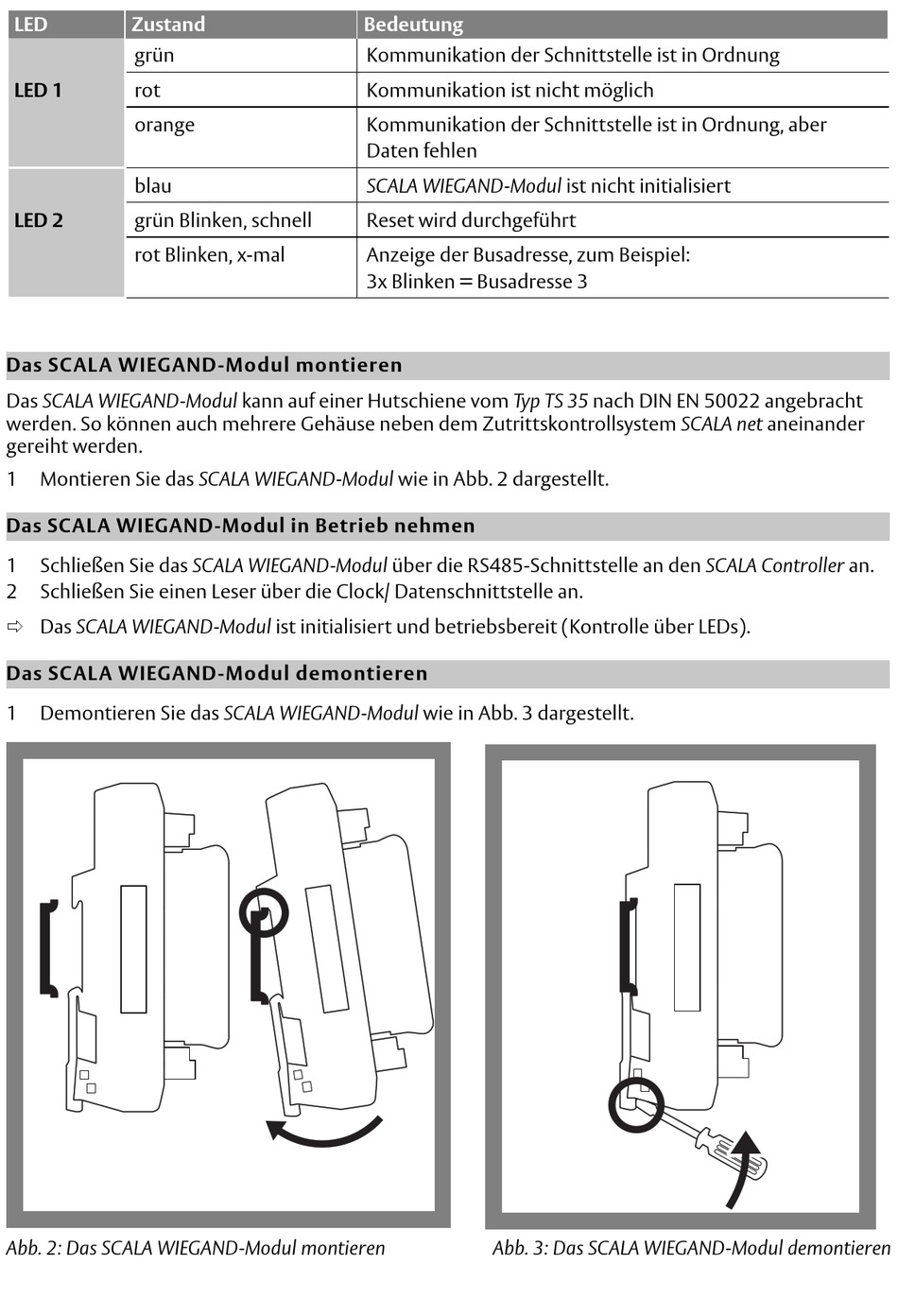

LED
Zustand
grün
LED 1
rot
orange
blau
LED 2
grün Blinken, schnell
rot Blinken, x-mal
Das SCALA WIEGAND-Modul montieren
Das SCALA WIEGAND-Modul kann auf einer Hutschiene vom Typ TS 35 nach DIN EN 50022 angebracht
werden. So können auch mehrere Gehäuse neben dem Zutrittskontrollsystem SCALA net aneinander
gereiht werden.
1
Montieren Sie das SCALA WIEGAND-Modul wie in Abb. 2 dargestellt.
Das SCALA WIEGAND-Modul in Betrieb nehmen
1
Schließen Sie das SCALA WIEGAND-Modul über die RS485-Schnittstelle an den SCALA Controller an.
2
Schließen Sie einen Leser über die Clock/ Datenschnittstelle an.
 Das SCALA WIEGAND-Modul ist initialisiert und betriebsbereit (Kontrolle über LEDs).
Das SCALA WIEGAND-Modul demontieren
1
Demontieren Sie das SCALA WIEGAND-Modul wie in Abb. 3 dargestellt.
Abb. 2 : Das SCALA WIEGAND-Modul montieren
Bedeutung
Kommunikation der Schnittstelle ist in Ordnung
Kommunikation ist nicht möglich
Kommunikation der Schnittstelle ist in Ordnung, aber
Daten fehlen
SCALA WIEGAND-Modul ist nicht initialisiert
Reset wird durchgeführt
Anzeige der Busadresse, zum Beispiel:
3x Blinken = Busadresse 3
Abb. 3 : Das SCALA WIEGAND-Modul demontieren
