4.6 Montage des IE FC RJ45 Plug 180
Stecken des IE FC RJ45 Plug 180
Stecken Sie den IE FC RJ45 Plug 180 bis zum Verrasten in die Twisted Pair Schnittstelle des
CSM 377.

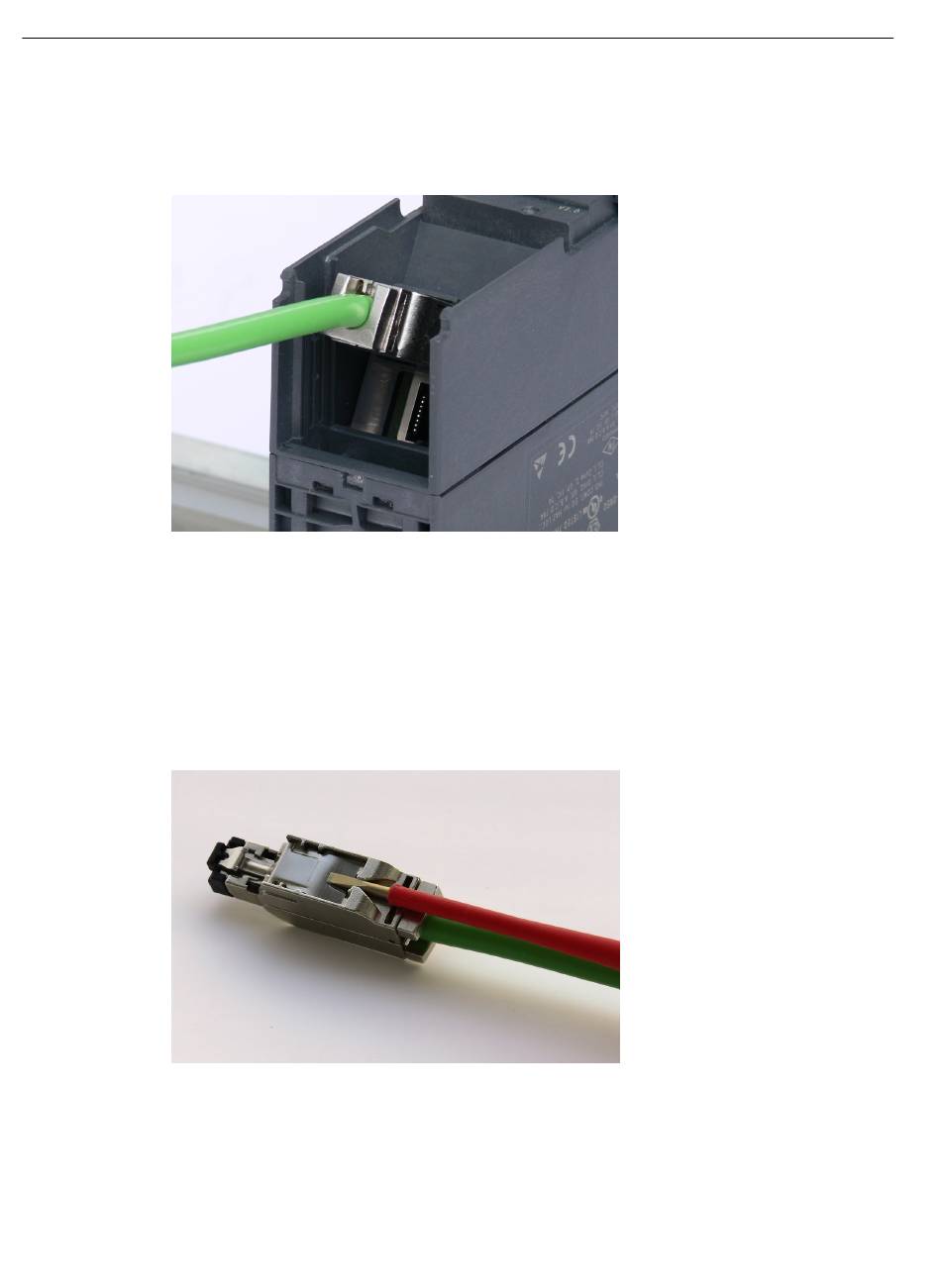

Bild 4-5
Der Haltekragen an der TP‑Schnittstelle des CSM 377 gewährleistet durch den Formschluss und
die Verrastung mit dem PROFINET‑konformen Steckverbinder IE FC RJ45 Plug 180 einen
robusten, industriegerechten Teilnehmeranschluss, der eine Zug‑ und Biegeentlastung der
Twisted Pair Buchse bietet.
Ziehen des IE FC RJ45 Plug 180
Entriegeln Sie die Verrastung des IE FC RJ45 Plug 180 mit Hilfe eines 2,5 mm Schraubendrehers.
Bild 4-6
Nachdem Sie die Verriegelung gelöst haben, können Sie den IE FC RJ45 Plug 180 aus der Twisted
Pair Buchse ziehen.
30
Stecken des IE FC RJ45 Plug 180
Lösen der Verrastung des RJ45 Plug
Compact Switch Module CSM 377
Betriebsanleitung, 06/2022, A2B00073499-02
