4.3
Profilschienenmontage
Montage auf einer SIMATIC S7‑300 Profilschiene
Hinweis
Das CSM 377 verfügt über keine Durchführung des Rückwandbusses. Deshalb muss es entweder
am Anfang oder Ende der Station montiert werden!
1. Hängen Sie die Gehäuseführung an der Oberseite des CSM-Gehäuses in die S7‑Profilschiene
ein.
2. Verschrauben Sie das Compact Switch Module CSM 377 an der Unterseite der Profilschiene.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung. Siehe << Link auf Bild 4.3>>
4. Stecken Sie den Klemmenblock in die dafür vorgesehenen Buchsen am Gerät. Siehe << Link
auf Bild 4.2>>

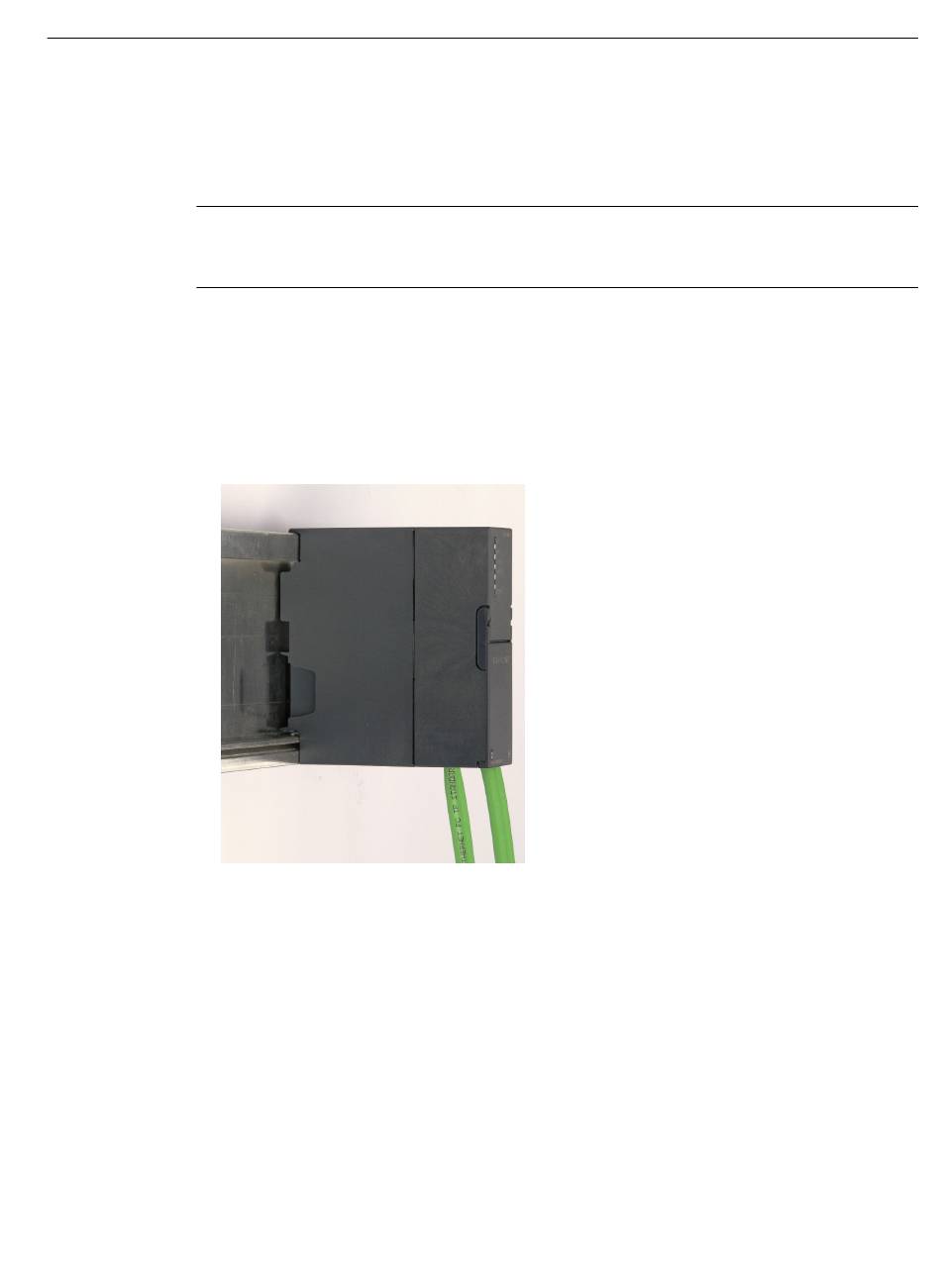

Bild 4-1
Demontage
Um das Compact Switch Module CSM 377 von der SIMATIC S7‑300 Profilschiene abzunehmen:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen. Siehe << Link auf Bild 4.6>>
2. Lösen Sie die Verschraubungen des Gerätes an der Unterseite der Profilschiene und heben Sie
danach das Gerät von der Profilschiene weg.
Compact Switch Module CSM 377
Betriebsanleitung, 06/2022, A2B00073499-02
CSM 377 Montage auf einer SIMATIC S7-300-Profilschiene
Installation
4.3 Profilschienenmontage
25
