SIMATIC CM 1542-5
SIMATIC NET
S7-1500 - PROFIBUS
SIMATIC CM 1542-5
Betriebsanleitung
CM 1542-5, Firmware V2.0 (6GK7542-5DX00-0XE0)
CM 1542-5, Firmware V3.0 (6GK7542-5DX10-0XE0)
01/2023
C79000-G8900-C290-07
Vorwort
Anwendung und
Funktionen
Montage, Anschluss,
Inbetriebnahme, Betrieb,
Demontage
Projektierung,
Programmbausteine
Diagnose und
Instandhaltung
Technische Daten
Zulassungen
Maßzeichnungen
1
2
3
4
5
6
7

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIMATIC CM 1542-5

  • Seite 1 SIMATIC CM 1542-5 Vorwort Anwendung und Funktionen Montage, Anschluss, Inbetriebnahme, Betrieb, SIMATIC NET Demontage Projektierung, S7-1500 - PROFIBUS Programmbausteine SIMATIC CM 1542-5 Diagnose und Instandhaltung Betriebsanleitung Technische Daten Zulassungen Maßzeichnungen CM 1542-5, Firmware V2.0 (6GK7542-5DX00-0XE0) CM 1542-5, Firmware V3.0 (6GK7542-5DX10-0XE0)
  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 3: Vorwort

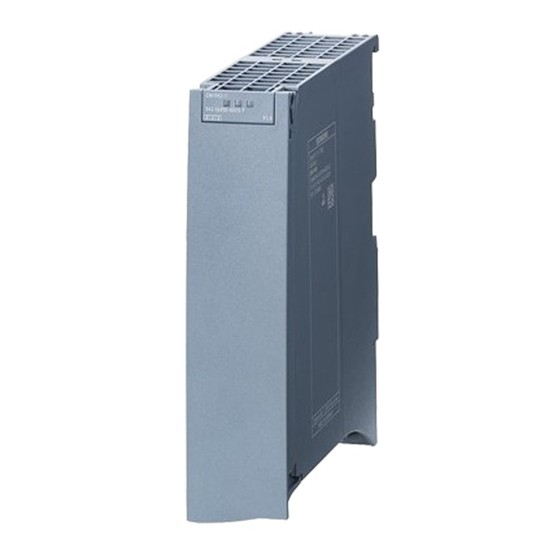

    Firmware-Version V3.0 Kommunikationsmodule zum Anschluss von S7-1500 an PROFIBUS DP Ansicht des Moduls ① LED-Anzeigen ② Typenschild ③ PROFIBUS-Schnittstelle: 1 x 9-polige Sub-D-Buchse (RS485) Bild 1 CM 1542-5 mit geschlossener (links) und geöffneter (rechts) Frontklappe SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 4: Abkürzungen Und Bezug Zur Modul-Version

    Dieses Handbuch finden Sie auf der DVD, die dem Produkt beiliegt. Sie enthält die zum Erstellungszeitpunkt aktuellen Handbücher des Produkts. Aktuelle Handbuchausgabe im Internet Die aktuelle Ausgabe dieses Handbuchs finden Sie auch auf den Internet-Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15671/man)
  • Seite 5 Datenträger befindet: • OSS_CM15425_86.pdf • OSS_CM15425_99.pdf Firmware Die Firmware ist signiert und verschlüsselt. Es ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. Hinweis zum Firmware-/Software-Support Informieren Sie sich regelmäßig über neue Firmware-/Software-Versionen oder Sicherheits- Updates und wenden Sie diese an.
  • Seite 6: Wegweiser Dokumentation

    Adressieren Gerätehandbuch Signalbaugruppen (https://support.industry.siemens.com/cs/ww/d • Alarme, Diagnose-, Fehler- e/ps/13721/man) und Systemmeldungen • Technische Daten • Maßbild Systemdiagnose Funktionshandbuch Systemdiagnose • Überblick (https://support.industry.siemens.com/cs/ww/d • Diagnoseauswertung e/view/59192926) Hardware/Software Kommunikation Funktionshandbuch Kommunikation • Überblick (https://support.industry.siemens.com/cs/ww/d e/view/59192925) SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 7: Cp-/Cm-Dokumentation Auf Dvd

    Richtlinie 2012/19/EU "Elektro- und Elektronik-Altgeräte". Entsorgen Sie das Produkt nicht bei öffentlichen Entsorgungsstellen. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner. Beachten Sie die örtlichen Bestimmungen.
  • Seite 8 Informationen zur Produktrückgabe finden Sie auf den Internetseiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/view/109479891) SIMATIC NET-Glossar Das SIMATIC NET-Glossar beschreibt Fachbegriffe, die möglicherweise in diesem Dokument verwendet werden. Sie finden das SIMATIC NET-Glossar beim Siemens Industry Online Support unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/50305045) SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 9: Inhaltsverzeichnis

    PROFIBUS-Adresse aus dem Anwenderprogramm setzen ............ 29 Projektierung des erweiterten LSAP-Bereichs ..............30 Programmbausteine für Kommunikation und Dezentrale Peripherie ........36 Programmbausteine für FDL ....................37 Diagnose und Instandhaltung ......................43 Diagnose ........................... 43 SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 10 Baugruppentausch ......................53 Technische Daten ..........................55 Technische Daten des CM (6GK7542-5DX00-0XE0) ............55 Technische Daten des CM (6GK7542-5DX10-0XE0) ............56 Anschlussbelegung PROFIBUS-Schnittstelle ................ 57 Umgebungstemperatur...................... 57 Zulassungen ............................59 Maßzeichnungen ..........................65 Index ..............................67 SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 11: Anwendung Und Funktionen

    • PROFIBUS DP-Master (Klasse 1) – DP-Master gemäß EN 50170, DP-V1 – DP-Masterbetrieb für DP-Slaves nach PROFIBUS DP-V0 und DP-V1 – DP-Masterbetrieb für Siemens-DP-Slaves – Direkter Datenaustausch (DP-Slave zu DP-Slave) Das CM 1542-5 ist als DP-Master in der Lage, seinen zugeordneten DP-Slaves den direkten Datenaustausch zu ermöglichen.
  • Seite 12: Weitere Funktionen

    Das CM 1542-5 unterstützt als DP-Master die Messung der PROFIBUS-Bustopologie in einem DP-Mastersystem mittels Diagnose-Repeater (DP-Slave). Diagnose-Repeater können vom Anwenderprogramm aus über die Systemfunktion DP_TOPOL veranlasst werden, eine Messung der PROFIBUS-Bustopologie in einem DP-Mastersystem durchzuführen. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 13: Mengengerüst Und Leistungsdaten

    Für den Einsatz des hier beschriebenen CM-Typs gelten folgende Begrenzungen: • Die Anzahl betreibbarer CMs innerhalb eines Racks ist abhängig vom verwendeten CPU- Typ. Beachten Sie die Angaben im Systemhandbuch (Hardwareausbau) Vorwort (Seite 3) > Wegweiser Dokumentation. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 14: Unterstützte Übertragungsgeschwindigkeiten

    * Bei Verwendung von DP-Slaves mit sehr umfangreichen Projektierungsdaten, bspw. SINAMICS- Geräte, sinkt am CM die max. Anzahl betreibbarer DP-Slaves. Diagnoseanforderungen Das CM 1542-5 unterstützt als DP-Master (Klasse 1) Diagnoseanforderungen eines DP- Masters (Klasse 2). SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 15: Kenndaten Der Fdl-Kommunikation

    Verfügung. Die Anzahl an Verbindungsressourcen ist letztendlich maßgeblich für die Anzahl projektierbarer Verbindungen. Daher können sich geringere Werte ergeben, als hier angegeben ist. Zum Thema Verbindungsressourcen finden sie ausführliche Informationen im Funktionshandbuch "Kommunikation": Link: (http://support.automation.siemens.com/WW/view/de/59192925) SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 16: Kenndaten S7-Kommunikation

    Warnhinweise und Hilfemeldungen aus, sobald Grenzwerte überschritten werden. 1.3.6 Leistungsdaten / Betriebsverhalten Messwerte von Übertragungs- bzw. Reaktionszeiten Messwerte von Übertragungs- bzw. Reaktionszeiten in Ethernet-, PROFIBUS- und PROFINET- Netzen finden Sie für eine Reihe von Konfigurationen im Internet: Link: (https://support.industry.siemens.com/cs/ww/de/view/25209605) SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 17: Voraussetzungen Für Den Einsatz

    Kommunikationsmodule als auch Ihrer CPUs aktuell halten. Informieren Sie sich regelmäßig über Sicherheits-Updates der Firmware und wenden Sie diese an. Hinweise auf Produktneuigkeiten und neue Firmware-Versionen des Kommunikationsmoduls finden Sie unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15671/dl) SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 18: Projektierung

    Nutzung der Programmbausteine Nutzung der Programmbausteine für das CM mit Firmware-Version für das CM mit Firmware-Version V2.0.24 V3.0 Nutzung von FDL Für die Nutzung der FDL-Funktionalität sind folgende Firmware-Mindestversionen erforderlich: • CM: V2.0.20 • CPU: V2.0 SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 19: Leds

    Das CM 1542-5 besitzt zur Anzeige des aktuellen Betriebszustandes und des Diagnosezustandes 3 LEDs, welche die folgenden Bedeutungen signalisieren: (einfarbige LED: grün) • RUN/STOP-LED (einfarbige LED: rot) • ERROR-LED (einfarbige LED: gelb) • MAINT-LED SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 20: Profibus-Schnittstelle

    Sub-D-Buchse und arbeitet nach der Übertragungstechnik RS485. Optische PROFIBUS-Netze können Sie optional über ein Optical Bus Terminal OBT oder ein Optical Link Module OLM anschließen. Die Pin-Belegung der Sub-D-Buchse finden Sie im Kapitel Anschlussbelegung PROFIBUS- Schnittstelle (Seite 57). SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 21: Montage, Anschluss, Inbetriebnahme, Betrieb, Demontage

    Gerät angeschlossen oder vom Gerät getrennt werden. WARNUNG Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 22: Hinweise Für Den Einsatz Im Ex-Bereich Gemäß Atex / Ukex / Iecex / Ccc-Ex

    Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. WARNUNG Die Wandmontage außerhalb eines Schaltschranks oder eines Gehäuses erfüllt nicht die Anforderungen der FM-Zulassung. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 23: Montage, Demontage Und Reparatur Im Ex-Bereich

    Explosionsgefahr in explosionsgefährdeten Bereichen • Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile. • Beachten Sie alle relevanten Installations- und Sicherheitsanweisungen, die in den Anleitungen zum Gerät beschrieben sind oder mit dem Zubehör oder Ersatzteil mitgeliefert werden. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 24 Explosionsgefahr durch Ausgleichsstrom oder Zündfunken. • Stellen Sie sicher, dass für das Gerät ein Potenzialausgleich vorhanden ist. WARNUNG Ungeschützte Leitungsenden Durch ungeschützte Leitungsenden in explosionsgefährdeten Bereichen besteht Explosionsgefahr. • Schützen Sie nicht benutzte Leitungsenden gemäß IEC/EN 60079-14. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 25: Montieren, Anschließen Und In Betrieb Nehmen

    • Beachten Sie die für Ihr Land geltenden Gerätezulassungen. WARNUNG Unzulässige Reparatur von Geräten in explosionsgeschützter Ausführung Explosionsgefahr in explosionsgefährdeten Bereichen • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. Montieren, anschließen und in Betrieb nehmen WARNUNG Lesen Sie das Systemhandbuch "Automatisierungssystem S7-1500"...
  • Seite 26: Vorgehensweise Zu Anschluss Und Montage

    Kapitel Peripheriemodule montieren. Schließen Sie das CM über die RS485- Unterseite des CM Buchse an PROFIBUS an. Schalten Sie die Spannungsversorgung ein. Schließen Sie die Frontklappen der Baugruppe und halten Sie diese im Betrieb geschlossen. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 27: Betriebszustand Der Cpu - Rückwirkung Auf Cm

    – Gehender Diagnosealarm an den Master – Aktuelle Eingangsdaten werden übertragen. Umschalten der CPU von RUN auf STOP Im Zustand STOP gilt folgendes Verhalten: • Programmierte Verbindungen werden abgebaut. • Im DP-Master-Betrieb: Wechsel in den CLEAR-Modus SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 28: 2.5 Demontage

    Für eine sachgemäße Demontage beachten Sie Folgendes: • Stellen Sie vor Beginn der Arbeiten sicher, dass die Elektrizität abgeschaltet ist. • Sichern Sie verbleibende Anschlüsse so, dass bei versehentlichem Hochfahren der Anlage kein Schaden als Folge der Demontage entstehen kann. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 29: Projektierung, Programmbausteine

    Projektierung in Fremdsystemen über GSD-Datei Für die Projektierung als DP-Slave in Fremdsystemen steht eine GSD-Datei zur Verfügung. Diese finden Sie auf der folgenden Seite des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/view/113652) Die Protokollvariante DP-V0 oder DP-V1 wird im Betrieb von der Einstellung des angeschlossenen DP-Masters bestimmt.
  • Seite 30: Projektierung Des Erweiterten Lsap-Bereichs

    – Unspezifizierte freie Layer 2-Verbindungen: 1..53, 55..56 – Broadcast/Multicast als DP-Master mit Master-System: 1..53, 55..56 – Broadcast/Multicast als DP-Master ohne Master-System: 1..53, 55..56 – Broadcast/Multicast als DP-Slave: 1..48, 54 LSAP 63 ist fest für den Broadcast-Empfang reserviert. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 31: Voraussetzungen Für Die Lsap-Reservierung

    1. Öffnen Sie den Programmiereditor der Station. Die Task Card "Anweisungen" öffnet sich. 2. Legen Sie für den Aufbau der FDL-Verbindung einen Baustein "TCON" an: Anweisungen > Kommunikation > Open user communication > Weitere > TCON SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 32 2. Legen Sie zum Empfangen der Daten einen Baustein "TRCV" oder "TURCV" an: Anweisungen > Kommunikation > Open user communication > Weitere > TRCV / TURCV 3. Legen Sie für die Verbindungsbeschreibung der FDL-Verbindung einen globalen Datenbaustein an. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 33 FDL: Daten über freie Layer-2-Verbindung senden Freie Layer-2-Verbindungen werden nicht an den Baugruppen projektiert. Der Verbindungsaufbau funktioniert dynamisch über einen Baustein. Gehen Sie folgendermaßen vor, um Daten an verschiedene PROFIBUS-Teilnehmer und remoteLSAPs zu senden: SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 34 Die Verbindungsbeschreibung für eine FDL-Verbindung wird automatisch angelegt. Der Verbindungstyp (Variable "ConnectionType") für FDL ist "16#15". – Verwenden Sie die Hardware-Kennung des CM für "InterfaceID". – Vergeben Sie unter "ID" die im "TCON" verwendete Verbindungs-ID. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 35 Achten Sie darauf, dass die jeweiligen LSAPs beim CM und bei der Verbindungsprojektierung im Editor "Netzwerkdaten" übereinstimmen. Wenn Sie im Editor "Netzwerkdaten" einen LSAP verwenden, der beim CM nicht reserviert ist, kommt keine Verbindung zustande. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 36: Programmbausteine Für Kommunikation Und Dezentrale Peripherie

    "Datensatz aus einem DP-Slave lesen" - entspricht funktional dem SFC59. • WRREC "Datensatz in einen DP-Slave schreiben" - entspricht funktional dem SFC58. • RALRM "Alarminformation von einem DP-Slave lesen" - Aufruf innerhalb eines Alarm-OB. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 37: Programmbausteine Für Fdl

    Der SDT-Typ wird erzeugt, indem Sie in STEP 7 in der Deklarationstabelle des Bausteins nicht einen Eintrag aus der Klappliste "Datentyp" wählen, sondern in das Feld "Datentyp" manuell den Namen "TCON_FDL" eingeben. Der SDT wird dann mit seinen voreingestellten Parametern angelegt. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 38: Projektierte Und Programmierte Fdl-Verbindungen

    Bausteine werden TSEND / TRCV oder TUSEND / TURCV verwendet. – Spezifizierte Verbindung Vollprojektierte Verbindung zwischen zwei Partnern – Unspezifizierte Verbindung Projektierte Verbindung mit einem unspezifizierten Partner – Broadcast-Verbindung Verbindung mit allen angeschlossenen Partnern – Multicast-Verbindung Verbindung mit mehreren definierten Partnern SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 39 5. Wählen Sie unter Endpunkt den Partner-Endpunkt aus. Nutzen Sie einen der beiden folgenden Partner-Endpunkte: – CPU S7-1500 mit CM 1542-5 – Unspezifiziert 6. Wählen Sie unter Schnittstelle die folgenden Schnittstellen aus: – Lokal: PROFIBUS-Schnittstelle des CM 1542-5 – Spezifizierter Partner: PROFIBUS-Schnittstelle des CM 1542-5 SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 40 Sie werden aufgefordert, den entsprechenden Datenbaustein anzulegen. 2. Programmieren Sie Bausteinparameter. Verschalten Sie den Parameter CONNECT der Anweisung TCON mit der zuvor erstellten Variable "FDL_Connection" vom Datentyp TCON_FDL. Die FDL-Verbindung wird aufgebaut und zum Senden und Empfangen von Daten genutzt. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 41: Einrichten Einer Fdl-Verbindung Im Anwenderprogramm

    5. Verschalten Sie den Parameter CONNECT der Anweisung TCON mit der zuvor erstellten Variable "FDL_Connection" vom Datentyp TCON_FDL. Im folgenden Beispiel ist der Parameter CONNECT der Anweisung TCON mit der Variablen "FDL_Connection" (Datentyp TCON_FDL) verschaltet. Bild 3-4 Beispiel: Anweisung TCON für FDL-Verbindung SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 42 • RemoteSAP = spezifiziert, RemotePBAddress = 255 Wenn Sie für RemoteSAP einen spezifischen Wert programmieren und für RemotePBAddress den Wert 255 vergeben, dann wird über diese Verbindung die Datenübertragung von jedem Partner mit dem angegebenen SAP akzeptiert. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 43: Diagnose Und Instandhaltung

    Online-Hilfe von STEP 7. • DP-Diagnose Die DP-Diagnose des CM wird nachfolgend beschrieben. Die Auswertung von Diagnosedatensätzen, die vom DP-Master angefordert wurden, sowie der Diagnosealarme oder Diagnosemeldungen der DP-Slaves erfolgt im Anwenderprogramm der DP-Master-Station. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 44: Dp-Slave-Diagnose

    Übersicht der Standard-Diagnose Standard-Diagnose Byte Bedeutung Stationsstatus 1 Stationsstatus 2 Stationsstatus 3 Master-Adresse 4...5 Herstellerkennung des Slave Übersicht der gerätespezifischen Diagnose Die gerätespezifischen Diagnosedaten hängen davon ab, in welcher Protokollvariante der DP- Slave betrieben wird: SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 45: Standard-Diagnose

    Der DP-Slave meldet sich nicht am Bus. Dieses Bit wird vom DP-Master 1 gesetzt (der Slave setzt dieses Bit fest auf 0). Wenn das Bit gesetzt ist, enthalten die Diagnose-Bits den Zustand der letzten Diagnosemeldung oder den Initialwert. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 46: Byte 4 Und 5: Herstellerkennung Des Slave ("Ident_Number")

    Byte 4 und 5: Herstellerkennung des Slave ("Ident_Number") In die Bytes 4 und 5 wird die Herstellerkennung ("Ident_Number") für den DP-Slave-Typ eingetragen. Diese Kennung kann zur Identifizierung des Slave herangezogen werden. Der höherwertige Anteil des Werts liegt in Byte 5. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 47: Gerätespezifische Diagnose Unter Dp-V1

    Bei schnell aufeinander folgenden Status-Alarmen können ältere Status-Alarme von neueren überschrieben werden. Byte 1: Variante "Status-Typ" Tabelle 4- 6 Aufbau des Byte 1 der gerätespezifischen Diagnose (Variante "Status-Typ") Bit-Nr. Bedeutung Wert Bedeutung Statusmeldung 6...0 Status_Type - reserviert - Statusmeldung SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 48 Byte 3: Variante "Status-Spezifizierer" Tabelle 4- 8 Aufbau des Byte 3 der gerätespezifischen Diagnose (Variante "Status-Spezifizierer") Bit-Nr. Bedeutung 7...2 - reserviert - 1...0 Status_Specifier Keine weitere Unterscheidung Status erscheint Status verschwindet - reserviert - SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 49: Dp-Diagnosetelegramme Bei Cpu-Stop

    Alle Diagnosetelegramme von DPV0-Normslaves bzw. alle DP-Alarmtelegramme von DP- S7/DPV1-Normslaves, die im Betriebszustand CPU-STOP eingehen, werden an die CPU weitergeleitet. Im Anlauf der Baugruppe müssen die Diagnosetelegramme dann über ein geeignetes Anwenderprogramm ausgewertet werden. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 50: Instandhaltung

    Neue Firmware-Versionen des Moduls Wenn für das Kommunikationsmodul eine neue Firmware-Version zur Verfügung steht, dann finden Sie diese auf den Internet-Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15671/dl) Firmware-Dateien haben das Dateiformat *.upd. Speichern Sie die Datei auf Ihrem PC.
  • Seite 51 Wenn Sie ein Modul mit einer vorinstallierten Firmware-Version V2.x kaufen, möchten es aber mit einer älteren Firmware V1.x betreiben, dann ist dies nicht ohne Weiteres möglich. Kontaktieren Sie in diesem Fall den Siemens Customer Support. Laden der Firmware mit den Online-Funktionen von STEP 7 über Ethernet Hinweis Dauer der Firmware-Aktualisierung Das Laden einer neuen Firmware-Datei kann mehrere Minuten dauern.
  • Seite 52 S7-1500, siehe Vorwort (Seite 3), Wegweiser Dokumentation. Voraussetzungen: • Sie haben die neue Firmware-Datei von Ihrem PC über einen geeigneten Kartenleser auf die SD-Karte kopiert. • Optional: Sie haben eine Sicherungsdatei der derzeitig verwendeten Firmware-Datei gespeichert. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 53: Baugruppentausch

    Beachten Sie beim Tausch einer älteren Baugruppe gegen eine neue Baugruppe die Verlustleistung des neuen Moduls, siehe Kapitel Technische Daten (Seite 55). Prüfen Sie, ob die Stromversorgung der Station mit der neuen Baugruppe noch gewährleistet ist. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 54 Diagnose und Instandhaltung 4.2 Instandhaltung SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 55: Technische Daten

    Kompaktbaugruppe S7-1500, einfach breit Schutzart IP20 Gewicht 400 g Abmessungen (B x H x T) 35 x 147 x 129 mm Befestigungsart Montage im S7-1500-Rack, S7-1500-Profilschienenmontage * Beachten Sie auch die Angaben im Kapitel Umgebungstemperatur (Seite 57). SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 56: Technische Daten Des Cm (6Gk7542-5Dx10-0Xe0)

    Kompaktbaugruppe S7-1500, einfach breit Schutzart IP20 Gewicht 250 g Abmessungen (B x H x T) 35 x 147 x 129 mm Befestigungsart Montage im S7-1500-Rack, S7-1500-Profilschienenmontage * Beachten Sie auch die Angaben im Kapitel Umgebungstemperatur (Seite 57). SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 57: Anschlussbelegung Profibus-Schnittstelle

    Beim Einsatz des Moduls in größeren Höhen muss die Abnahme der Kühlwirkung durch Konvektion infolge des geringeren Luftdrucks berücksichtigt werden. Entsprechend IEC 61010-2-201 CD2 2015 muss die die Temperatur in Höhen > 2000 m reduziert werden. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 58 Grundwert für die Anwendung des Derating-Faktors ist die maximal zulässige Umgebungstemperatur in °C für 2000 m. Hinweis • Die Derating-Faktoren kompensieren die abnehmende Kühlwirkung von Luft in größeren Höhen aufgrund der geringeren Dichte. • Lineare Interpolation zwischen Höhen ist zulässig. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 59: Zulassungen

    Schiffbau. Zertifikate für den Schiffbau und Länderzulassungen Die für das Gerät erteilten Zertifikate für den Schiffbau und spezielle Länderzulassungen finden Sie beim Siemens Industry Online Support im Internet: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15671/cert) Dokumente im Internet Die nachfolgend aufgeführten Konformitätserklärungen und Zertifikate des Produkts finden Sie im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15671/cert)
  • Seite 60: Eu-Konformitätserklärung

    Richtlinie des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten UK-Konformitätserklärung Importer UK: Siemens plc Sir William Siemens House Princess Road Manchester M20 2UR Das Produkt erfüllt die Anforderungen folgender Richtlinien: •...
  • Seite 61 • EN IEC 60079-0 - Explosive atmospheres - Part 0: Equipment - General requirements • EN 60079-7 - Explosive Atmospheres - Part 7: Equipment protection by increased safety 'e' Importer UK: Siemens plc (siehe oben) CCC-Ex Klassifikation:Ex na IIC T4 Gc Das Produkt erfüllt die Anforderungen folgender Normen:...
  • Seite 62 Ta: Siehe Temperaturklasse auf dem Typenschild des Moduls Report / UL file: E223122 (NRAG, NRAG7) Beachten Sie die Bedingungen für den sicheren Einsatz des Produkts gemäß Kapitel Hinweise für den Einsatz im Ex-Bereich gemäß UL HazLoc und FM (Seite 22). SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 63 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정 외의 지역에서 사용하는것을 목적으로 합니다. Beachten Sie, dass dieses Gerät bezüglich der Emission von Funkstörungen der Grenzwertklasse A entspricht. Dieses Gerät ist einsetzbar in allen Bereichen außer dem Wohnbereich. SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 64: Aktuelle Zulassungen

    SIMATIC NET-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15671/cert)
  • Seite 65: Maßzeichnungen

    Maßzeichnungen Maßangaben in den Maßzeichnungen in Millimetern. Bild 7-1 Vorderansicht SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 66 Maßzeichnungen Bild 7-2 Seitenansicht SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 67: Index

    Parametrieren von Feldgeräten, 11 PG/OP-Kommunikation, 11 PG-Funktionen, 16 Entsorgung, 7 PROFIBUS DP-V0 und DPV1 Norm, 11 PROFIBUS-DP EN 50170 DPV1, 11 FDL-Verbindungen, 11 PROFIBUS-Schnittstelle, 57 Firmware Projektierungsdaten aktualisieren, 50 laden, 18 CM (für FDL), 18 CPU, 18 SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
  • Seite 68 Sicherheitshinweise, 21 Siemens DP-Slave, 11 SIMATIC NET-Glossar, 8 STEP 7 (Version), 18 SYNC/FREEZE, 11 TCON_FDL, 37, 41 Übertragungsgeschwindigkeit, 14 Uhrzeit-Master, 13 Uhrzeit-Slave, 13 Uhrzeitsynchronisation, 13, 27 Verbindungsressourcen der CPU, 15 Webdiagnose, 13 S7-Verbindungen, 13 SIMATIC CM 1542-5 Betriebsanleitung, 01/2023, C79000-G8900-C290-07...
