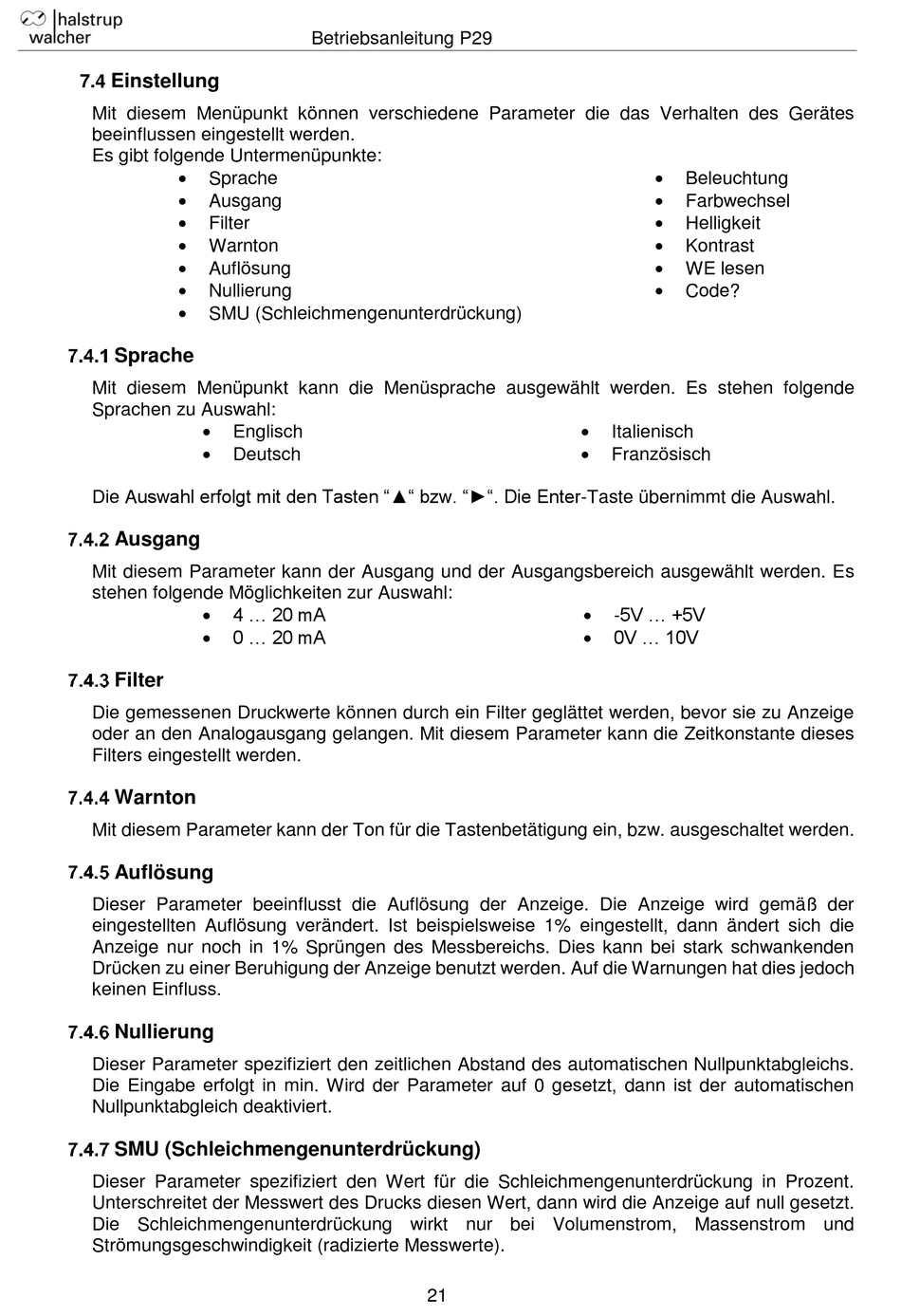

Einstellung

7.4
Mit diesem Menüpunkt können verschiedene Parameter die das Verhalten des Gerätes
beeinflussen eingestellt werden.
Es gibt folgende Untermenüpunkte:


Sprache



Ausgang



Filter



Warnton


Auflösung


Nullierung


SMU (Schleichmengenunterdrückung)
Sprache
Mit diesem Menüpunkt kann die Menüsprache ausgewählt werden. Es stehen folgende
Sprachen zu Auswahl:

Englisch

Deutsch
Die Auswahl erfolgt mit den Tasten "▲" bzw. "►". Die Enter-Taste übernimmt die Auswahl.
Ausgang
Mit diesem Parameter kann der Ausgang und der Ausgangsbereich ausgewählt werden. Es
stehen folgende Möglichkeiten zur Auswahl:

4 ... 20 mA

0 ... 20 mA
Filter
Die gemessenen Druckwerte können durch ein Filter geglättet werden, bevor sie zu Anzeige
oder an den Analogausgang gelangen. Mit diesem Parameter kann die Zeitkonstante dieses
Filters eingestellt werden.
Warnton
Mit diesem Parameter kann der Ton für die Tastenbetätigung ein, bzw. ausgeschaltet werden.
Auflösung
Dieser Parameter beeinflusst die Auflösung der Anzeige. Die Anzeige wird gemäß der
eingestellten Auflösung verändert. Ist beispielsweise 1% eingestellt, dann ändert sich die
Anzeige nur noch in 1% Sprüngen des Messbereichs. Dies kann bei stark schwankenden
Drücken zu einer Beruhigung der Anzeige benutzt werden. Auf die Warnungen hat dies jedoch
keinen Einfluss.
Nullierung
Dieser Parameter spezifiziert den zeitlichen Abstand des automatischen Nullpunktabgleichs.
Die Eingabe erfolgt in min. Wird der Parameter auf 0 gesetzt, dann ist der automatischen
Nullpunktabgleich deaktiviert.
SMU (Schleichmengenunterdrückung)
Dieser Parameter spezifiziert den Wert für die Schleichmengenunterdrückung in Prozent.
Unterschreitet der Messwert des Drucks diesen Wert, dann wird die Anzeige auf null gesetzt.
Die Schleichmengenunterdrückung wirkt nur bei Volumenstrom, Massenstrom und
Strömungsgeschwindigkeit (radizierte Messwerte).
Betriebsanleitung P29
21

Beleuchtung

Farbwechsel

Helligkeit

Kontrast

WE lesen

Code?

Italienisch

Französisch

-5V ... +5V

0V ... 10V
