Dokument 7100.003194 Version 4.2 02/2010

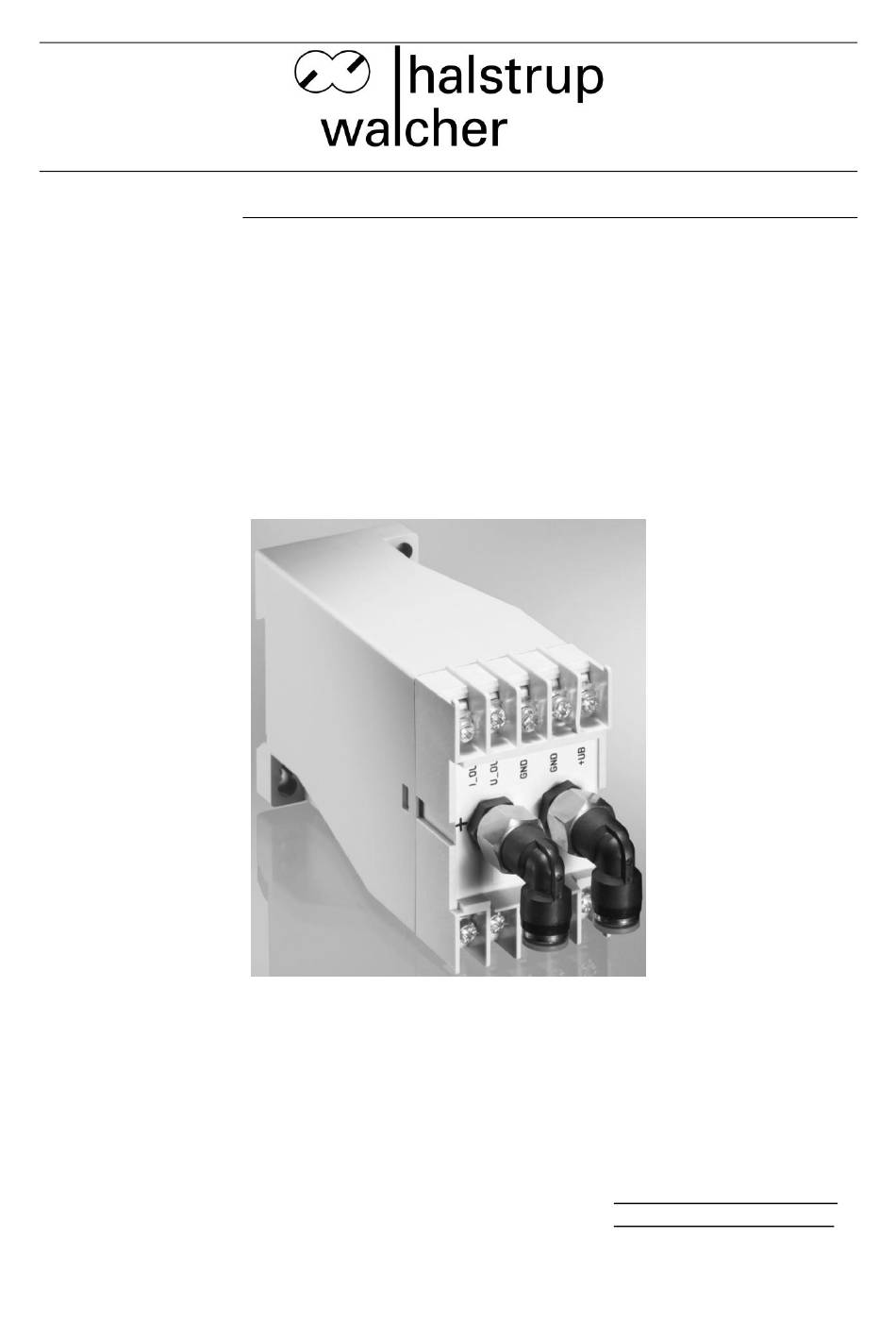

Betriebsanleitung
Differenzdruck-
Messumformer für
Hutschienenmontage
Typ PS11, mit Schalt-
kontakt Typ PK11
halstrup-walcher GmbH
Stegener Straße 10
D-79199 Kirchzarten
Phone:
+49 (0) 76 61/39 63–0
Fax:
+49 (0) 76 61/39 63–99
E-Mail:
info@halstrup-walcher.de
Internet: www.halstrup-walcher.de
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Halstrup-Walcher PS11
Inhaltszusammenfassung für Halstrup-Walcher PS11
- Seite 1 Betriebsanleitung Differenzdruck- Messumformer für Hutschienenmontage Typ PS11, mit Schalt- kontakt Typ PK11 halstrup-walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Phone: +49 (0) 76 61/39 63–0 Fax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.de Internet: www.halstrup-walcher.de Dokument 7100.003194 Version 4.2 02/2010...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung PS11/PK11 Inhaltsverzeichnis 1 Sicherheitshinweise ......................4 1.1 Bestimmungsgemäße Verwendung ................. 4 1.2 Transport, Montage, Anschluss und Inbetriebnahme ............4 1.3 Störungen, Wartung, Instandsetzung, Entsorgung ............4 1.4 Symbolerklärung ......................5 2 Gerätebeschreibung ......................6 3 Inbetriebnahme ........................6 3.1 Funktionsbeschreibung ....................6 3.2 Anschlüsse der Versorgungsspannung im Gerät: ............ -
Seite 3: Konformität
Betriebsanleitung PS11/PK11 Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung des Differenzdruckmessumformers PS11/PK11. Von diesem Gerät können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen. -
Seite 4: Sicherheitshinweise
Betriebsanleitung PS11/PK11 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Der Differenzdruck-Messumformer PS11/PK11 erfasst neben Differenzdruck auch positiven und negativen Überdruck. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen eingehalten werden. Das Gerät darf nur gemäß dieser Betriebsanleitung gehandhabt werden. -
Seite 5: Symbolerklärung
Betriebsanleitung PS11/PK11 Die elektronischen Bauteile des Geräts enthalten umweltschädigende Stoffe und sind zugleich Wertstoffträger. Das Gerät muss deshalb nach seiner endgültigen Stilllegung einem Recycling zugeführt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. 1.4 Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu... -
Seite 6: Gerätebeschreibung
Teile. Inbetriebnahme Funktionsbeschreibung Der Druckmessumformer PS11/PK11 ist ein Präzisionsmessgerät und sollte trotz seiner Robustheit sorgfältig behandelt werden. Die Montage in unmittelbarer Nähe von Wärme- und Strahlungsquellen sollte vermieden werden. Das Gerät wird auf eine erschütterungsfreie 35mm DIN-Hutschiene in senkrechter Einbaulage befestigt. -
Seite 7: Anschlüsse Der Versorgungsspannung Im Gerät
Netzteil mit 24 V Gleichspannung Messgerät für Spannung und Strom Kalibriergerät mit Druckgeber ( z.B. halstrup-walcher KAL 84) die Genauigkeit sollte viermal größer sein, als die des zu kalibrierenden Gerätes. Das Gerät sollte sich bei Abgleich in seiner späteren Einbaulage befinden. -
Seite 8: Einstellen Der Schaltschwelle
Betriebsanleitung PS11/PK11 Versorgungsspannung Plus an Klemme 1 und Minus an Klemme 2 anschließen. Das Spannungsmessgerät mit PLUS an Klemme 4, das Strommessgerät mit PLUS an Klemme 5 und beide Messgeräte mit MINUS (GND) an Klemme 3 anschließen. Nach der Einlaufzeit des Druckmessumformers kann der Nullpunkt justiert werden. -
Seite 9: Behebung Von Störungen
Betriebsanleitung PS11/PK11 Behebung von Störungen Fehlerbeschreibung mögliche Ursache Abhilfe • Versorgungsspannung nicht an- • Korrekte Versorgungsspannung kein Ausgangssignal geklemmt anklemmen • falsche Versorgungsspannung • korrekte Versorgungsspannung angeklemmt (siehe Typenschild) anklemmen • Verpolungsdiode defekt • Gerät zur Reparatur an Hersteller • Eingangsschutzdiode defekt •... -
Seite 10: Anhang A: Messmedium Berührende Teile
Betriebsanleitung PS11/PK11 Elektrische Daten Leistungsaufnahme max. 1,4 W Versorgungsspannung 24 VDC +20% / -15% (gesiebt, zulässige Welligkeit 1000 mV) 2 k bei Spannungsausgang 0...10 V Lastwiderstand R Einfluss bei Änderung vom minimalen Widerstand auf ∞ : max. 0,2 % ≤... -
Seite 11: Maßzeichnungen
Betriebsanleitung PS11/PK11 Maßzeichnungen 2x L-Steckverschraubung (für Schlauch außen-Ø6) Verschlußstopfen 7100.003194_PS11_PK11_V4.1.doc 02.11.2021 Ze...
