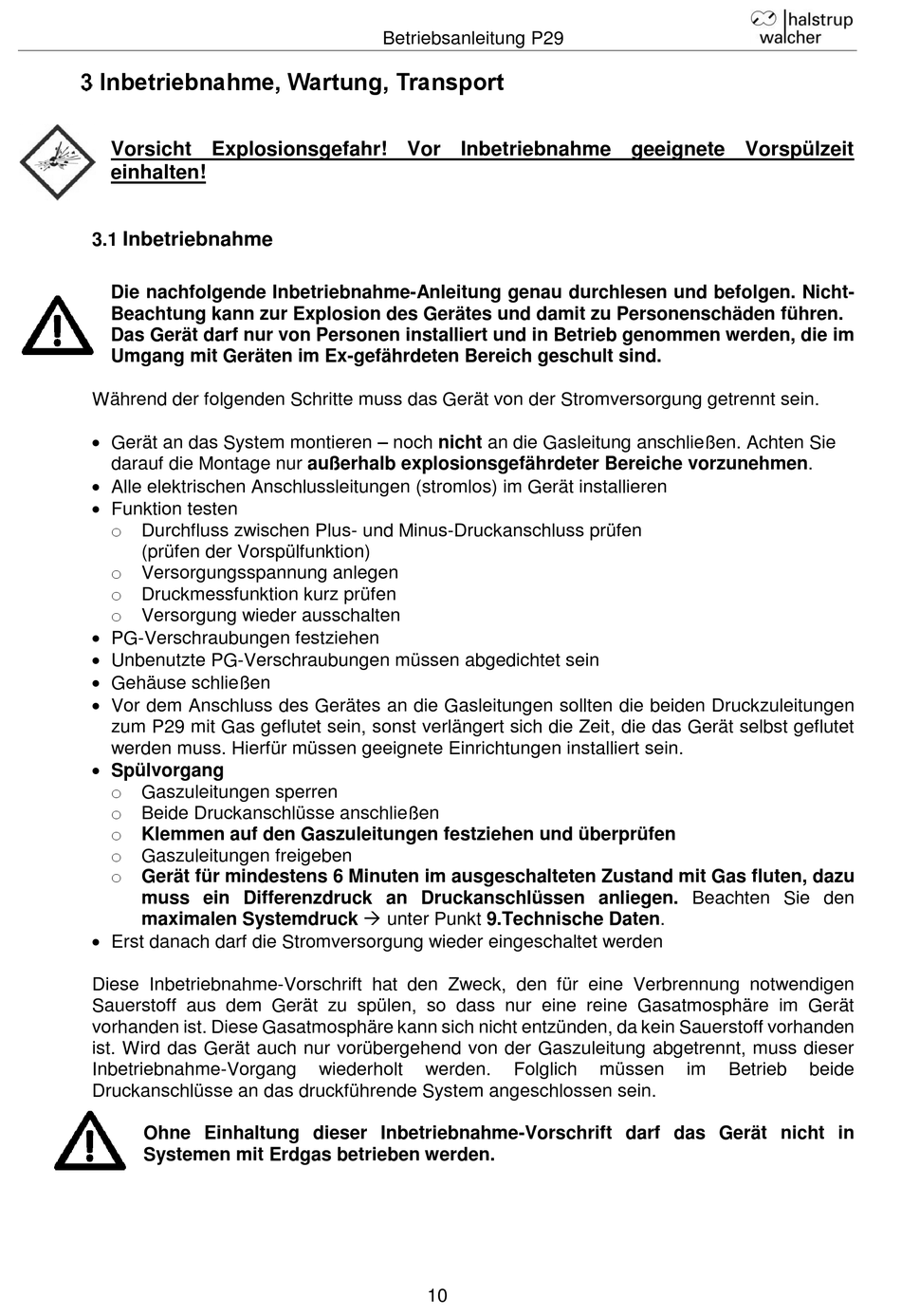

Inbetriebnahme, Wartung, Transport

Vorsicht Explosionsgefahr! Vor Inbetriebnahme geeignete Vorspülzeit
einhalten!

Inbetriebnahme

3.1
Die nachfolgende Inbetriebnahme-Anleitung genau durchlesen und befolgen. Nicht-
Beachtung kann zur Explosion des Gerätes und damit zu Personenschäden führen.
Das Gerät darf nur von Personen installiert und in Betrieb genommen werden, die im
Umgang mit Geräten im Ex-gefährdeten Bereich geschult sind.
Während der folgenden Schritte muss das Gerät von der Stromversorgung getrennt sein.
 Gerät an das System montieren – noch nicht an die Gasleitung anschließen. Achten Sie
darauf die Montage nur außerhalb explosionsgefährdeter Bereiche vorzunehmen.
 Alle elektrischen Anschlussleitungen (stromlos) im Gerät installieren
 Funktion testen
o Durchfluss zwischen Plus- und Minus-Druckanschluss prüfen
(prüfen der Vorspülfunktion)
o Versorgungsspannung anlegen
o Druckmessfunktion kurz prüfen
o Versorgung wieder ausschalten
 PG-Verschraubungen festziehen
 Unbenutzte PG-Verschraubungen müssen abgedichtet sein
 Gehäuse schließen
 Vor dem Anschluss des Gerätes an die Gasleitungen sollten die beiden Druckzuleitungen
zum P29 mit Gas geflutet sein, sonst verlängert sich die Zeit, die das Gerät selbst geflutet
werden muss. Hierfür müssen geeignete Einrichtungen installiert sein.
 Spülvorgang
o Gaszuleitungen sperren
o Beide Druckanschlüsse anschließen
o Klemmen auf den Gaszuleitungen festziehen und überprüfen
o Gaszuleitungen freigeben
o Gerät für mindestens 6 Minuten im ausgeschalteten Zustand mit Gas fluten, dazu
muss ein Differenzdruck an Druckanschlüssen anliegen. Beachten Sie den
maximalen Systemdruck  unter Punkt 9.Technische Daten.
 Erst danach darf die Stromversorgung wieder eingeschaltet werden
Diese Inbetriebnahme-Vorschrift hat den Zweck, den für eine Verbrennung notwendigen
Sauerstoff aus dem Gerät zu spülen, so dass nur eine reine Gasatmosphäre im Gerät
vorhanden ist. Diese Gasatmosphäre kann sich nicht entzünden, da kein Sauerstoff vorhanden
ist. Wird das Gerät auch nur vorübergehend von der Gaszuleitung abgetrennt, muss dieser
Inbetriebnahme-Vorgang
Druckanschlüsse an das druckführende System angeschlossen sein.
Ohne Einhaltung dieser Inbetriebnahme-Vorschrift darf das Gerät nicht in
Systemen mit Erdgas betrieben werden.
Betriebsanleitung P29
wiederholt
werden.
10
Folglich
müssen
im
Betrieb
beide
