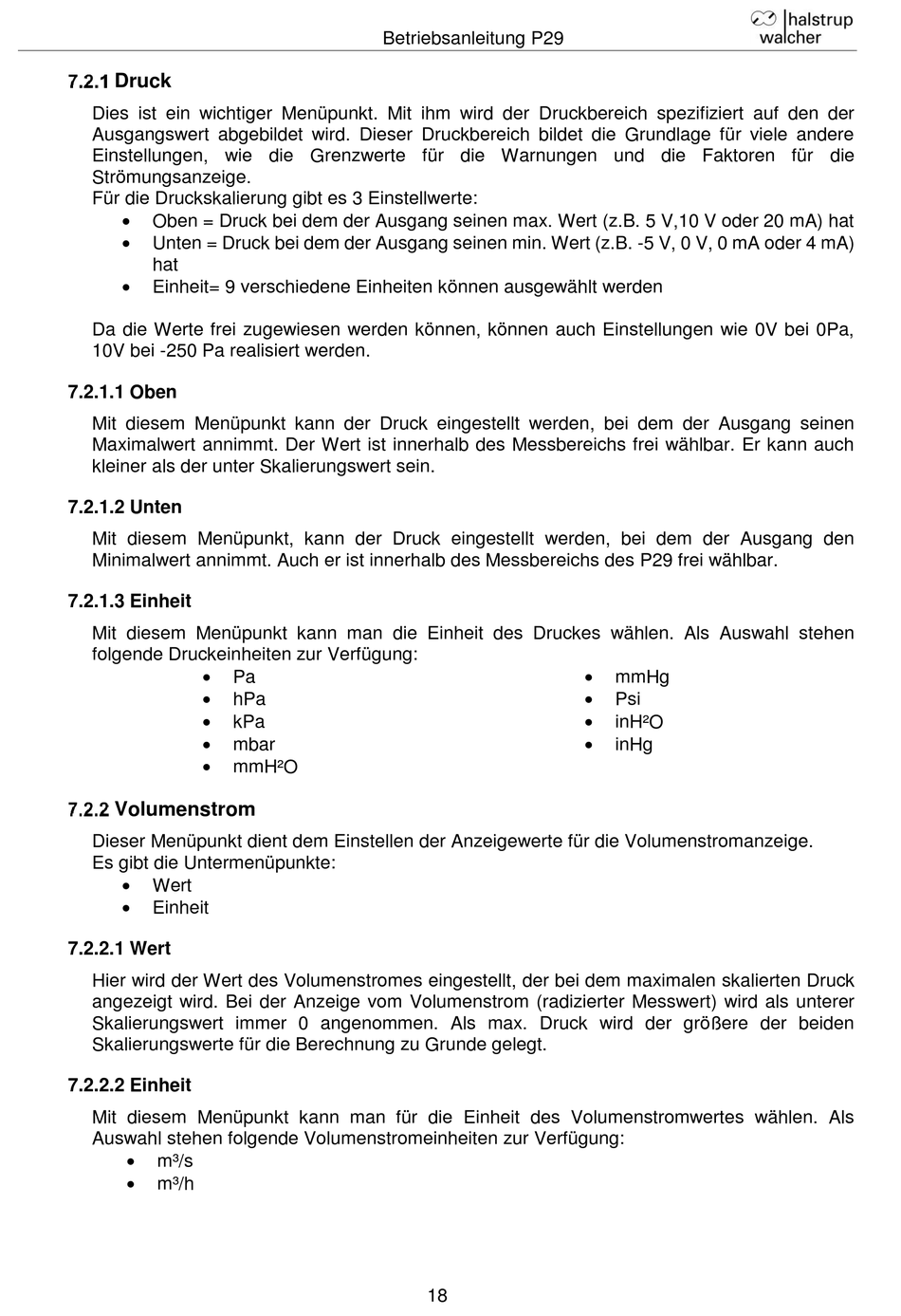

Druck
Dies ist ein wichtiger Menüpunkt. Mit ihm wird der Druckbereich spezifiziert auf den der
Ausgangswert abgebildet wird. Dieser Druckbereich bildet die Grundlage für viele andere
Einstellungen, wie die Grenzwerte für die Warnungen und die Faktoren für die
Strömungsanzeige.
Für die Druckskalierung gibt es 3 Einstellwerte:
Oben = Druck bei dem der Ausgang seinen max. Wert (z.B. 5 V,10 V oder 20 mA) hat
Unten = Druck bei dem der Ausgang seinen min. Wert (z.B. -5 V, 0 V, 0 mA oder 4 mA)
hat
Einheit= 9 verschiedene Einheiten können ausgewählt werden
Da die Werte frei zugewiesen werden können, können auch Einstellungen wie 0V bei 0Pa,
10V bei -250 Pa realisiert werden.
7.2.1.1 Oben
Mit diesem Menüpunkt kann der Druck eingestellt werden, bei dem der Ausgang seinen
Maximalwert annimmt. Der Wert ist innerhalb des Messbereichs frei wählbar. Er kann auch
kleiner als der unter Skalierungswert sein.
7.2.1.2 Unten
Mit diesem Menüpunkt, kann der Druck eingestellt werden, bei dem der Ausgang den
Minimalwert annimmt. Auch er ist innerhalb des Messbereichs des P29 frei wählbar.
7.2.1.3 Einheit
Mit diesem Menüpunkt kann man die Einheit des Druckes wählen. Als Auswahl stehen
folgende Druckeinheiten zur Verfügung:
Pa
hPa
kPa
mbar
mmH²O
Volumenstrom
Dieser Menüpunkt dient dem Einstellen der Anzeigewerte für die Volumenstromanzeige.
Es gibt die Untermenüpunkte:
Wert
Einheit
7.2.2.1 Wert
Hier wird der Wert des Volumenstromes eingestellt, der bei dem maximalen skalierten Druck
angezeigt wird. Bei der Anzeige vom Volumenstrom (radizierter Messwert) wird als unterer
Skalierungswert immer 0 angenommen. Als max. Druck wird der größere der beiden
Skalierungswerte für die Berechnung zu Grunde gelegt.
7.2.2.2 Einheit
Mit diesem Menüpunkt kann man für die Einheit des Volumenstromwertes wählen. Als
Auswahl stehen folgende Volumenstromeinheiten zur Verfügung:
m³/s
m³/h
Betriebsanleitung P29
18
mmHg
Psi
inH²O
inHg
