Halstrup-Walcher P29 Originalbetriebsanleitung

Differenzdruck-messumformer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dokument 7100.004274
Original Betriebsanleitung für
Differenzdruck- Messumformer
Typ P29 für Erdgas
halstrup - walcher GmbH
Stegener Straße 10
D-79199 Kirchzarten
Phone:
+49 (0) 76 61/39 63–0
Fax:
+49 (0) 76 61/39 63–99
E-Mail:
info@halstrup-walcher.de
Internet: www.halstrup-walcher.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Halstrup-Walcher P29

Inhaltszusammenfassung für Halstrup-Walcher P29

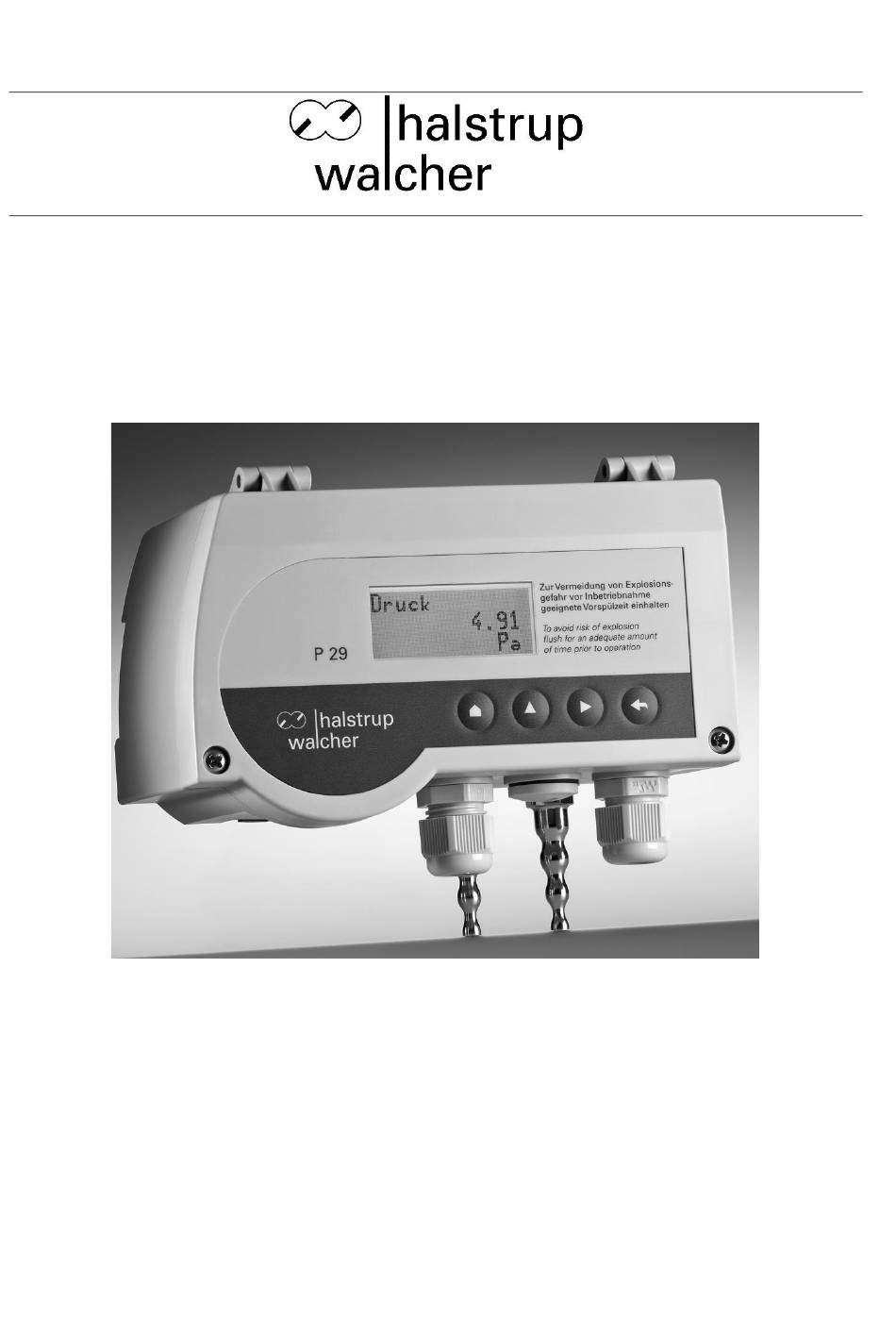

  • Seite 1 Original Betriebsanleitung für Differenzdruck- Messumformer Typ P29 für Erdgas halstrup - walcher GmbH Stegener Straße 10 D-79199 Kirchzarten Phone: +49 (0) 76 61/39 63–0 Fax: +49 (0) 76 61/39 63–99 E-Mail: info@halstrup-walcher.de Internet: www.halstrup-walcher.de Dokument 7100.004274...

  • Seite 2: Versionsübersicht

    Betriebsanleitung P29 Versionsübersicht Version: Datum: Autor: Aktualisierungen: 01/2010 Initiale Version 09/2014 Anschlussklemme für Ausgangssignal auf 4-polig geändert 01/2016 Neues Display/Bedienung Externe Nullierung als Option hinzu Tn-Nachlaufzeit hinzu Befehlsliste/Parameterbeschreibung hinzu 03/2016 Technische Daten aktualisiert 05/2017 Messunsicherheit; Konformität 12/2018 Neues Display 12/2018 Kapitel 2.1 Sicherheitskonzept aktualisiert...

  • Seite 3: Inhaltsverzeichnis

    Betriebsanleitung P29 Inhaltsverzeichnis: Bedeutung der Betriebsanleitung ..................6 Sicherheitshinweise ......................7 2.1 Sicherheitskonzept ......................7 2.2 Bestimmungsgemäße Verwendung ................7 2.3 Veränderungen am Gerät ....................7 2.4 Transport, Montage, Anschluss und Inbetriebnahme............7 2.5 Störungen, Wartung, Service, Instandsetzung, Entsorgung ........... 8 2.6 Symbolerklärung ......................
  • Seite 4 Betriebsanleitung P29 Tn-Nachlaufzeit (ab Rev2.11) ................. 20 Warnton ........................20 Filter (ab Rev2.14) ....................20 7.4 Einstellung ........................21 Sprache ........................21 Ausgang ......................... 21 Filter ........................21 Warnton ........................21 Auflösung ........................ 21 Nullierung........................ 21 SMU (Schleichmengenunterdrückung) ..............21 Beleuchtung ......................
  • Seite 5 Betriebsanleitung P29 ..31...

  • Seite 6: Bedeutung Der Betriebsanleitung

    Betriebsanleitung P29 Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung des P29. Von diesem Gerät können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen. Die Betriebsanleitung und insbesondere die darin gegebenen Sicherheitshinweise müssen...

  • Seite 7: Sicherheitshinweise

    System angeschlossen sein. Der P29 wurde einer Zündgefahrenbewertung gemäß DIN EN 1127-1:2019 unterzogen. Unter normalen Betriebsbedingungen liegt im Messumformer keine explosive Atmosphäre vor. Dieser erhält somit keine ATEX Kennzeichnung, da er nicht in den Anwendungsbereich der Richtlinie RL 2014/34/EU fällt.

  • Seite 8: Störungen, Wartung, Service, Instandsetzung, Entsorgung

    „Blitzschlag“ Montieren Sie das Gerät und seine Zuleitungen nicht im Freien. Sorgen Sie für einen ausreichenden Überspannungsschutz der Versorgungsspannung. Der Druckmessumformer P29 ist ein Präzisionsmessgerät und sollte trotz seiner Robustheit sorgfältig behandelt werden. Die Montage in unmittelbarer Nähe von Wärme- und Strahlungsquellen sollte vermieden werden.

  • Seite 9: Symbolerklärung

    Betriebsanleitung P29 Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen Anweisungen missachten.

  • Seite 10: Inbetriebnahme, Wartung, Transport

     Gehäuse schließen  Vor dem Anschluss des Gerätes an die Gasleitungen sollten die beiden Druckzuleitungen zum P29 mit Gas geflutet sein, sonst verlängert sich die Zeit, die das Gerät selbst geflutet werden muss. Hierfür müssen geeignete Einrichtungen installiert sein.

  • Seite 11: Wartung, Reparatur

    Der Anwender kann bei Bedarf regelmäßige Dichtheitsprüfungen als einfachen Drucktest durchführen. Für die Dichtheitsprüfung die beiden Druckzuleitungen zum P29 absperren und den Anfangsdruck (Anzeige oder Ausgangssignal) notieren. Beachten Sie den Differenzdruck für 1 Minute. Der Differenzdruck darf dabei über diesen Zeitraum nicht abfallen.

  • Seite 12: Gerätebeschreibung

    Betriebsanleitung P29 Gerätebeschreibung Funktionsbeschreibung Das mikroprozessorgesteuerte P29 dient zur…  …Differenzdruckmessung  …Messung von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit mittels Messblende  …Anzeigen eines Messwertes  …Überwachung diverser Grenzwerte  …Bei Einhaltung der unter Kapitel 3 beschriebenen Anleitungen darf das Gerät in...

  • Seite 13: Interne Anschlüsse Und Drucktasten

    Betriebsanleitung P29 ▲-Taste zeigt den aktuellen Masse bzw. Volumenstrom an. ►-Taste zeigt den aktuellen Wert des Betriebsstundenzählers an. Interne Anschlüsse und Drucktasten Abbildung 4-2: Interne Anschlüsse und Drucktasten Ausgangssignal Versorgung Abbildung 4-3: Ansicht Platine RS232-Schnittstelle für Parametrierung Reset...

  • Seite 14: Vorderansicht

    Betriebsanleitung P29 Ausgangssignal: Bezeichnung Verwendung Signalbereich Stromausgang 0 bis 20 mA 0,00 mA bis 20,75 mA Stromausgang 4 bis 20 mA 4,00 mA bis 20,00 mA Masse Spannungsausgang 0 bis 10V -2,0V bis +12,0V Spannungsausgang -5V bis +5V -5,0V bis +7,0V...

  • Seite 15: Ausgabe Von Volumenstrom, Massenstrom Und Strömungsgeschwindigkeit

    Betriebsanleitung P29 Ausgabe von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit Bei radiziertem Ausgangssignal kann die Zuordnung Differenzdruck  Volumen-, Massenstrom oder Strömungsgeschwindigkeit über die serielle Schnittstelle mit einer PC- Software oder bei Geräten mit Display über das Menü mit Hilfe der vier Tasten im Deckel eingestellt werden.

  • Seite 16: Zyklischer Nullpunkt-Abgleich

    Wird über die serielle Schnittstelle oder den ext. Nullierungseingang ein Nullpunkt-Abgleich aufgerufen, wird dieser auf jeden Fall ausgeführt. Hierbei ist es unerheblich, ob der Nullpunkt-Abgleich deaktiviert wurde bzw. das P29 sich im Menü befindet. Überdrucksicherung Das P29 verfügt über eine interne Überdrucksicherung, welche die Präzisionsdruckmessdose vor einer Zerstörung schützt:...

  • Seite 17: Lc-Anzeige(Option)

    Anwender sich den Messbereich für seine Anwendung einstellen. Die Ausgangsspannung bzw. Ströme werden dann auf diesem skalierten Bereich abgebildet. Der skalierte Bereich sollte immer größer als das 0,1-fache des Messbereiches des P29 sein, da sonst die Auflösung der Ausgänge und die Genauigkeit schlechter werden.

  • Seite 18: Druck

    7.2.1.2 Unten Mit diesem Menüpunkt, kann der Druck eingestellt werden, bei dem der Ausgang den Minimalwert annimmt. Auch er ist innerhalb des Messbereichs des P29 frei wählbar. 7.2.1.3 Einheit Mit diesem Menüpunkt kann man die Einheit des Druckes wählen. Als Auswahl stehen folgende Druckeinheiten zur Verfügung:...

  • Seite 19: Massenstrom

    Betriebsanleitung P29 Massenstrom Dieser Menüpunkt dient zum Einstellen der Anzeigewerte für den Massenstrom. Es gibt die Untermenüpunkte:  Wert  Einheit 7.2.3.1 Wert Hier wird der Wert des Massenstromes eingestellt, der bei dem maximalen skalierten Druck angezeigt wird. Bei der Anzeige vom Massenstrom (radizierter Messwert) wird als unterer Skalierungswert immer 0 angenommen.

  • Seite 20: Warnung

    Betriebsanleitung P29 Warnung INFORMATION! Beim P29 sind aus Sicherheitsgründen keine Relaisausgänge möglich. Das Über- bzw. Unterschreiten der Schaltschwellen kann aber optisch und akustisch signalisiert werden. Mit diesem Menüpunkt können Warnwerte eingestellt werden. Als erster Menüpunkt erscheint hier die Auswahl der Warnmeldung (1 oder 2), für welche die Einstellwerte geändert werden sollen.

  • Seite 21: Einstellung

    Betriebsanleitung P29 Einstellung Mit diesem Menüpunkt können verschiedene Parameter die das Verhalten des Gerätes beeinflussen eingestellt werden. Es gibt folgende Untermenüpunkte:   Sprache Beleuchtung   Ausgang Farbwechsel   Filter Helligkeit   Warnton Kontrast   Auflösung WE lesen ...

  • Seite 22: Beleuchtung

    Betriebsanleitung P29 Beleuchtung Mit diesem Parameter kann die Farbe der Hintergrundbeleuchtung des LC-Displays, im Menü oder bei ausgeschalteter Farbwechsel, ausgewählt werden. Es stehen drei Möglichkeiten zur Auswahl:  Aus Die Hintergrundbeleuchtung ist ausgeschaltet  Weis Die Hintergrundbeleuchtung ist weis  Blau...

  • Seite 23: Befehlsliste

    Ausgabe des Status: 8 stellig Bit6: Warnmeldung 1 aktiv Bit5: Warnmeldung 2 aktiv Bit2: Druck Überlast Bit1: Nullierung aktiv Reserve-Bits: 7, 4, 3, 0 ?Rev Geräterevision abfragen P29 Rev.: 2.xx 2.11 ?DMB Messbereich float 2.11 SaveSet Abspeichern der Parametern RecallWE...
  • Seite 24 Betriebsanleitung P29 Parameter Beschreibung ARelai2 Abfallverzögerung Relais 2 [ms] unsigned int 2.11 (0 .. 30000) Filter Zeitkonstante Filter [ms] unsigned int (25 .. 60000) Lang Sprache unsigned int (1=GB, 2=D, 3=I, 4=F) AutoNull Automatische Nullierung [min] unsigned int (0=Aus, 0 .. 2999)

  • Seite 25: Technische Daten

    Betriebsanleitung P29 Technische Daten Messdaten Messbereich 250 / 500 Pa 1 / 2,5 / 5 / 10 kPa (frei skalierbar von 10..100% innerhalb eines Messbereiches) Messgenauigkeit ± 0,2 % v. E. oder (bei 20°C; ±2°C) ± 0,5 % v. E.

  • Seite 26: Fehlerbehebung / Inspektion

    Um die Sicherung zu überprüfen führen Sie die folgenden Schritte aus: 1. Öffnen Sie das Gerät 2. Beachten Sie die Status-LED (vgl. Abbildung 10-1: Innenansicht P29) diese leuchtet nicht im normalen Betrieb 3. Drücken Sie den Reset-Knopf (vgl. Abbildung 4-3: Ansicht Platine) a.

  • Seite 27: Sicherung Austauschen

    10.2 Um einen unnötigen Servicefall und damit verbundenen Geräteausfall zu vermeiden, können Sie die Sicherung austauschen. Die Sicherung lässt sich von Hand entfernen. Siehe Abbildung 10-1: Innenansicht P29. Während der folgenden Schritte muss das Gerät von der Stromversorgung getrennt sein.

  • Seite 28: Maßzeichnung

    Betriebsanleitung P29 Maßzeichnung Abbildung 11-1: Maßzeichnung...

  • Seite 29: Menübaum (Option Anzeige)

    Betriebsanleitung P29 Menü Baum (Option Anzeige) Ebene 1 Ebene 2 Ebene 3 Ebene 4 Anzeige Druck mbar mmH2O mmHg inH2O inHg m³/s m³/h kg/s kg/min kg/h ft/s ft/min km/h Skalierung Druck Oben xxx.xx )* Unten xxx.xx )* Einheit mbar mmH2O...
  • Seite 30 Betriebsanleitung P29 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Warnung Warnung 1 Warnung 2 Modus steigend fallend Wert x.xxxx )* Hysterese x.xxxx )* xxxxx ms Tn(Rev2.11) xxxxx ms Warnton xxxx ms Filter(Rev2.14) Einstellung Sprache englisch deutsch italienisch französisch 4 … 20 mA Ausgang 0 …...

  • Seite 31: Konformitätserklärung

    Betriebsanleitung P29 Konformitätserklärung 7100.004274J_P29.docx 12/2022 Me/MM...
  • Seite 32 Betriebsanleitung P29 Notizen:...
