Wartung, Reparatur; Dichtheitsprüfung; Transport - Halstrup-Walcher P29 Originalbetriebsanleitung

Differenzdruck-messumformer
Inhaltsverzeichnis

Werbung

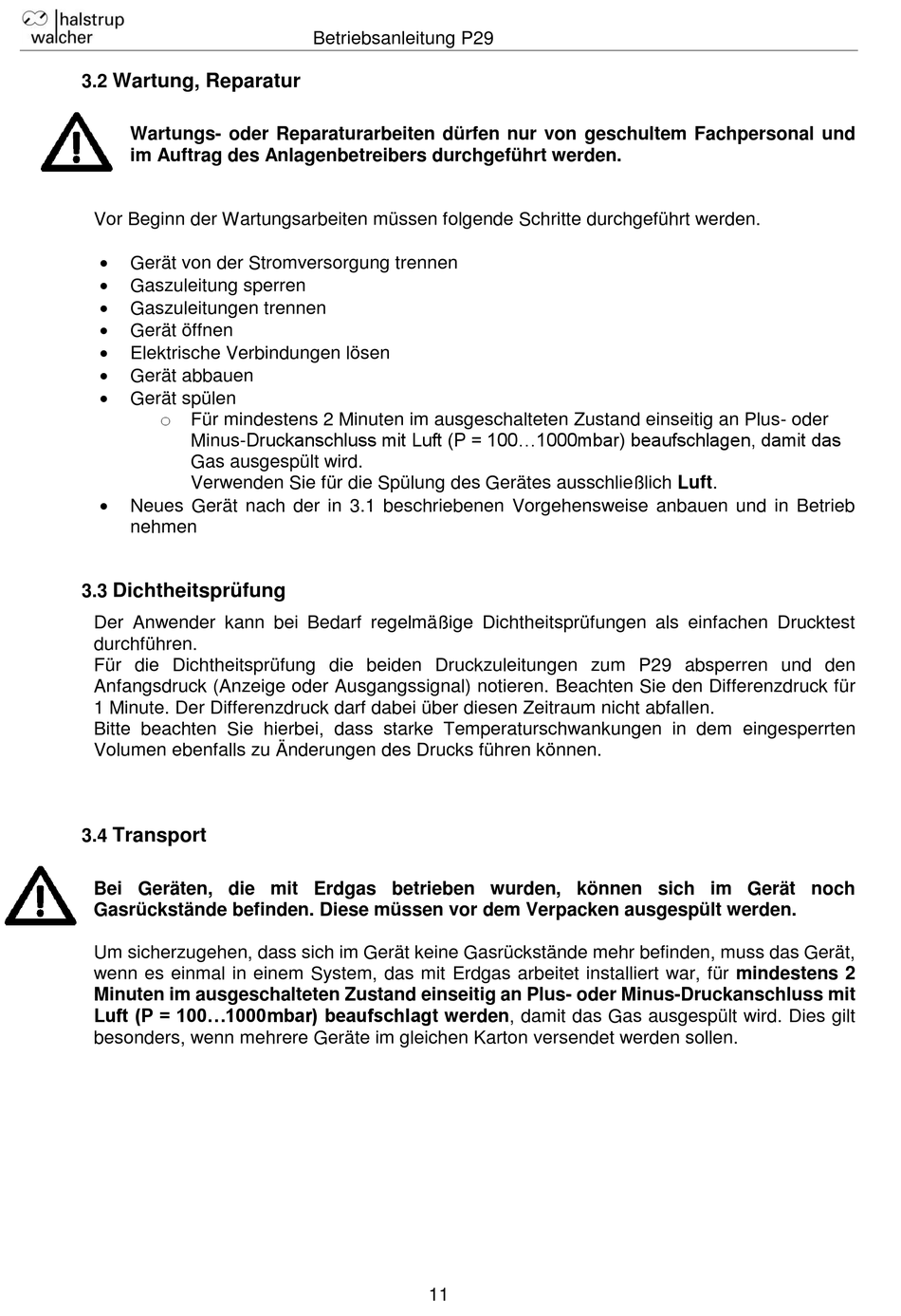

Wartung, Reparatur

3.2
Wartungs- oder Reparaturarbeiten dürfen nur von geschultem Fachpersonal und
im Auftrag des Anlagenbetreibers durchgeführt werden.
Vor Beginn der Wartungsarbeiten müssen folgende Schritte durchgeführt werden.
Gerät von der Stromversorgung trennen
Gaszuleitung sperren
Gaszuleitungen trennen
Gerät öffnen
Elektrische Verbindungen lösen
Gerät abbauen
Gerät spülen
o Für mindestens 2 Minuten im ausgeschalteten Zustand einseitig an Plus- oder
Minus-Druckanschluss mit Luft (P = 100...1000mbar) beaufschlagen, damit das
Gas ausgespült wird.
Verwenden Sie für die Spülung des Gerätes ausschließlich Luft.
Neues Gerät nach der in 3.1 beschriebenen Vorgehensweise anbauen und in Betrieb
nehmen
Dichtheitsprüfung
3.3
Der Anwender kann bei Bedarf regelmäßige Dichtheitsprüfungen als einfachen Drucktest
durchführen.
Für die Dichtheitsprüfung die beiden Druckzuleitungen zum P29 absperren und den
Anfangsdruck (Anzeige oder Ausgangssignal) notieren. Beachten Sie den Differenzdruck für
1 Minute. Der Differenzdruck darf dabei über diesen Zeitraum nicht abfallen.
Bitte beachten Sie hierbei, dass starke Temperaturschwankungen in dem eingesperrten
Volumen ebenfalls zu Änderungen des Drucks führen können.

Transport

3.4
Bei Geräten, die mit Erdgas betrieben wurden, können sich im Gerät noch
Gasrückstände befinden. Diese müssen vor dem Verpacken ausgespült werden.
Um sicherzugehen, dass sich im Gerät keine Gasrückstände mehr befinden, muss das Gerät,
wenn es einmal in einem System, das mit Erdgas arbeitet installiert war, für mindestens 2
Minuten im ausgeschalteten Zustand einseitig an Plus- oder Minus-Druckanschluss mit
Luft (P = 100...1000mbar) beaufschlagt werden, damit das Gas ausgespült wird. Dies gilt
besonders, wenn mehrere Geräte im gleichen Karton versendet werden sollen.
Betriebsanleitung P29
11
