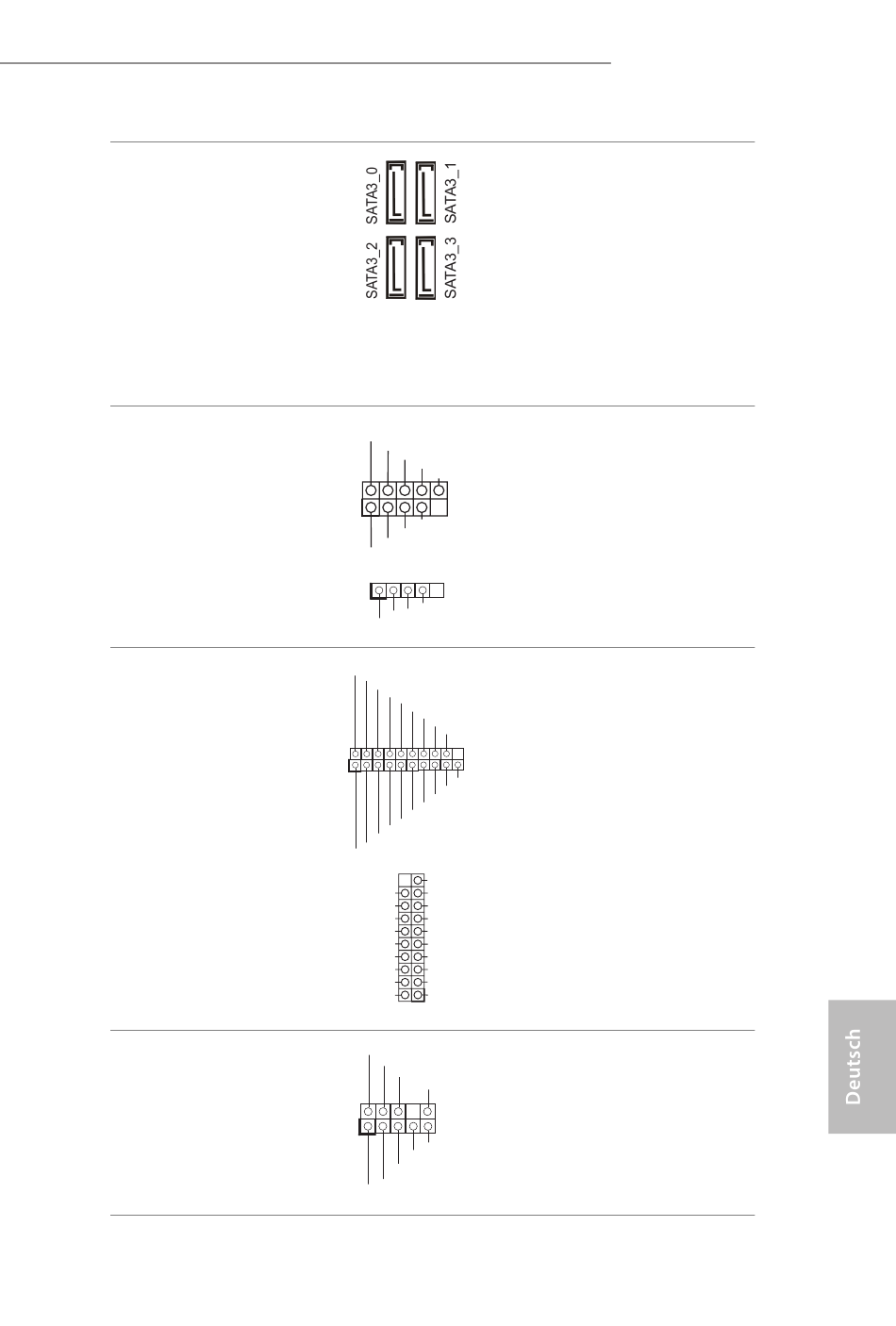

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 7) (obere)
(SATA3_1:
siehe S. 1, Nr. 8) (untere)
(SATA3_2:
siehe S. 1, Nr. 9) (obere)
(SATA3_3:
siehe S. 1, Nr. 10) (untere)
USB 2.0-Stiftleisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 15)
(4-polig, USB_5)
(siehe S. 1, Nr. 14)
USB 3.2 Gen1-Stiftleisten
(19-polig USB32_5_6)
(siehe S. 1, Nr. 16)
(19-polig USB32_7_8)
(siehe S. 1, Nr. 6)
Audiostiftleiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 19)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
GND
P- P+
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
CML-HDV/M.2 TPM R2.0
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
Es gibt zwei Stiftleisten an diesem
Motherboard.
Es gibt zwei Stiftleisten an diesem
Motherboard. Jede USB 3.2
Gen1-Stiftleiste kann zwei Ports
unterstützen.
Diese Stiftleiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
