Seite 27: Einleitung

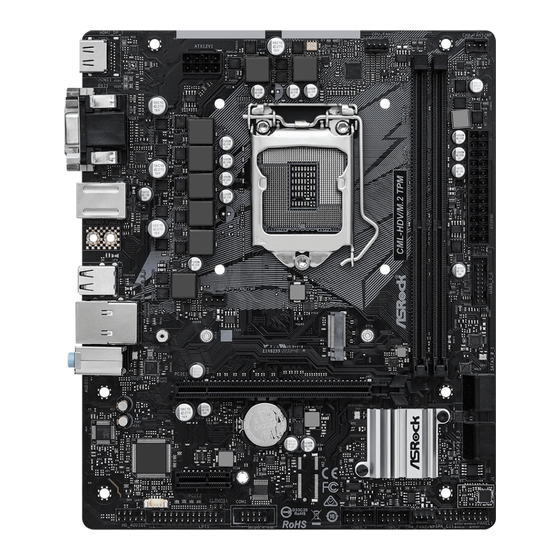

1 Einleitung Vielen Dank, dass Sie sich für das CML-HDV/M.2 TPM R2.0 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt. -
Seite 28: Technische Daten
CML-HDV/M.2 TPM R2.0 1.2 Technische Daten • Micro-ATX-Formfaktor Plattform • Feststoffkondensator-Design Prozessor • Unterstützt Intel® Core -Prozessoren (Sockel 1200) der 10 Generation • 5-Leistungsphasendesign • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Intel® H370 Chipsatz Arbeits- • Dualkanal-DDR4-Speichertechnologie • 2 x DDR4-DIMM-Steckplätze speicher •... - Seite 29 • HWA encodieren/decodieren: AVC/H.264, HEVC/H.265 8 bit, HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit (nur Dekodierung), MPEG2, MJPEG, VC-1 • Drei Grafikkarten-Ausgangsoptionen: D-Sub, DisplayPort 1.2 und HDMI • Unterstützt HDMI 1.4 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30 Hz •...
-
Seite 30: Anschluss
CML-HDV/M.2 TPM R2.0 • 4 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, Speicher RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI und Hot-Plugging • 1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2260/2280- M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)* * Unterstützt NVMe-SSD als Bootplatte... - Seite 31 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
-
Seite 32: Jumpereinstellung
CML-HDV/M.2 TPM R2.0 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen... -
Seite 33: Integrierte Stiftleisten Und Anschlüsse
1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/Austaste, PLED+ PLED- (9-polig, PANEL1) -
Seite 34: Serial-Ata-Iii-Anschlüsse
CML-HDV/M.2 TPM R2.0 Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse (SATA3_0: unterstützen SATA-Datenkabel siehe S. 1, Nr. 7) (obere) für interne Speichergeräte mit (SATA3_1: einer Datenübertragungs- siehe S. 1, Nr. 8) (untere) geschwindigkeit bis 6,0 Gb/s. (SATA3_2: siehe S. 1, Nr. 9) (obere) (SATA3_3: siehe S. - Seite 35 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
- Seite 36 CML-HDV/M.2 TPM R2.0 ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss. (siehe S. 1, Nr. 5) Bitte schließen Sie es zur Nutzung eines 20-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss Dieses Motherboard bietet einen (8-polig, ATX12V1) 8-poligen ATX-12-V- (siehe S.
