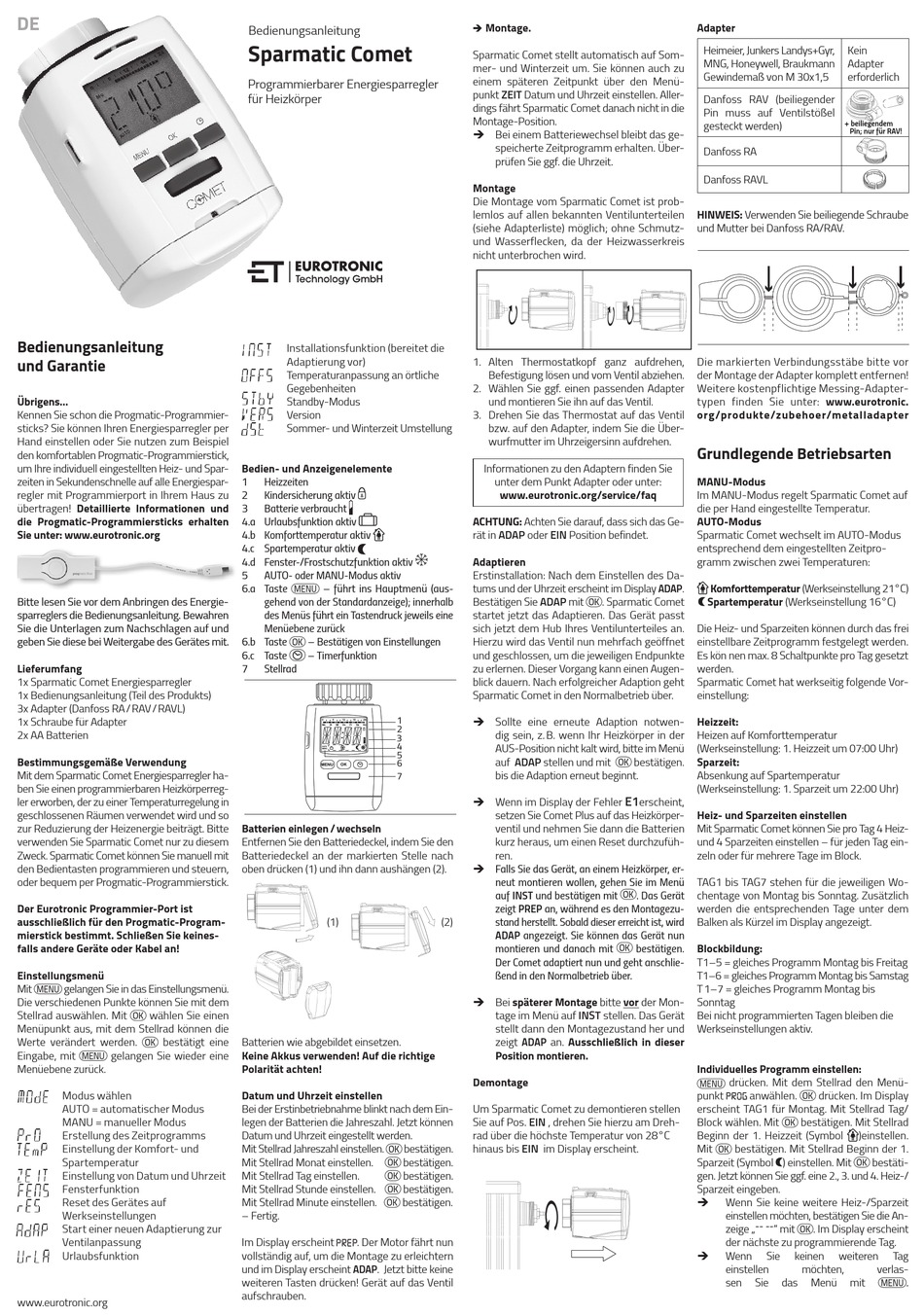

Eurotronic Sparmatic Comet Bedienungsanleitung

DE
Bedienungsanleitung
und Garantie
Übrigens...
Kennen Sie schon die Progmatic-Programmier-
sticks? Sie können Ihren Energiesparregler per
Hand einstellen oder Sie nutzen zum Beispiel
den komfortablen Progmatic-Programmierstick,
um Ihre individuell eingestellten Heiz- und Spar-
zeiten in Sekunden schnelle auf alle Energiespar-
regler mit Programmierport in Ihrem Haus zu
übertragen! Detaillierte Informationen und
die Progmatic-Programmiersticks erhalten
Sie unter: www.eurotronic.org
Bitte lesen Sie vor dem Anbringen des Energie-
sparreglers die Bedienungsanleitung. Bewahren
Sie die Unterlagen zum Nachschlagen auf und
geben Sie diese bei Weitergabe des Gerätes mit.
Lieferumfang
1x Sparmatic Comet Energiesparregler
1x Bedienungsanleitung (Teil des Produkts)
3x Adapter (Danfoss RA / RAV / RAVL)
1x Schraube für Adapter
2x AA Batterien
Bestimmungsgemäße Verwendung
Mit dem Sparmatic Comet Energiesparregler ha-
ben Sie einen programmierbaren Heizkörperreg-
ler erworben, der zu einer Temperaturregelung in
geschlossenen Räumen verwendet wird und so
zur Reduzierung der Heiz energie beiträgt. Bitte
verwenden Sie Sparmatic Comet nur zu diesem
Zweck. Sparmatic Comet können Sie manuell mit
den Bedientasten programmieren und steuern,
oder bequem per Progmatic-Programmierstick.
Der Eurotronic Programmier-Port ist
ausschließlich für den Progmatic-Program-
mierstick bestimmt. Schließen Sie keines-
falls andere Geräte oder Kabel an!
Einstellungsmenü
Mit gelangen Sie in das Einstellungs menü.
Die verschiedenen Punkte können Sie mit dem
Stellrad auswählen. Mit wählen Sie einen
Menüpunkt aus, mit dem Stellrad können die
Werte verändert werden. bestätigt eine
Eingabe, mit gelangen Sie wieder eine
Menüebene zurück.
Modus wählen
AUTO = automatischer Modus
MANU = manueller Modus
Erstellung des Zeitprogramms
Einstellung der Komfort- und
Spartemperatur
Einstellung von Datum und Uhrzeit
Fensterfunktion
Reset des Gerätes auf
Werkseinstellungen
Start einer neuen Adaptierung zur
Ventilanpassung
Urlaubsfunktion
www.eurotronic.org
Bedienungsanleitung
Sparmatic Comet
Programmierbarer Energiesparregler
für Heizkörper
Installationsfunktion (bereitet die
Adaptierung vor)
Temperaturanpassung an örtliche
Gegebenheiten
Standby-Modus
Version
Sommer- und Winterzeit Umstellung

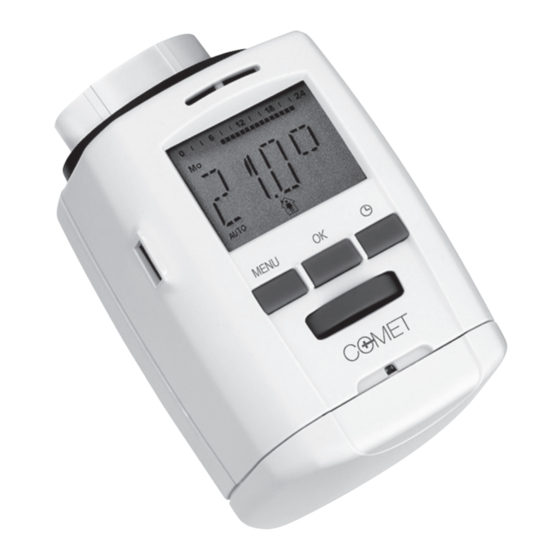

Bedien- und Anzeigenelemente
1 Heizzeiten
2 Kindersicherung aktiv
3 Batterie verbraucht
4.a Urlaubsfunktion aktiv
4.b Komforttem peratur aktiv
4.c Spartemperatur aktiv
4.d Fenster-/Frostschutzfunktion aktiv
5 AUTO- oder MANU-Modus aktiv
6.a Taste – führt ins Hauptmenü (aus-
gehend von der Standardanzeige); innerhalb
des Menüs führt ein Tastendruck jeweils eine
Menüebene zurück
6.b Taste – Bestätigen von Einstellungen
6.c Taste – Timerfunktion
7 Stellrad
1
0 6 12 18 24
2
Mo Di Mi Do Fr Sa So
:
3
4
AUTO
MANU 5
6
7
Batterien einlegen / wechseln
Entfernen Sie den Batteriedeckel, indem Sie den
Batteriedeckel an der markierten Stelle nach
oben drücken (1) und ihn dann aushängen (2).
(1)
Batterien wie abgebildet einsetzen.
Keine Akkus verwenden! Auf die richtige
Polarität achten!
Datum und Uhrzeit einstellen
Bei der Erstinbetriebnahme blinkt nach dem Ein-
legen der Batterien die Jahreszahl. Jetzt können
Datum und Uhrzeit eingestellt werden.
Mit Stellrad Jahreszahl einstellen. bestätigen.
Mit Stellrad Monat einstellen. bestätigen.
Mit Stellrad Tag einstellen. bestätigen.
Mit Stellrad Stunde einstellen. bestätigen.
Mit Stellrad Minute einstellen. bestätigen.
– Fertig.
Im Display erscheint . Der Motor fährt nun
vollständig auf, um die Montage zu erleichtern
und im Display erscheint ADAP. Jetzt bitte keine
weiteren Tasten drücken! Gerät auf das Ventil
aufschrauben.
Montage.

Sparmatic Comet stellt automatisch auf Som-
mer- und Winterzeit um. Sie können auch zu
einem späteren Zeitpunkt über den Menü-
punkt ZEIT Datum und Uhrzeit einstellen. Aller-
dings fährt Sparmatic Comet danach nicht in die
Montage-Position.
 Bei einem Batteriewechsel bleibt das ge-
speicherte Zeitprogramm erhalten. Über-
prüfen Sie ggf. die Uhrzeit.
Montage
Die Montage vom Sparmatic Comet ist prob-
lemlos auf allen bekannten Ventilunterteilen
(siehe Adapterliste) möglich; ohne Schmutz-
und Wasserflecken, da der Heizwasserkreis
nicht unterbrochen wird.
1. Alten Thermostatkopf ganz aufdrehen,
Befestigung lösen und vom Ventil abziehen.
2. Wählen Sie ggf. einen passenden Adapter
und montieren Sie ihn auf das Ventil.
3. Drehen Sie das Thermostat auf das Ventil
bzw. auf den Adapter, indem Sie die Über-
wurfmutter im Uhrzeigersinn aufdrehen.
Informationen zu den Adaptern finden Sie
unter dem Punkt Adapter oder unter:
www.eurotronic.org/service/faq
ACHTUNG: Achten Sie darauf, dass sich das Ge-
rät in ADAP oder EIN Position befindet.
Adaptieren
Erstinstallation: Nach dem Einstellen des Da-
tums und der Uhrzeit erscheint im Display ADAP.
Bestätigen Sie ADAP mit . Sparmatic Comet
startet jetzt das Adaptieren. Das Gerät passt
sich jetzt dem Hub Ihres Ventilunterteiles an.
Hierzu wird das Ventil nun mehrfach geöffnet
und geschlossen, um die jeweiligen Endpunkte
zu erlernen. Dieser Vorgang kann einen Augen-
blick dauern. Nach erfolgreicher Adaption geht
Sparmatic Comet in den Normalbetrieb über.
 Sollte eine erneute Adaption notwen-
dig sein, z. B. wenn Ihr Heizkörper in der
AUS-Position nicht kalt wird, bitte im Menü
auf ADAP stellen und mit
bis die Adaption erneut beginnt.
 Wenn im Display der Fehler
setzen Sie Comet Plus auf das Heizkörper-
ventil und nehmen Sie dann die Batterien
kurz heraus, um einen Reset durchzufüh-
ren.
 Falls Sie das Gerät, an einem Heizkörper, er-
neut montieren wollen, gehen Sie im Menü
auf INST und bestätigen mit
zeigt PREP an, während es den Montagezu-
stand herstellt. Sobald dieser erreicht ist, wird
(2)
ADAP angezeigt. Sie können das Gerät nun
montieren und danach mit
Der Comet adaptiert nun und geht anschlie-
ßend in den Normalbetrieb über.
 Bei späterer Montage bitte vor der Mon-
tage im Menü auf INST stellen. Das Gerät
stellt dann den Montagezustand her und
zeigt ADAP an. Ausschließlich in dieser
Position montieren.
Demontage
Um Sparmatic Comet zu demontieren stellen
Sie auf Pos. EIN , drehen Sie hierzu am Dreh-
rad über die höchste Temperatur von 28°C
hinaus bis EIN im Display erscheint.
Adapter
Heimeier, Junkers Landys+Gyr,
MNG, Honeywell, Braukmann
Gewindemaß von M 30x1,5
Danfoss RAV (beiliegender
Pin muss auf Ventilstößel
gesteckt werden)
Danfoss RA
Danfoss RAVL
HINWEIS: Verwenden Sie beiliegende Schraube
und Mutter bei Danfoss RA/RAV.
Die markierten Verbindungsstäbe bitte vor
der Montage der Adapter komplett entfernen!
Weitere kostenpflichtige Messing-Adapter-
typen finden Sie unter: www.eurotronic.
org/produkte/zubehoer/metalladapter
Grundlegende Betriebsarten
MANU-Modus
Im MANU-Modus regelt Sparmatic Comet auf
die per Hand eingestellte Temperatur.
AUTO-Modus
Sparmatic Comet wechselt im AUTO-Modus
entsprechend dem eingestellten Zeitpro-
gramm zwischen zwei Temperaturen:
Komforttemperatur (Werkseinstellung 21°C)
Spartemperatur (Werkseinstellung 16°C)
Die Heiz- und Sparzeiten können durch das frei
einstellbare Zeitprogramm festgelegt werden.
Es kön nen max. 8 Schaltpunkte pro Tag gesetzt
werden.
Sparmatic Comet hat werkseitig folgende Vor-
einstellung:
Heizzeit:
Heizen auf Komforttemperatur
(Werkseinstellung: 1. Heizzeit um 07:00 Uhr)
bestätigen. Sparzeit:
Absenkung auf Spartemperatur
(Werkseinstellung: 1. Sparzeit um 22:00 Uhr)
E1
erscheint,
Heiz- und Sparzeiten einstellen
Mit Sparmatic Comet können Sie pro Tag 4 Heiz-
und 4 Sparzeiten einstellen – für jeden Tag ein-
zeln oder für mehrere Tage im Block.
TAG1 bis TAG7 stehen für die jeweiligen Wo-
. Das Gerät chentage von Montag bis Sonntag. Zusätzlich
werden die entsprechenden Tage unter dem
Balken als Kürzel im Display angezeigt.
bestätigen. Blockbildung:
T1–5 = gleiches Programm Montag bis Freitag
T1–6 = gleiches Programm Montag bis Samstag
T 1–7 = gleiches Programm Montag bis
Sonntag
Bei nicht programmierten Tagen bleiben die
Werkseinstellungen aktiv.
Individuelles Programm einstellen:
drücken. Mit dem Stellrad den Menü-
punkt anwählen.
erscheint TAG1 für Montag. Mit Stellrad Tag/
Block wählen. Mit
Beginn der 1. Heizzeit (Symbol
Mit bestätigen. Mit Stellrad Beginn der 1.
Sparzeit (Symbol ) einstellen. Mit
gen. Jetzt können Sie ggf. eine 2., 3. und 4. Heiz-/
Sparzeit eingeben.
Wenn Sie keine weitere Heiz-/Sparzeit

einstellen möchten, bestätigen Sie die An-
zeige „ -- -- " mit
der nächste zu programmierende Tag.
Wenn Sie keinen

einstellen
sen Sie das
Kein
Adapter
erforderlich
+ beiliegendem
Pin; nur für RAV!
drücken. Im Display
bestätigen. Mit Stellrad
)einstellen.
bestäti-
. Im Display erscheint
weiteren Tag
möchten, verlas-
Menü mit .
