Inhaltszusammenfassung für Eurotronic Comet Zero ZigBee DHA-257

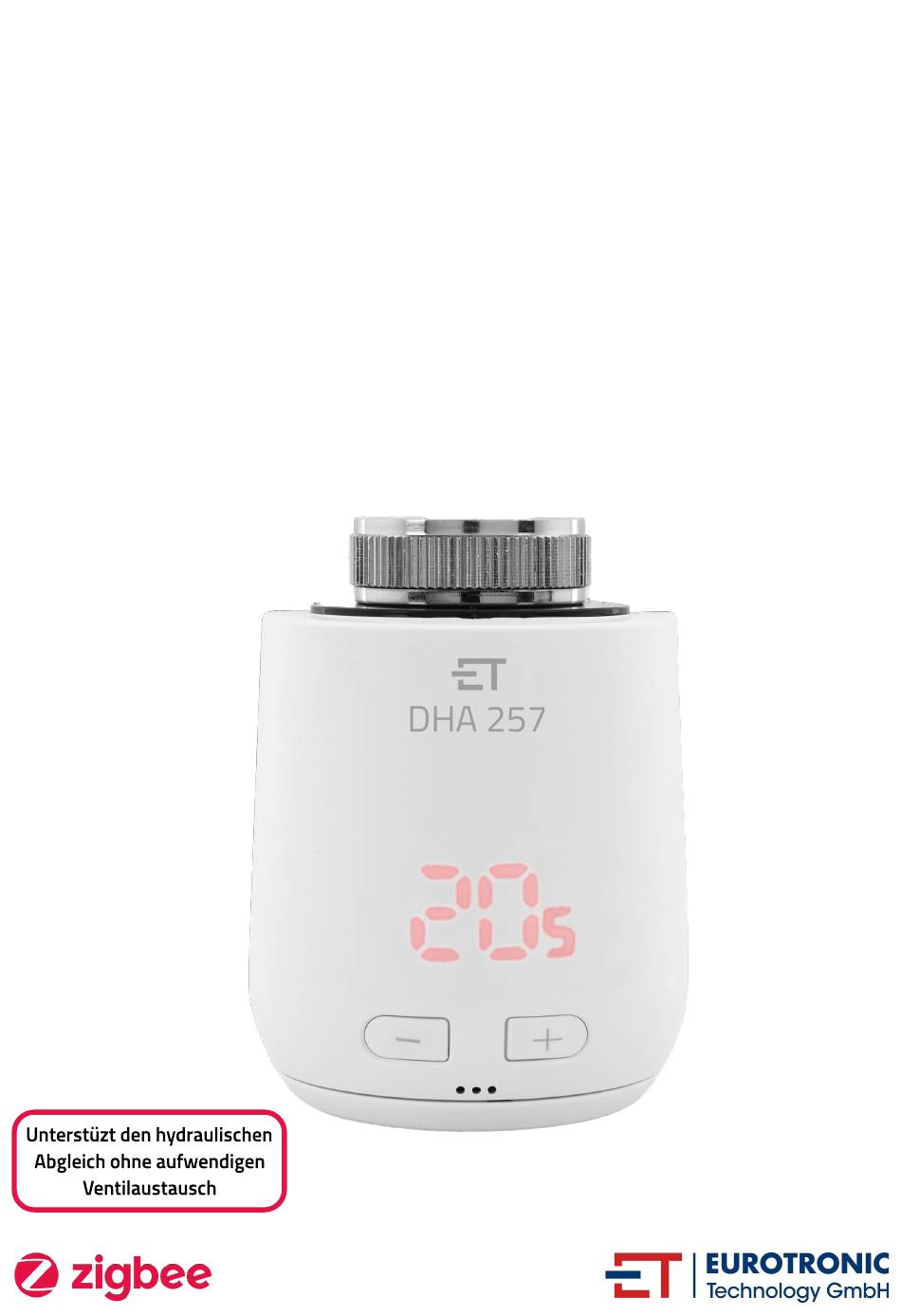

- Seite 1 Energiesparregler Comet Zero ZigBee DHA-257 BEDIENUNGSANLEITUNG...
- Seite 2 Comet Zero ZigBee DHA-257 IMPRESSUM Bedienungsanleitung: Energiesparregler Comet Zero ZigBee DHA-257 Hersteller Stand 2024.10 Version 1.0 / DE EUROtronic Technology GmbH Südweg 1 D-36396 Steinau-Ulmbach Deutschland www.eurotronic.org Herausgeber Ingenieurbüro FORMAT GmbH Ebertstraße 80 D–26382 Wilhelmshaven Deutschland www.format-docu.de Rechtliche Hinweise Alle in diesem Dokument genannten und durch Rechte Dritter geschützten Marken- und Warenzeichen unterliegen uneingeschränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Besitz-...
- Seite 3 Comet Zero ZigBee DHA-257 INHALT Diese Bedienungsanleitung wird Sie bei der Inbetriebnahme und dem Gebrauch Ihres Comet Zero ZigBee DHA-257 begleiten. Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihren Comet Zero ZigBee DHA-257 verwenden. Bewahren Sie diese Bedienungsanleitung auf und händigen Sie alle Unter- lagen bei Weitergabe an Dritte mit aus.
- Seite 4 Comet Zero ZigBee DHA-257 Demontieren ..............26 Fehlerbehebung .
- Seite 5 Comet Zero ZigBee DHA-257 Sicherheitsinformationen SICHERHEITSINFORMATIONEN Neben den Sicherheitsinformationen aus der vorliegenden Bedienungsanleitung sind alle zur Verfügung stehenden Quellen zu beachten. Die in den schriftlichen Ausführungen der bestimmungsgemäßen Verwendung definierten Verwen- dungsbereiche sind zu beachten. DARSTELLUNG VON WARNHINWEISEN Die in dieser Bedienungsanleitung verwendeten Warnhinweise haben die folgende Bedeutung: WARNUNG! Schwere Verletzung oder Tod können eintreten, wenn Warnhinweise mit diesem Signalwort...
- Seite 6 Comet Zero ZigBee DHA-257 Sicherheitsinformationen WARNHINWEISE Im Rahmen der Bedienung Ihres Comet Zero ZigBee DHA-257 und der zugehörigen Komponenten treten Gefahren auf, die durch Beachtung der folgenden Warnhinweise vermieden werden können. WARNUNG! Lebens- und Unfallgefahr für Kleinkinder und Kinder! Es besteht Erstickungsgefahr durch Ihr Gerät und das Verpackungsmaterial.
- Seite 7 Comet Zero ZigBee DHA-257 Sicherheitsinformationen VORSICHT! Verbrennungen durch heißes Heizkörperventil! Berührung kann zu Verbrennungen an der Hand führen. Lassen Sie den Heizkörper vor der Montage, Demontage oder Fehlerbehebung Ihres Geräts ab- Î kühlen. Tragen Sie Schutzhandschuhe. Î VORSICHT! Verletzungsgefahr durch Fehlfunktion! Fehlfunktionen können zu Verletzungen führen.
- Seite 8 Comet Zero ZigBee DHA-257 Sicherheitsinformationen WICHTIG! Sachschaden und Funktionsstörung möglich! Umwelteinflüsse können die Funktionen Ihres Geräts beeinflussen. Halten Sie Ihr Gerät von direkter Sonneneinstrahlung fern. Î Verwenden Sie Ihr Gerät in einer trockenen und staubfreien Umgebung. Î Verwenden Sie ausschließlich Originalzubehör.
- Seite 9 Comet Zero ZigBee DHA-257 Lieferumfang LIEFERUMFANG Prüfen Sie den Lieferumfang vor Inbetriebnahme Ihres Comet Zero ZigBee DHA-257 auf Vollständigkeit sowie optische und technische Mängel. • 1× Energiesparregler Comet Zero ZigBee DHA-257 • 1× Kurzanleitung • 1× Adapterset (Danfoss RA / RAV / RAVL) •...
- Seite 10 Übersicht ÜBERSICHT Vielen Dank, dass Sie sich für ein Produkt der EUROtronic Technology GmbH entschieden haben. Ihr Comet Zero ZigBee DHA-257 ist ein mit dem Funkstandard ZigBee ausgestatteter Energiesparregler für den Heizkörper mit moderner und einfacher Bedienung. Er regelt Ihre Raumtemperatur automatisch nach Ihren Vorgaben und ist konfigurierbar, entweder direkt am Regler oder bequem per Smartphone.
- Seite 11 Comet Zero ZigBee DHA-257 Bedien- und Anzeigeelemente BEDIEN- UND ANZEIGEELEMENTE Der folgende Abschnitt beschreibt die Bedien- und Anzeigeelemente Ihres Comet Zero ZigBee DHA-257. Überwurfmutter Display Taste + (Temperatur erhöhen) Reset-Taster Taste - (Temperatur senken)
- Seite 12 Ihr Comet Zero ZigBee DHA-257 reagiert auf das Reset-Taster drücken und halten für 5 Sek. Entfernen von Befehlen des ZigBee-Controllers (Ex- klusion). Ihr Comet Zero ZigBee DHA-257 wird auf die Werks- Reset-Taster drücken und halten für 10 Sek. einstellungen zurückgesetzt. beide Tasten drücken und für Tastensperre aktivieren / deaktivieren.
- Seite 13 Comet Zero ZigBee DHA-257 Bedien- und Anzeigeelemente ANZEIGEELEMENTE Symbol Bezeichnung Funktion Zeigt eine bestehende Funkverbindung oder einen Kopplungsvor- Funk-Symbol gang an. Wird das Symbol nicht angezeigt, besteht keine Funkver- bindung. Kopplungs-Modus Zeigt den aktiven Kopplungs-Modus an, um das Gerät mit einem (Inklusion) ZigBee-Controller zu verbinden.
- Seite 14 In Betrieb nehmen IN BETRIEB NEHMEN Vor der Montage müssen Sie Ihren Comet Zero ZigBee DHA-257 mit einem ZigBee-Netzwerk verbinden. Der Verbindungsvorgang heißt Inklusion. Das Entfernen aus dem Netzwerk heißt Exklusion. Beide Vorgän- ge müssen von einem primären ZigBee-Controller (Gateway) initiiert werden. Dazu wird der ZigBee-Con- troller in den Kopplungs- oder Entfernen-Modus versetzt.
- Seite 15 Comet Zero ZigBee DHA-257 In Betrieb nehmen MIT ZIGBEE-NETZWERK VERBINDEN Um die vollständigen Funktionen nutzen zu können, müssen Sie Ihren Comet Zero ZigBee DHA-257 mit einem ZigBee-Controller (Gateway) verbinden. Stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind: • Die Batterien in Ihrem Comet Zero ZigBee DHA-257 sind eingesetzt.
- Seite 16 Comet Zero ZigBee DHA-257 In Betrieb nehmen AM HEIZKÖRPER MONTIEREN Wenn im Display Ad angezeigt wird, montieren Sie Ihren Comet Zero ZigBee DHA-257 am gewünschten Heizkörper. Die Montage des Comet Zero ZigBee DHA-257 ist auf allen bekannten Ventilunterteilen möglich (siehe Adapterliste unter www.eurotronic.org/service/faq).
- Seite 17 Comet Zero ZigBee DHA-257 In Betrieb nehmen Stecken Sie Ihren Comet Zero ZigBee DHA-257 auf den Heizkörper und drehen Sie die Überwurfmutter im Uhrzeigersinn. Sie haben Ihren Comet Zero ZigBee DHA-257 erfolgreich montiert. Î Im Anschluss an die Montage starten Sie die Adaptierung, siehe Abschnitt 5.4 Adaptieren auf Î...
- Seite 18 Zero ZigBee DHA-257 in den Normalbetrieb. Die Solltemperatur (21 °C) wird angezeigt. Î Tritt ein Problem mit Ihrem Comet Zero ZigBee DHA-257 auf, ist eine erneute Adaptierung erforderlich. INFORMATION Beim Auftreten von Fehlern drücken Sie die Taste - oder Taste + zum Quittieren der Fehlermeldung und wiederholen Sie den Vorgang.
- Seite 19 BEDIENEN MANUELLE BEDIENUNG Mit den Tasten an Ihrem Comet Zero ZigBee DHA-257 ist eine manuelle Änderung der Temperatur mög- lich. Der Temperaturbereich liegt bei 8 - 28 °C. Wird die Temperatur darüber hinaus erhöht bzw. reduziert, wechselt Ihr Comet Zero ZigBee DHA-257 in den Boost- bzw. in den Aus-Modus.
- Seite 20 Ihres Comet Zero ZigBee DHA-257 automatisch. Im Display wird -- angezeigt. In diesem Fall öffnet Ihr Comet Zero ZigBee DHA-257 das Ventil so lange, bis die Temperatur auf über 8 °C steigt. Dadurch wird ein Einfrieren der Heizkörper verhindert.
- Seite 21 Comet Zero ZigBee DHA-257 Bedienung & Funktionen ZIGBEE-VERBINDUNG TRENNEN Es kann erforderlich sein, die Verbindung zwischen Ihrem Comet Zero ZigBee DHA-257 und Ihrem ZigBee- Controller zu trennen. Stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind: • Die Batterien in Ihrem Comet Zero ZigBee DHA-257 sind eingesetzt.
- Seite 22 Comet Zero ZigBee DHA-257 Bedienung & Funktionen ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN Bei Problemen kann es helfen, Ihren Comet Zero ZigBee DHA-257 auf Werkseinstellungen zurückzusetzen. Öffnen Sie die Batteriefachabdeckung. Halten Sie den Reset-Taster im Batteriefach gedrückt. Nach 5 Sekunden wird im Display LE angezeigt.
- Seite 23 Comet Zero ZigBee DHA-257 Erweiterte Bedienung ZigBee ERWEITERTE BEDIENUNG ZIGBEE Der folgende Abschnitt beschreibt die erweitere Bedienung Ihres Comet Zero ZigBee DHA-257 über den verbundenen ZigBee-Controller. INFORMATION Weitere Informationen zur Bedienung über ZigBee erhalten Sie in der Bedienungsanleitung Ihres Zig- Bee-Controllers.
- Seite 24 Comet Zero ZigBee DHA-257 Erweiterte Bedienung ZigBee KONFIGURATION DES STROMBEDARFS Read/Write Manufacturer Reportable Cluster Attribute Attr. ID Default Value Data Type (R/W) Specific (Y/N) (Y/N) PowerConfigu- ration Battery Charge 0x0021 0x00 0x20 (int8u) Remaining Battery Size 0x0031 0x03 (AA) 0x20 (int8u)
- Seite 25 Comet Zero ZigBee DHA-257 Erweiterte Bedienung ZigBee ATTRIBUT DER SW BUILD ID Dieses Attribut gibt die Firmware-Version Ihres Comet Zero ZigBee DHA-257 an. Bei jeder Veröffentlichung einer neuen Firmware wird der Wert dieses Attributs aktualisiert. PI HEIZBEDARF ATTRIBUT Das Attribut kann nur gelesen (Read) werden. Beim Lesen des Attributs wird eine Ganzzahl ohne Vorzei- chen geliefert, die die aktuelle Ventilstellung darstellt: •...
- Seite 26 Comet Zero ZigBee DHA-257 Demontieren DEMONTIEREN Bei Bedarf können Sie Ihren Comet Zero ZigBee DHA-257 vom Heizkörperventil demontieren. Stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind: • Die Batterien in Ihrem Comet Zero ZigBee DHA-257 sind eingesetzt. • Die Verbindung zum ZigBee-Controller wurde getrennt, siehe Abschnitt 6.3 ZigBee-Verbindung trennen auf Seite 21.
- Seite 27 Comet Zero ZigBee DHA-257 Fehlerbehebung FEHLERBEHEBUNG Bei Ihrem Comet Zero ZigBee DHA-257 kann es zu Problemen kommen. Die folgenden Informationen helfen Ihnen, Fehler zu beheben. Problem Ursache Lösung Die Kopplung mit dem ZigBee-Con- • Drücken Sie eine beliebige Taste. troller ist fehlgeschlagen.
- Seite 28 Reinigung und Lagerung 10 REINIGUNG UND LAGERUNG Schalten Sie Ihren Comet Zero ZigBee DHA-257 aus und entnehmen Sie die Batterien, wenn Sie Ihren Comet Zero ZigBee DHA-257 längere Zeit nicht nutzen. Lagern Sie Ihren Comet Zero ZigBee DHA-257 an einem trockenen, staubfreien Ort.
- Seite 29 Anhang 11 ANHANG Die folgenden Abschnitte enthalten Informationen zu Technischen Daten, dem Kundenservice sowie weite- re rechtliche Informationen. 11.1 TECHNISCHE DATEN Die folgende Liste enthält die technischen Daten Ihres Comet Zero ZigBee DHA-257: Bezeichnung Comet Zero ZigBee DHA-257 700257 Artikelnummer...
- Seite 30 Die folgende Übersicht enthält Informationen zu den Ventilen und den benötigten Adaptern. Im Liefer- umfang Ihres Comet Zero ZigBee DHA-257 sind die Adapter für Danfoss RAV, Danfoss RA und Danfoss RAVL enthalten. Bei der Verwendung des Adapters Danfoss RAV muss der RAV-Pin auf den Ventilstößel gesteckt werden.
- Seite 31 Comet Zero ZigBee DHA-257 Anhang INFORMATION Entfernen Sie die Verbindungsstücke der Kunststoff-Adapter (siehe Abbildung), bevor Sie einen der beiliegenden Adapter verwenden. Verwenden Sie bei den Adaptern Danfoss RAV und Danfoss RA die beiliegende Schraube und Mutter. VORSICHT! Schnittgefahr! Die mitgelieferten Adapter und die Stößelverlängerung sind durch Kunststoffstege miteinan- der verbunden.
- Seite 32 Comet Zero ZigBee DHA-257 Anhang 11.3 SUPPORT UND KONTAKT Für technischen Support können Sie Kontakt zu uns aufnehmen. Wir freuen uns, Ihnen bei Ihrem Anliegen behilflich zu sein: Telefon: +49 (0) 6667 91847- 0 Email: support@eurotronic.org EUROtronic Technology GmbH Kundenservice: Südweg 1...
- Seite 33 Comet Zero ZigBee DHA-257 Anhang 11.5 VEREINFACHTE KONFORMITÄTSERKLÄRUNG Hiermit erklärt EUROtronic Technology GmbH, dass der Funkanlagentyp Comet Zero ZigBee DHA-257 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https:/ /eurotronic.org/service/downloads 11.6 GARANTIEHINWEIS Die Garantiezeit beträgt 24 Monate und beginnt am Tag des Kaufs. Bewahren Sie den Kassenbon als Nachweis für den Kauf auf.
- Seite 34 EUROtronic Technology GmbH Südweg 1 | 36396 Steinau-Ulmbach | Deutschland/Germany www.eurotronic.org...
