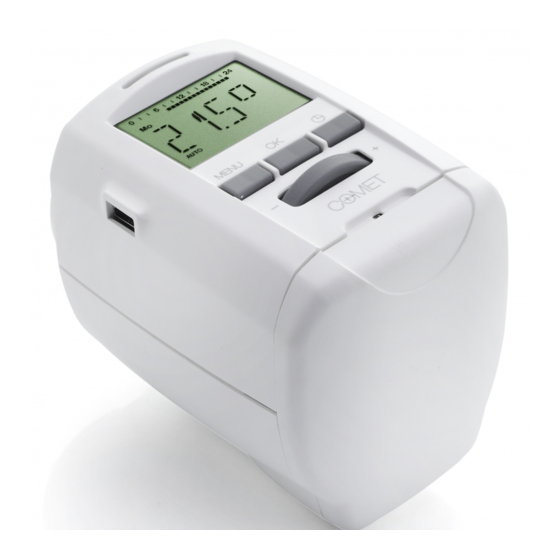

Eurotronic Sparmatic Comet Bedienungsanleitung

sparmatic
COMET
Programmierbarer
Energiespar-Regler
für Heizkörper
Bedienungsanleitung
und Garantie
www.eurotronic.org
Bedien- und Anzeigenelemente
1 Heizzeiten
2 Kindersicherung
aktiv 0 6 12 18 24
Mo Di Mi Do Fr Sa So
:
3 Batterie
verbraucht
AUTO
MANU
4.a Urlaubsfunktion
aktiv MENU OK
4.b Komforttem peratur
aktiv
4.c Spartemperatur
aktiv
4.d Fenster-/Frost-
schutzfunktion aktiv
5 AUTO- oder MANU-Modus aktiv
6.a Taste – führt ins Hauptmenü
MENU
(ausgehend von der Standardanzeige);
innerhalb des Menüs führt ein Tastendruck
jeweils eine Menüebene zurück
6.b Taste – Bestätigen von Einstellungen
OK
6.c Taste – Timerfunktion
7 Stellrad
Übrigens...
Kennen Sie schon PROGmatic? – Sie können
SPARmatic comet per Hand einstellen oder Sie
nutzen unseren komfortablen PROGmatic Pro-
grammierstick, um Ihre individuell eingestellten
Heiz- und Sparzeiten in Sekunden schnelle auf alle
EUROtronic Energiespar-Regler mit Programmier-
Port in Ihrem Haus zu übertragen!
*PROGmatic erhalten Sie
im gut sor tierten Fach-
handel oder unter:
www.eurotronic.org
2
Einstellungsmenü
Mit gelangen Sie in das Einstellungs menü.
MENU
Die verschiedenen Punkte können Sie mit dem
Stellrad auswählen. Mit wählen Sie einen
OK
1
Menüpunkt aus, mit dem Stellrad können die Wer-
2
te verändert werden. bestätigt eine Eingabe,
OK
3
mit gelangen Sie wieder eine Menüebene
MENU
4
zurück.
5
6
Modus wählen
AUTO = automatischer Modus
MANU = manueller Modus
7
Erstellung des Zeitprogramms
Einstellung der Komfort- und
Spartemperatur
Einstellung von Datum und Uhrzeit
Fensterfunktion
Reset des Gerätes auf
Werkseinstellungen
Start einer neuen Adaptierung zur
Ventilanpassung
Urlaubsfunktion
Installationsfunktion (Bitte Regler nur in
dieser Position auf den Kupplungsring
aufstecken)
Temperaturanpassung an örtliche
Gegebenheiten
Standby-Modus
5 6
Inhalt
4 – Lieferumfang,
bestimmungsgemäße Verwendung
5 – Bedien- und Anzeigenelemente
6 – Einstellungsmenü
7 – Batterien einlegen / wechseln
8 – Datum und Uhrzeit einstellen
9 – Montage
10 – Demontage
11 – Adaptieren
12 – Grundlegende Betriebsarten
13 – Heiz- und Sparzeiten einstellen
14 – Komfort- und Spartemperatur einstellen
15 – Manuelle Bedienung
15 – Weitere Funktionen
19 – Reinigung und Altgeräte
20 – Adapter
21 – Hilfe
22 – Konformitätserklärung und Garantiehinweis
Batterien einlegen / wechseln
Entfernen Sie den Batteriedeckel, indem Sie den
Batteriedeckel an der markierten Stelle nach
oben drücken (1) und ihn dann aushängen (2).
(1)
(2)
Setzen Sie dann die Batterien wie abgebildet ein.
Verwenden Sie keine Akkus!
Achten Sie auf die richtige Polarität!
Warnhinweis: Batterien niemals wieder aufl aden,
nicht kurzschließen, nicht auseinander neh-
men – Explosionsgefahr! Erschöpfte Batterien
umgehend aus dem Gerät entfernen. Batterien
vor starker Erwärmung schützen – erhöhte Aus-
laufgefahr! Keine gebrauchten und neue Batterien
zusammen verwenden. Batterie und Geräte-
kontakte vor dem Einlegen bei Bedarf reinigen.
Batterien von Kindern fernhalten, Kontakt mit
Haut, Augen und Schleimhäuten vermeiden. Bei
Kontakt mit Batteriesäure die betroffenen Stellen
sofort mit reichlich klarem Wasser spülen und
umgehend einen Arzt aufsuchen.
Bitte lesen Sie vor dem Anbringen des Energie-
spar-Reglers die Bedienungsanleitung. Bewahren
Sie die Unterlagen zum Nachschlagen auf und
geben Sie diese bei Weitergabe des Gerätes mit.
Lieferumfang
1 SPARmatic comet Energiespar-Regler
1 Bedienungsanleitung
1 Kupplungsring
3 Adapter (Danfoss RA, Danfoss RAV,
Danfoss RAVL)
Bestimmungsgemäße Verwendung
Mit dem SPARmatic comet Energiespar-Regler
haben Sie einen programmierbaren Heizkörper-
regler erworben, der zu einer Temperaturregelung
in geschlossenen Räumen verwendet werden
kann und so zur Reduzierung der Heiz energie
beitragen kann. – Bitte verwenden Sie
SPARmatic comet nur zu diesem Zweck.
Der EUROtronic Programmier-Port ist ausschließ-
lich für unseren PROGmatic Programmierstick
bestimmt. Schließen Sie keinesfalls andere
Geräte an!
3 4
Datum und Uhrzeit einstellen
Bei der Erstinbetriebnahme blinkt nach dem
Einlegen der Batterien die Jahreszahl. Jetzt können
Datum und Uhrzeit eingestellt werden.
Mit Stellrad Jahreszahl einstellen.
OK
Mit Stellrad Monat einstellen.
OK
Mit Stellrad Tag einstellen.
OK
Mit Stellrad Stunde einstellen.
OK
Mit Stellrad Minute einstellen.
OK
– Fertig.
Im Display erscheint . Der Motor fährt nun
vollständig auf, um die Montage zu erleichtern.
Sobald SPARmatic comet montagebereit ist, er-
scheint im Display ( - jederzeit im Menü
auswählbar). Jetzt bitte keine weiteren Tasten
drücken! Gerät auf Kup plungsring aufstecken.
➔ Montage.
SPARmatic comet stellt automatisch auf Som-
mer- und Winterzeit um. Sie können auch zu
einem späteren Zeitpunkt über den Menüpunkt
Datum und Uhrzeit einstellen. Allerdings
fährt SPARmatic comet danach nicht in die
Montage-Position.
➔ Bei einem Batteriewechsel bleibt das
gespeicherte Zeitprogramm erhalten.
Überprüfen Sie ggf. die Uhrzeit.
7 8
bestätigen.
bestätigen.
bestätigen.
bestätigen.
bestätigen.
