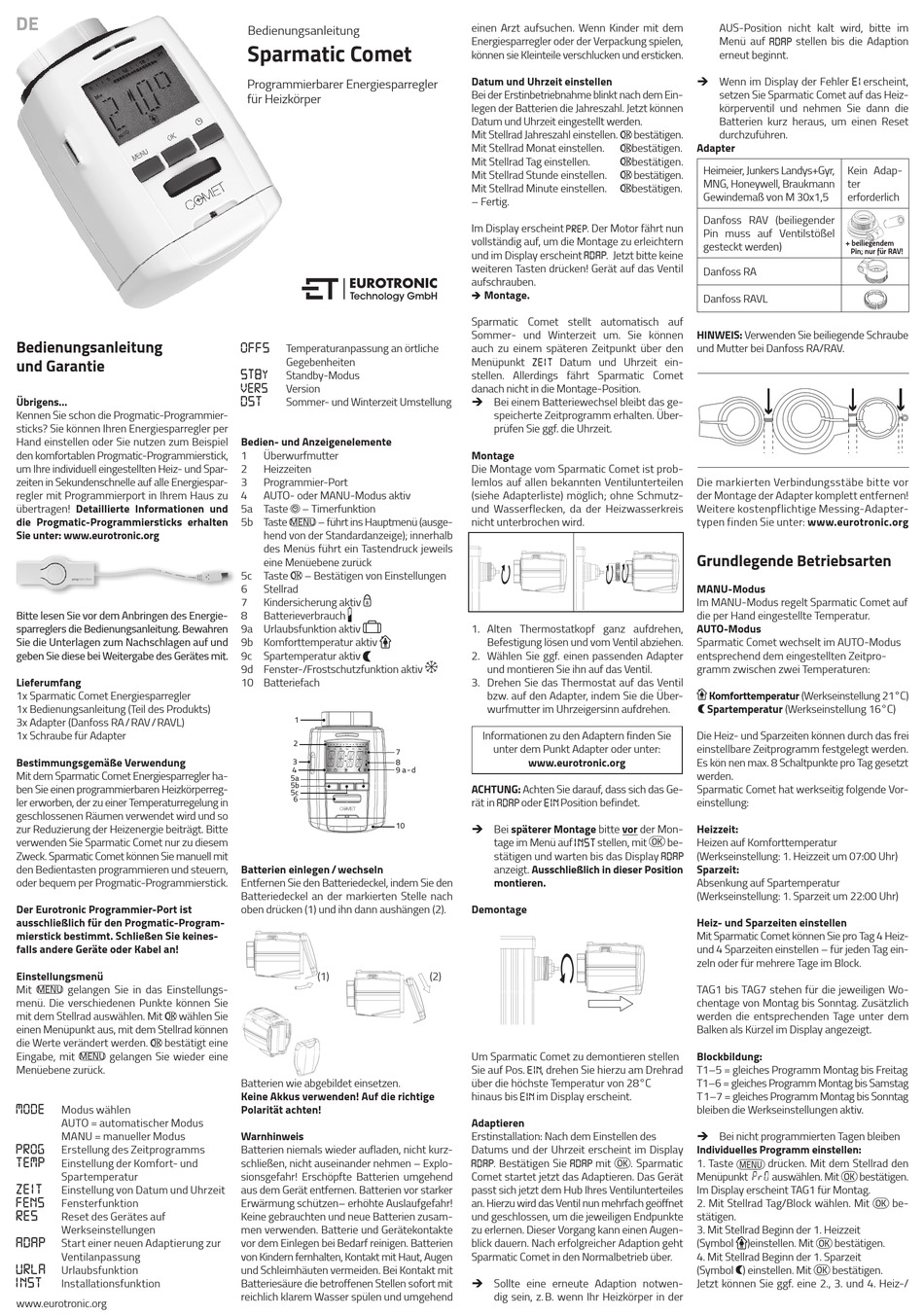

DE
Bedienungsanleitung
und Garantie
Übrigens...
Kennen Sie schon die Progmatic-Programmier-
sticks? Sie können Ihren Energiesparregler per
Hand einstellen oder Sie nutzen zum Beispiel
den komfortablen Progmatic-Programmierstick,
um Ihre individuell eingestellten Heiz- und Spar-
zeiten in Sekunden schnelle auf alle Energiespar-
regler mit Programmierport in Ihrem Haus zu
übertragen! Detaillierte Informationen und
die Progmatic-Programmiersticks erhalten
Sie unter: www.eurotronic.org
Bitte lesen Sie vor dem Anbringen des Energie-
sparreglers die Bedienungsanleitung. Bewahren
Sie die Unterlagen zum Nachschlagen auf und
geben Sie diese bei Weitergabe des Gerätes mit.
Lieferumfang
1x Sparmatic Comet Energiesparregler
1x Bedienungsanleitung (Teil des Produkts)
3x Adapter (Danfoss RA / RAV / RAVL)
1x Schraube für Adapter
Bestimmungsgemäße Verwendung
Mit dem Sparmatic Comet Energiesparregler ha-
ben Sie einen programmierbaren Heizkörperreg-
ler erworben, der zu einer Temperaturregelung in
geschlossenen Räumen verwendet wird und so
zur Reduzierung der Heiz energie beiträgt. Bitte
verwenden Sie Sparmatic Comet nur zu diesem
Zweck. Sparmatic Comet können Sie manuell mit
den Bedientasten programmieren und steuern,
oder bequem per Progmatic-Programmierstick.
Der Eurotronic Programmier-Port ist
ausschließlich für den Progmatic-Program-
mierstick bestimmt. Schließen Sie keines-
falls andere Geräte oder Kabel an!
Einstellungsmenü
Mit gelangen Sie in das Einstellungs-
menü. Die verschiedenen Punkte können Sie
mit dem Stellrad auswählen. Mit wählen Sie
einen Menüpunkt aus, mit dem Stellrad können
die Werte verändert werden. bestätigt eine
Eingabe, mit gelangen Sie wieder eine
Menüebene zurück.
Modus wählen
AUTO = automatischer Modus
MANU = manueller Modus
Erstellung des Zeitprogramms
Einstellung der Komfort- und
Spartemperatur
Einstellung von Datum und Uhrzeit
Fensterfunktion
Reset des Gerätes auf
Werkseinstellungen
Start einer neuen Adaptierung zur
Ventilanpassung
Urlaubsfunktion
Installationsfunktion
www.eurotronic.org
Bedienungsanleitung
Sparmatic Comet
Programmierbarer Energiesparregler
für Heizkörper
Temperaturanpassung an örtliche
Gegebenheiten
Standby-Modus
Version
Sommer- und Winterzeit Umstellung

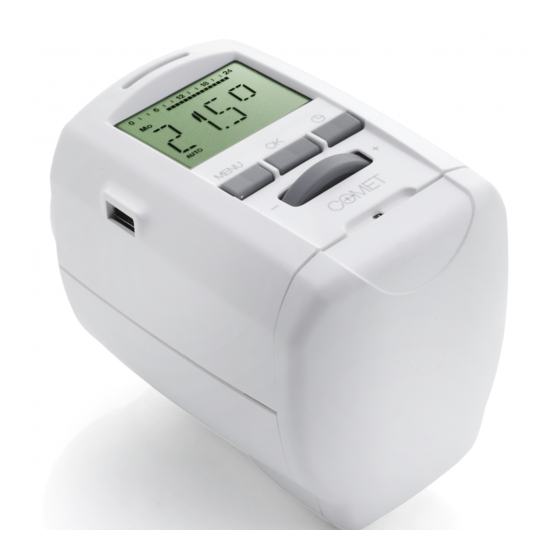

Bedien- und Anzeigenelemente
1 Überwurfmutter
2 Heizzeiten
3 Programmier-Port
4 AUTO- oder MANU-Modus aktiv
5a Taste – Timerfunktion
5b Taste – führt ins Hauptmenü (ausge-
hend von der Standardanzeige); innerhalb
des Menüs führt ein Tastendruck jeweils
eine Menüebene zurück
5c Taste – Bestätigen von Einstellungen
6 Stellrad
7 Kindersicherung aktiv
8 Batterieverbrauch
9a Urlaubsfunktion aktiv
9b Komforttem peratur aktiv
9c Spartemperatur aktiv
9d Fenster-/Frostschutzfunktion aktiv
10 Batteriefach
1
2
0 6 12 18 24
7
Mo Di Mi Do Fr Sa So
:
3
8
4 9 a - d
AUTO
MANU
5a
5b
5c
6
COMET
10
Batterien einlegen / wechseln
Entfernen Sie den Batteriedeckel, indem Sie den
Batteriedeckel an der markierten Stelle nach
oben drücken (1) und ihn dann aushängen (2).
(1)
Batterien wie abgebildet einsetzen.
Keine Akkus verwenden! Auf die richtige
Polarität achten!
Warnhinweis
Batterien niemals wieder aufladen, nicht kurz-
schließen, nicht auseinander nehmen – Explo-
sionsgefahr! Erschöpfte Batterien umgehend
aus dem Gerät entfernen. Batterien vor starker
Erwärmung schützen– erhöhte Auslaufgefahr!
Keine gebrauchten und neue Batterien zusam-
men verwenden. Batterie und Gerätekontakte
vor dem Einlegen bei Bedarf reinigen. Batterien
von Kindern fernhalten, Kontakt mit Haut, Augen
und Schleimhäuten vermeiden. Bei Kontakt mit
Batteriesäure die betroffenen Stellen sofort mit
reichlich klarem Wasser spülen und umgehend
einen Arzt aufsuchen. Wenn Kinder mit dem
Energiesparregler oder der Verpackung spielen,
können sie Kleinteile verschlucken und ersticken.
Datum und Uhrzeit einstellen
Bei der Erstinbetriebnahme blinkt nach dem Ein-
legen der Batterien die Jahreszahl. Jetzt können
Datum und Uhrzeit eingestellt werden.
Mit Stellrad Jahreszahl einstellen.
Mit Stellrad Monat einstellen.
Mit Stellrad Tag einstellen.
Mit Stellrad Stunde einstellen.
Mit Stellrad Minute einstellen.
– Fertig.
Im Display erscheint . Der Motor fährt nun
vollständig auf, um die Montage zu erleichtern
und im Display erscheint
weiteren Tasten drücken! Gerät auf das Ventil
aufschrauben.
Montage.

Sparmatic Comet stellt automatisch auf
Sommer- und Winterzeit um. Sie können
auch zu einem späteren Zeitpunkt über den
Menüpunkt Datum und Uhrzeit ein-
stellen. Allerdings fährt Sparmatic Comet
danach nicht in die Montage-Position.
 Bei einem Batteriewechsel bleibt das ge-
speicherte Zeitprogramm erhalten. Über-
prüfen Sie ggf. die Uhrzeit.
Montage
Die Montage vom Sparmatic Comet ist prob-
lemlos auf allen bekannten Ventilunterteilen
(siehe Adapterliste) möglich; ohne Schmutz-
und Wasserflecken, da der Heizwasserkreis
nicht unterbrochen wird.
1. Alten Thermostatkopf ganz aufdrehen,
Befestigung lösen und vom Ventil abziehen.
2. Wählen Sie ggf. einen passenden Adapter
und montieren Sie ihn auf das Ventil.
3. Drehen Sie das Thermostat auf das Ventil
bzw. auf den Adapter, indem Sie die Über-
wurfmutter im Uhrzeigersinn aufdrehen.
Informationen zu den Adaptern finden Sie
unter dem Punkt Adapter oder unter:
www.eurotronic.org
ACHTUNG: Achten Sie darauf, dass sich das Ge-
rät in oder Position befindet.
 Bei späterer Montage bitte vor der Mon-
tage im Menü auf stellen, mit
stätigen und warten bis das Display
anzeigt. Ausschließlich in dieser Position
montieren.
Demontage
(2)
Um Sparmatic Comet zu demontieren stellen
Sie auf Pos. , drehen Sie hierzu am Drehrad
über die höchste Temperatur von 28°C
hinaus bis im Display erscheint.
Adaptieren
Erstinstallation: Nach dem Einstellen des
Datums und der Uhrzeit erscheint im Display
. Bestätigen Sie mit
Comet startet jetzt das Adaptieren. Das Gerät
passt sich jetzt dem Hub Ihres Ventilunterteiles
an. Hierzu wird das Ventil nun mehrfach geöffnet
und geschlossen, um die jeweiligen Endpunkte
zu erlernen. Dieser Vorgang kann einen Augen-
blick dauern. Nach erfolgreicher Adaption geht
Sparmatic Comet in den Normalbetrieb über.
 Sollte eine erneute Adaption notwen-
dig sein, z. B. wenn Ihr Heizkörper in der
AUS-Position nicht kalt wird, bitte im
Menü auf
erneut beginnt.
 Wenn im Display der Fehler
setzen Sie Sparmatic Comet auf das Heiz-
körperventil und nehmen Sie dann die
Batterien kurz heraus, um einen Reset
bestätigen. durchzuführen.
bestätigen. Adapter
bestätigen.
Heimeier, Junkers Landys+Gyr,
bestätigen.
MNG, Honeywell, Braukmann
bestätigen.
Gewindemaß von M 30x1,5
Danfoss RAV (beiliegender
Pin muss auf Ventilstößel
gesteckt werden)
. Jetzt bitte keine
Danfoss RA
Danfoss RAVL
HINWEIS: Verwenden Sie beiliegende Schraube
und Mutter bei Danfoss RA/RAV.
Die markierten Verbindungsstäbe bitte vor
der Montage der Adapter komplett entfernen!
Weitere kostenpflichtige Messing-Adapter-
typen finden Sie unter: www.eurotronic.org
Grundlegende Betriebsarten
MANU-Modus
Im MANU-Modus regelt Sparmatic Comet auf
die per Hand eingestellte Temperatur.
AUTO-Modus
Sparmatic Comet wechselt im AUTO-Modus
entsprechend dem eingestellten Zeitpro-
gramm zwischen zwei Temperaturen:
Komforttemperatur (Werkseinstellung 21°C)
Spartemperatur (Werkseinstellung 16°C)
Die Heiz- und Sparzeiten können durch das frei
einstellbare Zeitprogramm festgelegt werden.
Es kön nen max. 8 Schaltpunkte pro Tag gesetzt
werden.
Sparmatic Comet hat werkseitig folgende Vor-
einstellung:
Heizzeit:
be- Heizen auf Komforttemperatur
(Werkseinstellung: 1. Heizzeit um 07:00 Uhr)
Sparzeit:
Absenkung auf Spartemperatur
(Werkseinstellung: 1. Sparzeit um 22:00 Uhr)
Heiz- und Sparzeiten einstellen
Mit Sparmatic Comet können Sie pro Tag 4 Heiz-
und 4 Sparzeiten einstellen – für jeden Tag ein-
zeln oder für mehrere Tage im Block.
TAG1 bis TAG7 stehen für die jeweiligen Wo-
chentage von Montag bis Sonntag. Zusätzlich
werden die entsprechenden Tage unter dem
Balken als Kürzel im Display angezeigt.
Blockbildung:
T1–5 = gleiches Programm Montag bis Freitag
T1–6 = gleiches Programm Montag bis Samstag
T 1–7 = gleiches Programm Montag bis Sonntag
bleiben die Werkseinstellungen aktiv.
 Bei nicht programmierten Tagen bleiben
Individuelles Programm einstellen:
. Sparmatic 1. Taste drücken. Mit dem Stellrad den
Menüpunkt auswählen. Mit
Im Display erscheint TAG1 für Montag.
2. Mit Stellrad Tag/Block wählen. Mit
stätigen.
3. Mit Stellrad Beginn der 1. Heizzeit
(Symbol )einstellen. Mit
4. Mit Stellrad Beginn der 1. Sparzeit
(Symbol ) einstellen. Mit
Jetzt können Sie ggf. eine 2., 3. und 4. Heiz-/
stellen bis die Adaption
erscheint,
Kein Adap-
ter
erforderlich
+ beiliegendem
Pin; nur für RAV!
bestätigen.
be-
bestätigen.
bestätigen.
