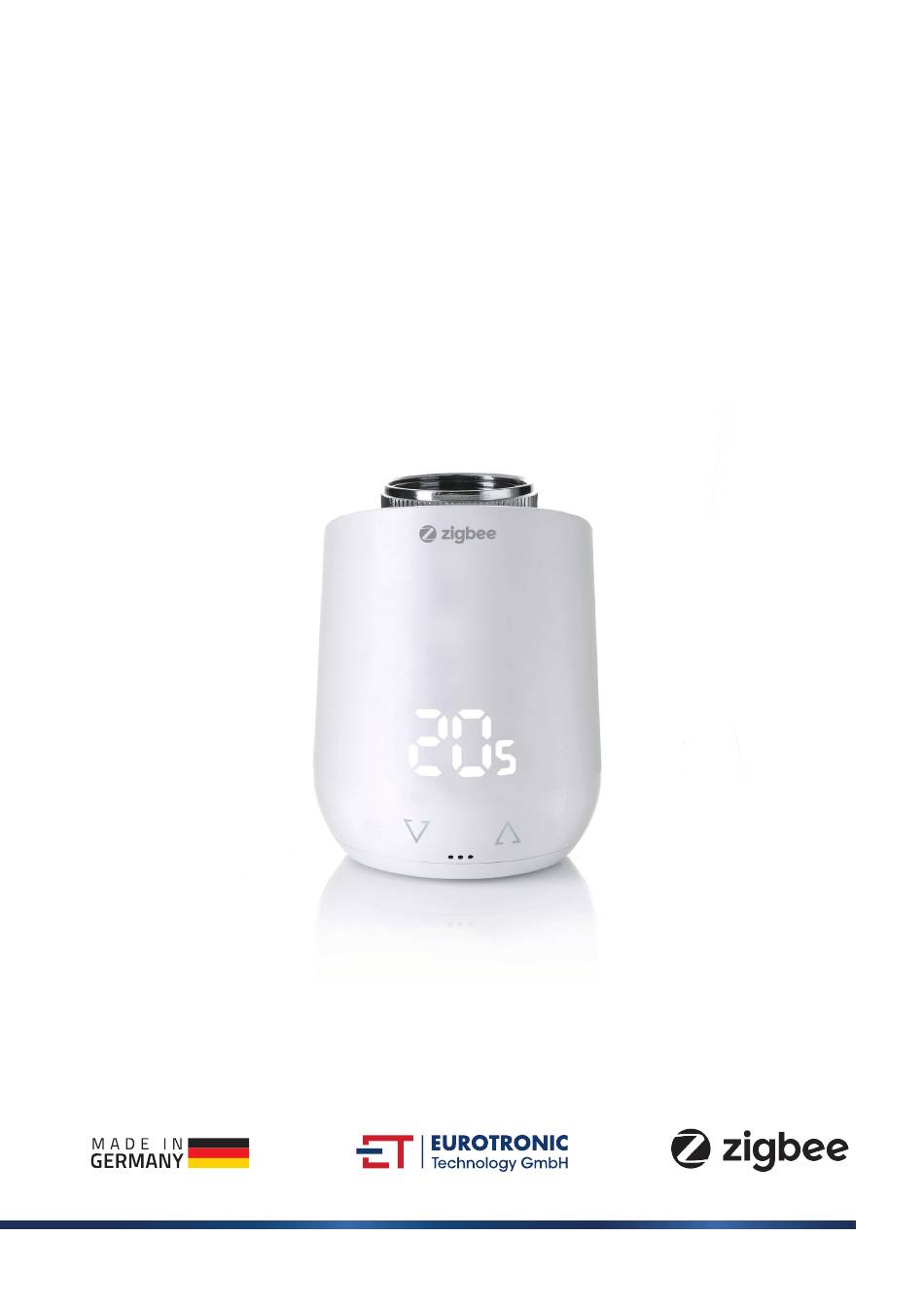

  • Seite 1 Comet Zigbee ® ENERGIESPARREGLER MIT ZIGBEE www.eurotronic.org...

  • Seite 2: Inhaltsverzeichnis

    Einbindung in ein Zigbee Netzwerk Montage am Heizkörper Adapter 9 -10 Adaptierung 10 -11 Gerät aus Zigbee Netzwerk entfernen Demontage eines Comet Zigbee Auf Werkseinstellungen zurücksetzen Bedienung des Thermostats Einstellen der Solltemperatur Setzen der Kindersicherung / Tastensperre Wechsel der Betriebsart Fenster-Offen-Erkennung...

  • Seite 3: Lieferumfang

    1. LIEFERUMFANG 1x Comet Zigbee Energiesparregler 1x Quick Start Guide 3x Adapter für Danfoss Ventile (Danfoss RA / RAV / RAVL) 1x Schraube für Adapter 2x LR6/Mignon/AA Batterien HINWEIS: Die nachstehenden Abbildungen dienen lediglich der Veranschaulichung und können vom tatsächlichen Produkt abweichen.

  • Seite 4: Warnhinweise

    - Comet Zigbee ist für die Verwendung in Gebäuden vorgesehen. - Betreiben Sie Comet Zigbee nur wie in der Bedienungsanleitung beschrieben. - Comet Zigbee sollte nur an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung in Gebrauch ge- nommen werden.

  • Seite 5: Vorwort

    3. VORWORT Vielen Dank, dass Sie sich für ein Produkt der Eurotronic Technology GmbH entschieden haben. Dieses Gerät kann die Temperatur in Ihren Räumen bequem und ganz nach Ihren Wünschen anpassen und hilft Ihnen dabei, Ihre Heizkosten effektiv zu senken.

  • Seite 6: Led-Signale

    LED-SIGNALE Radio symbol: Informiert über Funkverbindung und Hinzufügungsvor- gänge. Schaltet sich ein, wenn eine Funkverbindung besteht.Schaltet sich aus, wenn die Funkverbindung unterbrochen wird. Pairing mode (Inclusion) aktiv. Exclusion mode aktiv. Adaptatierung muss gestartet werden. Animation: Leuchtet während die Adaptierung läuft. Animation: Leuchtet auf wenn die Tastensperre aktiviert/ deaktiviert ist.

  • Seite 7: Inbetriebnahme

    Legen Sie nun die Batterien ein. Achten Sie auf die richtige Polarität! Verwenden Sie keine wiederaufladbaren Batterien! Bringen Sie die Batterieabdeckung wieder am Comet Zigbee an (Abb.2), indem Sie sie andrücken, bis sie einrastet. Im Falle eines späteren Batteriewechsels bleibt die Konfiguration Ihres Comet Zigbee erhalten.

  • Seite 8: Hinzufügen In Ein Zigbee Netzwerk

    HINZUFÜGEN IN EIN ZIGBEE NETZWERK Versetzen Sie Ihren primären Zigbee-Controller in den Include-Modus. Wenn Comet Zigbee erfolgreich hinzugefügt wurde, zeigt die LED-Anzeige die empfangene Node-ID an. Hinzufügen erfolgreich Funksymbol erleuchtet Hinzufügen wird ausgeführt. Hinzufügen erfolgreich. Zähler zählt von 99 zurück.

  • Seite 9: Montage Am Heizkörper

    2. Wählen Sie gegebenfalls einen passenden Adapter und montieren Sie ihn auf das Ventil (Abb.4). 3. Drehen Sie das Thermostat auf das Ventil bzw. auf den Adapter, indem Sie die Überwurfmutter im Uhrzeigersinn aufdrehen (Abb.5). Haben Sie den Comet Zigbee am Ventil montiert, fahren sie mit 5.4 Adaptieren fort. 5.4. ADAPTER Abb. 6 Hinweis: Entfernen Sie die Verbindungsstücke der Kunststoffadapter vollständig (Abb.6), bevor Sie einen der beiliegenden Adapt-...

  • Seite 10: Adaptierung

    Weitere kostenpflichtige Metalladapter können Sie bei unseren Partnern erwerben. Eine Übersicht der Metalladapter und entsprechende Bestellmöglichkeiten finden Sie unter folgendem Link: https:/ /eurotronic.org/produkte/zubehoer/metalladapter/ Falls Sie nicht sicher sind, welches Ventil Sie haben, schauen Sie unter: https:/ /eurotronic.org/service/faq unter dem Button Adapterliste“.

  • Seite 11: Gerät Aus Zigbee Netzwerk Entfernen

    Adaptieren Fehler Mech. error buy here Adapter Montageposition wird vorberei Taste zusammen Adaption tet. Animation wird angezeigt. für 3 Sek. gedrückt halten. fehlgeschlagen. Wiederholen Sie den Vorgang. oder Taste löscht Fehlermeldung GERÄT AUS DEM ZIGBEE NETZWERK ENTFERNEN Bringen Sie bitte Ihren Zigbee Kontroller in den Entfernmodus (Exclusion). Danach halten Sie den Taster im Batteriefach für 5 Sekunden gedrückt bis LE”...

  • Seite 12: Demontage Eines Comet Zigbee

    DEMONTAGE DES COMET ZIGBEE Entfernen Sie den Comet Zigbee aus dem Netzwerk, bevor Sie das Gerät demontieren. Hierzu bringen Sie bitte Ihren Zigbee Controller in den Entfernmodus (Exclusion). Danach halten Sie den Taster im Batteriefach für 5 Sekunden gedrückt (Abb.7). Die LED-Anzeige zeigt bei erfolgreichem Entfernen Node ID 0 und der Ventilstößel fährt in Montage- position.

  • Seite 13: Bedienung Des Thermostats

    Die lokale Änderung der Solltemperatur versetzt den Comet Zigbee in den Heizmodus. Die Solltemperatur des Absenkmodus kann nur per Funk eingestellt werden. Der Eingabebereich der Solltemperatur beträgt 8°- 28°C. Wird die Temperatur darüber hinaus erhöht bzw. reduziert, wechselt der Comet Zigbee in den Boost- bzw. in den Aus-Modus. SETZEN DER KINDERSICHERUNG/TASTENSPERRE Die Tastensperre kann durch gleichzeitiges gedrückt halten der...

  • Seite 14: Bedienung Zigbee

    0x42 (0-16 byte String) Power Source 0x0007 0x03 (battery) 0x30 (8-bit enum) Product Code 0x000A 1002 = Eurotro- 0x42 (0-8 nic Comet Zigbee byte String) SW Build ID 0x4000 00000000 0x42 (0-16 byte String) POWER CONFIGURATION Manu- Read/ Attribute factorer...

  • Seite 15: Thermostat

    THERMOSTAT Read/ Repor- Attribute Manufactorer Cluster Attribute Default Value Data Type Write table Specific ( Y/N) (R/W) (Y/N) Ther- mostat Local Temperature 0x0000 0x29 (int16s) Pi Heating Demand 0x0008 0x00 0x20 (int8u) (valve position %) Local Temperature 0x0010 0x00 0x28 (int8s) Calibration Occupied Heating Set 0x0012...

  • Seite 16: Application Version Attribute

    7.3.1 APPLICATION VERSION ATTRIBUTE Mit jeder neuen Version der Zigbee-Mikrocontroller-Firmware wird das Attribut der Anwendungsversion erhöht (z.B. von 0x01 auf 0x02). Eine Revisionshistorie wird sparat zur Verfügung gestellt. 7.3.2 PI HEATING DEMAND ATTRIBUTE Das Attribut kann nur gelesen werden. Beim Lesen wird eine Ganzzahl ohne Vorzeichen geliefert, die die aktuelle Ventil- stellung darstellt.

  • Seite 17: Hilfe Und Fehlermeldungen

    Batterien fast leer Batterien austauschen Kesselwassertemperatur O.K? Kesselwassertemperatur korrigieren. Heizkörper wird Ventil öffnet nicht, nach der Sommer- Den Comet Zigbee demontieren. Ventilstößel mehr- nicht warm. Heizpause-verkalkt? mals per Hand/ Werkzeug hin- und herbewegen. Den Comet Zigbee demontieren. Ventil schließt nicht vollständig. Evtl.

  • Seite 18: Reinigung Und Lagerung

    - Reinigen Sie das Thermostat mit einem weichen, trockenen Tuch. Schalten Sie das Gerät aus und entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht nutzen. Lagern Sie das Gerät an einem trockenen, staubfreien Ort. 10. TECHNISCHE DATEN Gerätenamen Comet Zigbee Wirkungsweise Type 1 4260012712438 Dimensionen (mm)

  • Seite 19: Garantiehinweise

    Beim Betrieb des Thermostats mit Fremdventilen-/adaptern, die nicht aufgeführt sind, ist die Funktionalität durch den Anwender sicherzustellen. Eurotronic erbringt in diesen Fällen keine Garantieleistung. Nach Ablauf der Ga- rantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur ausreichend frankiert an die ange- gebene Adresse zu senden.
