COMPONENTS / LIEFERUMFANG
7" - 27" Capacitive Touch PCs (Apollo Lake)
09
01
02
03
08
04
10
05
06
07
* 7 and 8 inch PCs do not have connectors on these sides
* 7 und 8 Zoll PC haben keine Anschlüsse auf dieser Seiten
18
12
13
Accessories:
Zubehör:
12.
Stand (only for 10.1" - 27")
12.
Standfuß (nur für 10.1" - 27")
W-LAN Antenna
W-LAN-Antenne
13.
100-240V ACDC
13.
100-240V ACDC
14.
switching power supply
14.
Schalt-Netzteil

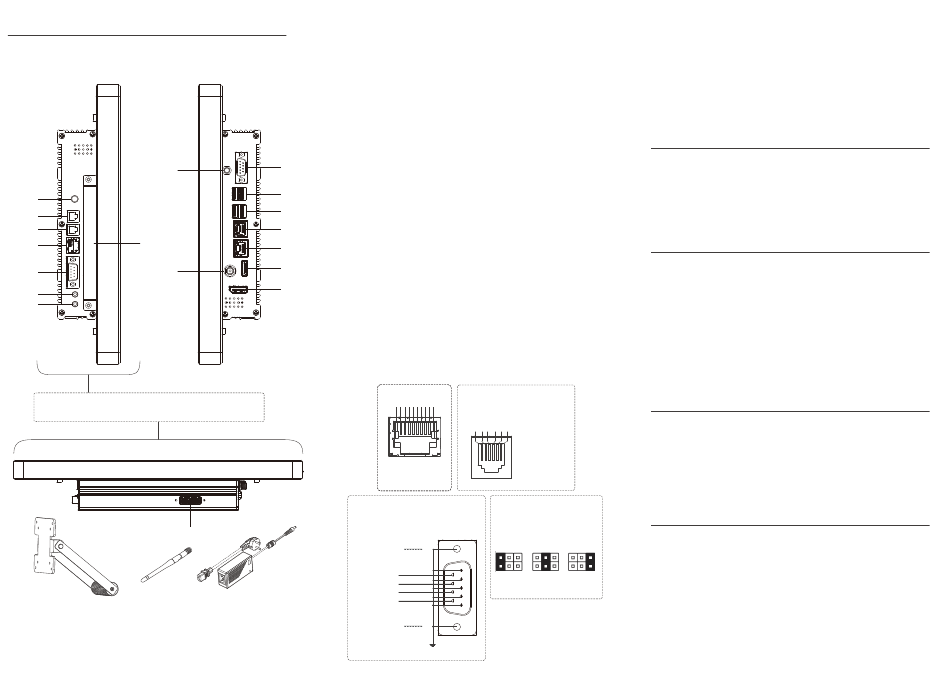

External Connectors:
01.
On/Off button
02.
COM4 (RS232/RS485
Switchable in BIOS)
03.
COM3 (RS232/RS485
Switchable in BIOS)
04.
GPIO
05.
COM2
06.
Ear-Out
07.
Mic-In
11
08.
SSD slot / SIM-Card slot
09.
W-LAN antenna
12
connector (screwable)
10.
12V DC-In (screwable)
13
11.
COM1
14
12.
USB 3.0 / USB 3.0
13.
USB 2.0 / USB 2.0
15
14.
10/100/1000Mbit
16
network interface
15.
10/100/1000Mbit
17
network interface
16.
HDMI
17.
DisplayPort
18.
PCIex1
04. GPIO / DIO
1
2
3
4
1. DIO_GP42
3. DIO_GP40
5. DIO_GP36
7. DIO_GP34
9. +5V
09. COM1 / 03. COM2
Pin definition for COM1 / COM2
COM1 / COM2
(DCD1)
6
(DSR1)
(RXD1)
7
(RTS1)
(TXD1)
8
(CTS1)
14
(DTR1)
9
(RI1_F_VCC)
D_SUB_9P
Externe Anschlüsse:
01.
On/Off button
02.
COM4 (RS232/RS485
im BIOS einstellbar)
03.
COM3 (RS232/RS485
im BIOS einstellbar)
04.
GPIO
05.
COM2
06.
Ear-Out
07.
Mic-In
08.
SSD slot / SIM-Card slot
09.
W-LAN Antennen
Anschluss (verschraubbar)
10.
12V DC-In (verschraubbar)
11.
COM1
12.
USB 3.0 / USB 3.0
13.
USB 2.0 / USB 2.0
14.
10/100/1000Mbit
Netzwerkschnittstelle
15.
10/100/1000Mbit
Netzwerkschnittstelle
16.
HDMI
17.
DisplayPort
18.
PCIex1
06. COM3 / 05. COM4
5
6
7
8 9 10
Pin definition for COM3 / COM4
1 2 3 4 5 6
1. RS-485 A+
2. RS-232 TX
3. GND
4. NC
2. DIO_GP41
5. RS-232 RX
4. DIO_GP37
6. DIO_GP35
6. RS-485 B-
8. DIO_GP33
10. GND
09. COM1
COM1 - 12V/5V/RI options
can be selected by the jumper
of the mainboard
10
1
2
3
1
4
5
6
2
RI
+12V
+5V
3
(Default)
4
5
GND
11
GND
COMMISSIONING & INSTALLATION
faytech offers you a well-engineered, high-quality PC hardware.
For additional software installation, use and maintenance the
respective user is responsible.
To start, simply connect the industrial PC to the included AC
adaptor or use an equivalent power 12V DC source. For all
power information see individual product label.
TECHNICAL DETAILS
Radio frequencies and transmission power
IEEE 802.11b/g/n: 2400-2483.5 MHz, 100 mW (20 dBm EIRP)
IEEE 802.11a/n/ac: 5150-5350 MHz and 5470-5725 MHz, 200
mW (23 dBm EIRP)
In the 5 GHz band for WLAN, the range from 5.15 GHz to 5.35
GHz is intended only for indoor use.
INBETRIEBNAHME & INSTALLATION
faytech stellt Ihnen eine ausgereifte, qualitativ hochwertige PC
hardware zur Verfügung. Für die Softwareinstallation, -Nutzung
und -Pflege ist der jeweilige Anwender verantwortlich.
Zum Starten schließen Sie ihr faytech IPC mit dem beliegenden
AC Adapter an eine Stromquelle an oder nutzen Sie eine
entsprechende 12V DC Stromquelle. Für alle Strominforma-
tionen siehe jeweiliges Produktetikett.
TECHNISCHE DETAILS
Funkfrequenzen und Sendeleistung
IEEE 802.11b/g/n: 2400–2483,5 MHz, 100 mW (20 dBm EIRP)
IEEE 802.11a/n/ac: 5150–5350 MHz und 5470–5725 MHz, 200
mW (23 dBm EIRP)
Im 5-GHz-Band für WLAN ist der Bereich von 5,15 GHz bis 5,35
GHz nur für den Betrieb in geschlossenen Räumen bestimmt.
