VEGAS EXPRESS 14W/M, 12V, LED STRIP LIGHT
RVARGB3K1
RVARGB4K1
:RGB+Blanc 3000K
:RGB+Blanc 4000K
RVARGB3K3
RVARGB4K3
:RGB+Blanc 3000K
:RGB+Blanc 4000K
RVARGB3K5
RVARGB4K5
:RGB+Blanc 3000K
:RGB+Blanc 4000K
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION ET CONSERVEZ-LES POUR TOUTES
UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels.
effectuée par un électricien
qualifié.
Remarque :
Le luminaire doit être déconnecté avant d'effectuer tout test de résistance a l'isolation. Les informations techniques et
caractéristiques peuvent changer au fil du temps sans notification préalable. Pour rester informé de ces possibles
modifications, veuillez consulter le site internet www.robus.com ou robusdirect.com.
-20°C < Ta < +40°C, DC 24V , Classe III, IP20
Approprié pour un montage sur une surface normalement inflammable.

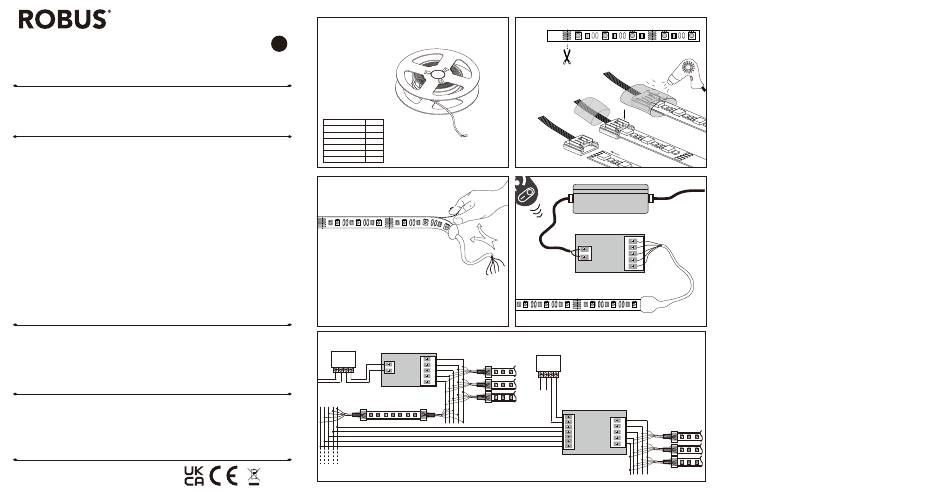

Installation
1. Vérifier que l'alimentation électrique est coupée avant de commencer l'installation.
2. Couper le ruban LED à la longueur désirée à un emplacement marqué sur le ruban (à intervalles de 6 LED).
3. Les connecteurs permettent de connecter l'alimentation ou d'interconnecter les rubans LED. Sélectionner le
connecteur approprié. Le connecteur comprend les fils « + » noir, rouge, vert, bleu et blanc qui correspondent
respectivement aux signes « + » et aux lettres R, G, B et W sur le ruban LED. Raccorder le connecteur au ruban.
Vérifier que l'ordre du câblage est correct. Insérez le ruban dans le connecteur et appuyez sur les platines de 、
raccordement pour les verrouiller. Insérez le connecteur dans la gaine thermorétractable courte, puis rétractez la
gaine à l'aide d'un pistolet thermique pour terminer la protection contre les courts-circuits. (Noter que le câblage
est inversé sur la connexion suivante lorsque le connecteur de câble est utilisé pour la connexion à AMP ou au
prolongateur de ruban).
4. Pose du ruban : ruban auto-adhésif : ôter le film de protection pour découvrir la bande d'adhésif. Poser le ruban
à l'emplacement désiré et appuyer fermement. Vérifier que le ruban adhère correctement.
5. Choisir la méthode d'installation la mieux appropriée, à l'aide du diagramme de pose. Remarque : les
connexions en série ne permettent pas d'étendre le ruban au-delà de 5m. Il est cependant possible de
connecter les rubans en parallèle jusqu'à la puissance maximale autorisée par l'alimentation électrique utilisée.
6. Connecter les rubans au pilote (sélectionner le pilote en fonction de la longueur du ruban).
Remarque : veiller à ne pas endommager les rubans lors de l'installation.
Informations pour l'utilisateur du produit :
1. Veuillez, s'il vous plait, noter l'importance de disposer des Déchets d'Equipement Electriques et Electroniques séparément
des déchets ménagers (DEEE représenté par une poubelle barrée d'une croix).
2. Veuillez tenir compte de l'importance de votre contribution à la réutilisation et au recyclage de ce produit en fin de vie en le
retournant dans un centre de collecte de déchets des équipements électriques ou dans le point de vente à partir duquel
vous effectuez l'achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l'environnement s'il est jeté n'importe où. Il est
important de le séparer des ordures ménagères et le recycler dans une consigne DEEE appropriée.
4. La "poubelle barrée d'une croix" présent sur le produit indique que cet appareil ne doit pas être jeté dans les ordures
ménagères mais doit être éliminé conformément à la réglementation DEEE locale.
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare l'apparecchio. In
caso di dubbi sull'installazione o sull'utilizzo di questo prodotto, consultare un elettricista competente.
Assicurarsi che l'alimentazione principale sia spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil on toote
paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö alustamist veenduge, et
elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na majetku. Ak máte
akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným elektrikárom. Pred začatím práce
skontrolujte, že je hlavný zdroj
L.E.D Lighting & Electrical Distribution Group Ltd
Tel: +353 1 7099000
IRE: Nangor Road, Dublin 12, D12 E7VP, Ireland
Fax: +353 1 7099060
UK: Bracknell Enterprise & Innovation Hub, Ocean
Email: info@robus.com
House, 12th Floor, The Ring, Bracknell,
Website: www.robus.com
Berkshire RG12 1AX, UK
FR
L'installation doit être
Length
RVARGB3K1
1M
RVARGB3K3
3M
RVARGB3K5
5M
RVARGB4K1
1M
RVARGB4K3
3M
RVARGB4K5
5M
RGB-CTRL & RGB-AMP
Driver
DC+
DC-
RGB+W-CRTL
24V +
G
R
B
W
1
2
DC+
DC-
3
4
V+
Driver
R/CH1
G/CH2
B/CH3
W/CH4
DC+
DC-
V+
R/CH1
G/CH2
B/CH3
W/CH4
RGB+W-AMP
Driver
RGB+W-CRTL
V+
R/CH1
G/CH2
B/CH3
W/CH4
V+
R/CH1
G/CH2
B/CH3
W/CH4
5
