Robus JUPITER 7W Handbuch

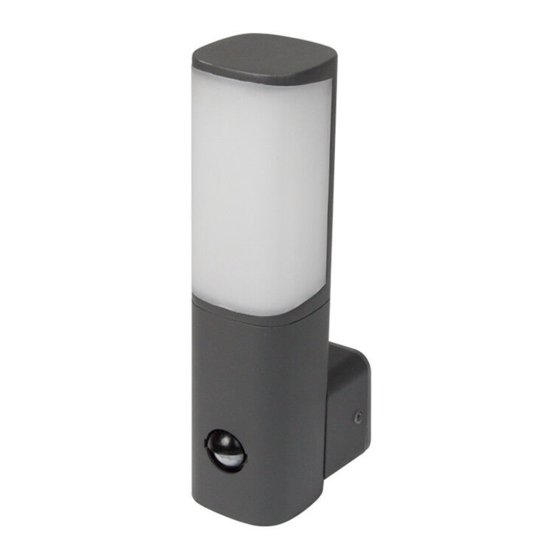

JUPITER 7W IP44/54 LED WALL LIGHT,
3000K, RJU0730-25 C/W PIR, DARK GREY
RJU0730DG-25, RJU0730-25
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND
RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any
doubt about the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without
prior notification. For the latest technical information please visit our web site
www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Class I, IP44 for PIR, IP54 for RJU0730-25
Luminaire is non-dimmable
Installation
1. Ensure mains supply is switched off before commencing work.
2. Remove screws and expose base
3. Introduce supply cable
4. Mark appropriate fixing points on the wall check that fixings will not impinge on
concealed cables or other building services before drilling
5. Attach base to wall
6. Connect supply: Live – Brown,Neutral – Blue and Yellow/Green - Earth.
7. Attach front cover to the base. Ensure it is secure
Note: This luminaire has no user serviceable parts. If damaged, disconnect from mains
and discontinue use.
RJU0730DG-25
Walk testing can then be carried out to determine detection area with slow walking pace.
When the sensor detects movement (Detection angle 120°, Detection range max.8m),
the fitting will be switched on for the pre-set time. When finished, set light level and
delay time. Turning the Lux control toward the moon position will stop switching action
during bright daylight hours(for energy saving). To increase on time turn time control
towards +, time delay range(From 10 seconds to minutes).
Note: once sensor has been triggered, subsequent detection restarts timing period from
beginning, so light stays on until set time elapses after last triggering. Detection range
can be adjusted by the "Sens" control. Max. range 8m, Min. range 1m
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 190814
JUPITER 7W IP44/54 LED WANDLAMP, 3000K
DONKERGRIJS, RJU0730DG-25 C/W PIR,
EN
RJU0730DG-25, RJU0730-25
LEES INSTRUCTIES VÓÓR INSTALLATIE en bewaar deze voor toekomstige
referenties.
! Elektrische producten kunnen de dood of letsel of materiële schade tot gevolg .
Bij twijfel over de installatie of Gebruik van dit product, een bekwame elektricien
raadpleegt
Opmerking:
Product technische informatie en specificaties kunnen na verloop van tijd wijzigen
zonder voorafgaande kennisgeving Voor de nieuwste technische informatie kunt u
terecht op onze website www.ledgrouprobus.com of robusdirect.com
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Klasse I, IP44 for PIR, IP54 for RJU0730-25
Niet-dimbare armatuur
Installation
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint te werken.
2. Verwijder de schroeven voor toegang tot de basis
3. Steek het stroomsnoer erin
4. Markeer de overeenkomstige bevestigingspunten op de muur; zorg dat de bevestingen
geen verborgen kabels of andere voorzieningen van het gebouw kunnen beschadigen
voordat u begint met boren
5. Bevestig de basis tegen de muur
6. Sluit de voeding aan: Stroom – Bruin, Neutraal – Blauw en Aarding - Geel/Groen.
7. Bevestig de voorste afdekplaat op de basis. Zorg dat alles goed vast zit
Opmerking: Deze verlichtingsarmatuur bevat geen onderdelen die door de gebruiker
kunnen worden gerepareerd. In het geval van schade, koppel de lamp af van het lichtnet
en stop met gebruiken
RJU0730DG-25
Om het detectiebereik te bepalen, kunt u langzaam voorbij wandelen. Wanneer de
sensor beweging detecteert (detectiehoek 120º, detectiebereik max. 8 m), gaat de lamp
gedurende de ingestelde tijdsduur branden. Wanneer u klaar bent, stelt u de
lichtintensiteit en de tijdsduur in. Door de draaischakelaar Lux in de maan-stand te zetten
wordt de lamp niet ingeschakeld bij fel daglicht (voor energiebesparing). Om de lamp
langer te laten branden, draait u de draaischakelaar naar +, de tijdsduur gaat van 10
seconden tot minuten). Opmerking: wanneer de sensor wordt geactiveerd, wordt de
tijdsduur bij bewegingsdetectie herhaald, dus de lamp blijft branden tot de ingestelde
tijdsduur verstreken is na de laatste activering. Het detectiebereik kan worden ingesteld
door middel van de knop "Sens" Max. bereik 8 m, min. bereik 1 m
Informatie voor het Product gebruiker:
1. Let op de eis tot verwijdering van afgedankte elektrische en elektronische apparatuur
gescheiden van huishoudelijk afval (WEEE gemarkeerd met doorgestreepte kliko
-symbool) .
2. Houd rekening met uw rol in de bevordering van hergebruik en recycling door terug te
keren dit product aan het einde van het leven naar een verzamelcentrum voor
afgedankte elektrische apparatuur of een site Civic voorziening , of tot een
verkooppunt waar u de aankoop van een vervanging.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu als weggegooid onzorgvuldig bevatten. Belangrijk is dat het gescheiden van
normaal huishoudelijk afval en gerecycled in de WEEE -keten
4. De " doorgestreepte kliko -symbool " op een product geeft aan dit apparaat mag niet
worden weggegooid in het normale huisvuil , maar moet afgevoerd volgens de lokale
WEEE regelgeving
De installatie moet door een elektricien worden uitgevoerd
JUPITER 7W IP44/54 LED WANDLEUCHTE, 3000K
DUNKELGRAU, RJU0730DG-25 C/W PIR,
NL
RJU0730DG-25, RJU0730-25
BITTE LESEN SIE BETRIEBS vor der Installation UND ZUM SPÄTEREN
Informationsquellen .
! Elektrische Geräte können Tod oder Verletzungen oder Sachschäden führen . Bei
Zweifeln über die Installation oder Verwendung dieses Produktes , einen
kompetenten Elektriker konsultieren
Produkt- technische Informationen und Spezifikationen können im Laufe der Zeit
ohne Vorankündigung zu ändern Für die neuesten technischen Informationen ,
besuchen Sie bitte unsere Website oder www.ledgrouprobus.com robusdirect.com
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Klasse I, IP44 for PIR, IP54 for RJU0730-25
Leuchte ist nicht dimmbar
Installation
1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
2. Entfernen Sie die Schrauben und nehmen Sie den Sockel ab.
3. Führen Sie das Stromkabel ein.
4. Zeichnen Sie an der Wand die korrekten Befestigungspunkte an und vergewissern
Sie sich vor dem Bohren, dass die Bohrlöcher keine Rohre, Leitungen oder andere
Haustechnik beschädigen.
5. Montieren Sie den Sockel an der Wand.
6. Schließen Sie die Stromversorgung an: Spannungsführend - Braun, Neutral -Blau,
Gelb/Grün - Erde.
7. Montieren Sie die Abdeckung auf dem Sockel. Achten Sie darauf, dass alles fest sitzt.
Hinweis: Diese Leuchte hat keine Teile, die vom Anwender gewartet werden müssen.
Sollte ein Teil beschädigt sein, trennen Sie die Leuchte von der Stromversorgung und
stellen Sie den Gebrauch ein
RJU0730DG-25
Jetzt können Sie mit langsamen Schritten die Bewegungszone bestimmen.Sobald der
Sensor eine Bewegung wahrnimmt (Erfassungswinkel 120°, Erfassungsbereich max. 8
m), schaltete sich die Leuchte für die voreingestellte Zeit ein.Stellen Sie jetzt den
Helligkeitsgrad und die Verzögerungszeit ein.Wenn Sie die Lux-Kontrolle auf die
Mond-Position stellen, schaltet sich das Licht bei hellem Tageslicht nicht ein
(Energiesparmodus).Um die Einschaltzeit zu erhöhen, stellen Sie die Zeitkontrolle auf +;
die Zeitverzögerungsspannelässt sich von 10 Sekunden bis zu ... Minuten einstellen.
Hinweis: Wenn der Sensor ausgelöst ist, startet der Zeitraum der Erfassung wieder neu,
sodass das Licht bis nach Ablauf der eingestellten Zeit nach der letzten Auslösung
eingeschaltet bleibt.Der Erfassungsbereich kann mithilfe der „Sens"-Steuerung eingestellt
werden. Max. Bereich 8 m, min. Bereich 1 m
Information für die Besucher Produkt :
1. Bitte beachten Sie die Anforderung, von Waste Electrical & Electronic Equipment
getrennt vom Hausmüll zu entsorgen (WEEE mit gekennzeichnet durchgestrichenen
Mülltonne Symbol).
2. Bitte prüfen Sie Ihre Rolle im Hinblick auf die Wiederverwendung und das Recycling
durch Rücksendung dieses Produkt am Ende der Lebensdauer zu einer Sammelstelle
für Elektro- Ausrüstung oder ein Civic Amenity Website oder zu einer Verkaufsstelle ,
von der Sie den Kauf einer Ersatz werden .
3. Dieses Gerät kann Substanzen, die eine Gefahr für die Gesundheit und die Umwelt ,
wenn der achtlos entsorgt sind enthalten . Es ist wichtig , dass es vom normalen
Hausmüll getrennt und in der WEEE- Recycling- Kette
4. Der " durchgestrichenen Mülltonne " auf einem Produkt zeigt das Gerät keinesfalls in
den normalen Hausmüll entsorgt werden, sondern sollte entsprechend den örtlichen
Vorschriften entsorgt WEEE
Die Installation muss von einer Elektrofachkraft durchgeführt werden
DE
Hinweis:
