Robus SULTAN Bedienungsanleitung

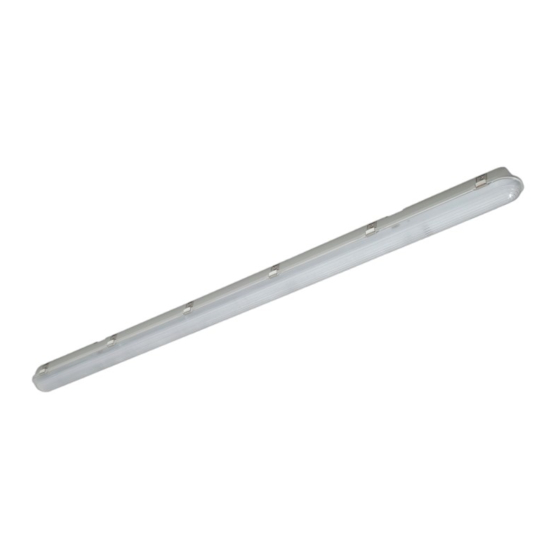

SULTAN 1X40W & 2X40W IP65 LED CORROSION PROOF, 5000K,
1.5M, EMERGENCY, C/W FROSTED DIFFUSER
RSUF405FTE-24 RSUF805FTE-24
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any doubt about the installation or use of this product,
consult a competent electrician
Product technical information and specification may change over time without prior notification. For the latest technical
information please visit our web site www.robus.com or robusdirect.com
-10°C < Ta < +40°C, 220V – 240V ~ 50/60Hz, Class I, IP65, Battery Warranty: 2 Years
Luminaire is non-dimmable
Suitable for mounting on a normally flammable surface.
Installation
1. Ensure mains supply is switched off before commencing
work.
2. Select suitable location for luminaire.
3. Safety note! The power supply cord must not be exposed to
mechanical damage.
4. Disassemble the fitting base from the fitting.
5. Mark appropriate fixing hole positions on the ceiling and
check location of buried cables, pipes and other building
services before drilling.
6. Drill holes in the ceiling and attach brackets to the ceiling.
7. Note: IP gland must be used.
8. Feed supply cables through gland and tighten gland.
9. Attach base to brackets.
10. Connect wires from un-switched supply to terminals:
Brown/Live to PL, Blue/ Neutral to N and Green/ Yellow to
Earth. For fitting always on, link terminal "SL" to terminal
"PL". When controlled by switch connect switched live wire
to terminal SL and permanent live to PL. Note: if "SL"
terminal not connected, fitting works as non-maintained.
11. Refit metal plate to base and ensure it is secure.
12. Attach diffuser to base using clips provided.
Switch on supply: The green LED should come on indicating
correct battery charge status. When supply to permanent live
PL is lost, battery will operate fitting in emergency mode.
Interrupt supply by pressing the test switch, the fitting will then
operate in emergency mode for a short period of time.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from household waste
(WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life to a collection centre
for waste electrical equipment or a Civic Amenity site, or to a retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed of carelessly. It is
important that it is separated from normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in normal household
waste, but should be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 2 041120
INSTRUCTION MANUAL
Note:
Testing
The emergency lighting must be inspected and tested
regularly in accordance with local codes of practice:
note: for safety reasons tests should be carried out
during daylight hours.
The minimum recommended test schedule is as follows:
After installation, allow 24 hours to ensure full battery
charge and then interrupt the supply; the maximum
duration time is 3 hours check that LEDs are still
lighting.
1. Daily check that charge indicator LED is working
2. Monthly, interrupt mains for a short period and
check LED lights
3. Annual 12 month check, full duration test.
Interrupt mains supply, LEDs will light and
should last for a minimum 3 hours operation:
batteries must be replaced when they can no
longer support 3 hour operation.
4. Complete record sheet on installation and retain in
maintenance file.
5. Update file with ongoing test records for inspection
by fire officer or other duly authorised person
Market Surveillance: LS Code of energy efficiency
Class D.
RSUF405FT-LS; RSUF805FT-LS
Disconnect driver input and output connections
SULTAN IP65 1X40W & 2X40W LED CORROSIEBESTENDIGE ARMATUUR,
5000K, 1.5M, NOODVERLICHTING, MET MATTE DIFFUSOR
EN
RSUF405FTE-24
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen beschadigen. Als u twijfelt over de installatie of
het gebruik van dit product, raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande kennisgeving wijzigen. Ga voor de meest
recente technische gegevens naar onze website www.robus.com of robusdirect.com
-10°C < Ta < +40°C, 220V – 240V ~ 50/60Hz, Klasse I, IP65, Batterij Garantie: 2 Jaar
Niet-dimbare armatuur
Geschikt voor montage op normal ontvlambare oppervlakte
Installatie
1. Zorg dat de netvoeding is uitgeschakeld voordat u begint
2. Kies een geschikte plaats voor de verlichtingsarmatuur
3. Veiligheidsopmerking! Het stroomsnoer mag niet worden
blootgesteld aan mechanische beschadiging.
4. Demonteer de basis van de armatuur
5. Markeer de bevestigingspunten op de wand, controleer de
plaats van verborgen kabels, leidingen en andere technische
voorzieningen van het gebouw voordat u begint met boren
6. Boor gaten in het plafond en bevestig beugels aan het plafond
7. Opmerking: IP-klier moet worden gebruikt
8. Voer voedingskabels door klier en draai de klier aan
9. Bevestig de basis aan beugels
10. Connect wires from un-switched supply to terminals:
Brown/Live to PL, Blue/ Neutral to N and Green/ Yellow to
Earth. For fitting always on, link terminal "SL" to terminal
"PL". When controlled by switch connect switched live wire
to terminal SL and permanent live to PL. Note: if "SL"
terminal not connected, fitting works as non-maintained
11. Plaats de metalen plaat terug op de basis en zorg dat deze
goed vast zit.
12. Bevestig de lichtverspreider aan de basis met de bijgeleverde
klemmen.
Schakel de stroomvoorziening in:
De groene led moet gaan branden en geeft aan dat de batterij juist
geladen is. Bij een onderbreking van de stroomvoorziening naar de
PL-stroomdraad, werkt de batterij in de noodmodus. Onderbreken
netvoeding door het indrukken van de test schakelaar , zal de
armatuur vervolgens werken in nood -modus voor een korte tijd.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische apparatuur, gescheiden van
gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn levenscyclus in te
leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze onachtzaam wordt weggegooid.
Het is belangrijk dat ze gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in het netwerk voor
AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met het gewone
huishoudelijk afval mag worden weggegooid, maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
RSUF805FTE-24
Opmerkingen:
Testen
De noodverlichting moet regelmatig worden gecontroleerd
en getest in overeenstemming met de plaatselijke
praktijkrichtlijnen. Opmerking: om veiligheidsredenen
moeten testen tijdens daglichturen worden uitgevoerd. Het
minimum aanbevolen testschema ziet er als volgt uit:
Na installatie 24 uur wachten om ervoor te zorgen dat de
batterij volledig is opgeladen en daarna de
stroomvoorziening onderbreken; de maximum duur is 3 uur.
Controleer of de leds nog licht geven.
1. Controleer dagelijks of de ladingindicator van de led
werkt.
2. Schakel maandelijks de stroomvoorziening even uit en
controleer de ledlampen.
3. Verricht jaarlijks een complete inspectie, een test van
volledige duur. Schakel de stroomvoorziening uit. De
leds zullen oplichten en dienen ten minste 3 uur mee te
gaan. De batterijen moeten worden vervangen als ze
geen 3 uur meer werken.
4. Vul het registratieblad van de installatie in en bewaar in
het onderhoudsbestand.
5. Werk het bestand bij met de verschillende testresultaten
ter inspectie van de brandweer of een andere naar
behoren bevoegde persoon.
Markttoezicht:
LS Code van energie-efficiëntie van Klasse D.
RSUF405FT-LS; RSUF805FT-LS
Koppel de invoer- en uitvoerverbindingen van het
stuurprogramma los.
Verwijder de bevestigingsschroeven en verwijder de driver.
De installatie dient te worden uitgevoerd door een elektricien
