Robus GOLF EXPRESS RX100CCT3ES-01 Kurzanleitung

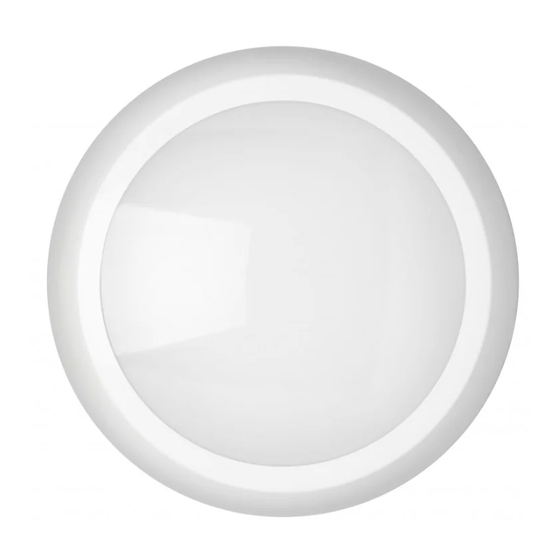

GOLF EXPRESS 10W 15W 20W MULTI WATTAGE CCT3 IP65 WHITE
3000K 4000K 6000K EMERGENCY & MW SENSOR
RX100CCT3ES-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
The luminaire must be disconnected before carrying out any insulation resistance testing. Product technical information and
specification may change over time without prior notification. For the latest technical information please visit our web site
www.robus.com or robusdirect.com
-10°C < Ta < +35°C, 220V – 240V ~ 50/60Hz, Class II, IP65, Battery Warranty: 3 Years, Detected range: Ø10m (Ceiling
mounting height 3m). Luminaire is non-dimmable.
Suitable for mounting on a normally flammable surface.
Installation
1. Before starting the work, make sure to switch off the mains supply.
2. Ensure that there is a minimum of 100mm of free space around the
location where the luminaire will be installed.
3. Unclip the trim, remove the securing screw, and rotate the diffuser
to take it off.
4. Press the hinge clip to release the LED plate.
5. Drill holes for cable entry and mounting in the base of the fitting.
6. Thread the supply cables through the cable entry hole.
7. For BESA box mounting: Attach the base of the fitting to the BESA
box using two screws. For ceiling/wall installation: Before drilling the
fixing holes, ensure to check for buried cables, pipes, and other
building services.
8. Write the installation date on the battery and connect.
9. Connect the Live, Neutral, and Earth supply cables to the fitting.
Switched Maintained: Unswitched supply to PL, switched live to SL.
Unswitched Maintained: Unswitched supply to PL, loop to SL.
Non-maintained: Unswitched supply to PL, SL unconnected.
10. The Lout terminal can switch up to a maximum of 400W, including
the wattage of this fitting. Lout connections can be wired in parallel
if needed but the total load should remain below 400W.
11. Adjust the switch on the driver to select the desired colour
temperature (3000K, 4000K, or 6000K) and wattage (10W, 15W,
or 20W). WARNING: DO NOT change the colour temperature
and wattage when the fitting is turned on!
12. Set sensor settings as shown in the table. The daylight sensor will
prevent the light from turning on until the ambient light is below the
set lux level.
13. Reattach the LED plate, align the markings on the diffuser and
rotate into place. Secure it with the silicon pad and the screw, and
reattach the trim to the base.
14. Turn on the supply, the green LED will come on indicating the
correct battery charge status. When supply to the switched live
PL is lost, the battery will operate fitting in emergency mode.
Walk testing can then be carried out to determine detection area with
slow walking pace. When the sensor detects movement, the load will be
switched on for the preset time. For the walk test set detection range to
100, 75, 50, 25 or 10%, set delay time to 5s and disable daylight sensor.
When finished, set controls to desired levels. Factory default setting:
Detection area 100%, Hold time 30min, Daylight harvest disable.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from household waste
(WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life to a collection centre
for waste electrical equipment or a Civic Amenity site, or to a retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed of carelessly. It is
important that it is separated from normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in normal household
waste, but should be disposed of according to local WEEE regulations
Issue 1 060723
INSTRUCTION MANUAL
The Installation must be carried out by a qualified
Note:
Testing
The emergency lighting must be inspected and tested regularly in
accordance with local codes of practice. Note: for safety reasons,
tests should be carried out during daylight hours.
The minimum recommended test schedule is as follows:
After installation, allow 24 hours to ensure full battery charge and
then interrupt the supply; the maximum duration time is 3 hours.
Check that LEDs are still lighting.
1. Daily check that the charge indicator LED is working.
2. Monthly, interrupt mains for a short period and check LED
lights.
3. Annual 12-month check, full duration test. Interrupt mains
supply, LEDs will light and should last for a minimum of 3
hours of operation: batteries must be replaced when they
can no longer support 3-hour operation.
4. Complete the record sheet on installation and retain it in
maintenance file.
5. Update the file with ongoing test records for inspection
by fire officers or other duly authorised people.
Sensor Setting Table
Detection Area Hold time
ON
1 2 3 4 5 6
ON ON ON
ON ON ON 100%
ON ON
ON ON 75%
ON ON
ON ON 50%
ON
25%
ON
ON ON
10%
Daylight sensor
Market Surveillance:
7 8 9
LS Code of energy efficiency
ON ON ON 2Lux
Class E.
ON ON 10Lux RX100CCT3-LS, 3000K
Disconnect driver input and
ON 25Lux
output connections.
ON 50Lux
Remove LED plate.
Disable
GOLF EXPRESS 10/15/20 W MEERDERE WATTAGES CCT3 IP65 WIT
3000 K 4000 K 6000 K NOODVERLICHTING & MW ASENSOR
EN
RX100CCT3ES-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen beschadigen.
uitgevoerd door een
electrician.
De lamp moet worden losgekoppeld voordat de isolatieweerstand wordt getest. Technische gegevens en specificaties van dit
product kunnen zonder voorafgaande kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze website
www.robus.com of robusdirect.com
-10°C < Ta < +35°C, 220V – 240V ~ 50/60Hz, Class II, IP65, Batterij Garantie: 3 Jaar, Detectiebereik: Ø10m, (montagehoogte plafond 3m)
Niet-dimbare armatuur
Geschikt voor montage op normal ontvlambaar oppervlakte
Installatie
1. Voordat u met de werkzaamheden begint, moet u de netvoeding
uitschakelen.
2. Zorg dat u minstens 100 mm vrije ruimte hebt rond de plaats waar de
armatuur wordt geïnstalleerd.
3. Maak de rand los, verwijder de borgschroef en draai de diffuser om
deze te verwijderen.
4. Druk op de scharnierklem om de ledplaat los te maken.
5. Boor de gaten voor de kabeldoorvoer en monteer deze in de basis
van de armatuur.
6. Steek de voedingskabels door de opening van het kabelgat.
7. Voor BESA-doosbevestiging: Bevestig de basis van de armatuur op
de BESA-doos met twee schroeven. Voor plafond-/muurmontage:
Zorg dat u voordat u de bevestigingsgaten boort, de plaats
controleert op verborgen kabels, leidingen en andere voorzieningen
van het gebouw.
8. Schrijf de installatiedatum op het etiket van de batterij en maak de
verbinding.
9. Sluit de stroomkabels Stroom, Neutraal en Aarding aan op de armatuur.
Geschakeld zelfstandig: Niet-geschakelde voeding naar
PL, geschakelde stroom naar SL. Niet-geschakeld zelfstandig:
Niet-geschakelde voeding naar PL, geschakelde lus naar SL.
Zelfstandig: Niet-geschakelde voeding naar PL, SL niet verbonden.
10. De klem Lout kan opgeschakeld worden tot maximaal 400 W,
inclusief de de wattage van deze armatuur. De verbindingen Lout
kunnen parallel worden bedraad, indien nodig, maar de totale
belasting mag niet hoger dan 400 W zijn.
11. Stel de schakelaar op de driver in op de gewenste kleurtemperatuur
(3000 K, 4000 K of 6000 K) en wattage (10 W, 15 W, of 20 W).
5S
WAARSCHUWING: WIJZIG de kleurtemperatuur en het wattage
30S
NIET wanneer de armatuur aan is!
90S
12. Stel de sensorinstellingen in zoals aangegeven in de tabel. De
3min
daglichtsensor voorkomt dat het licht ingeschakeld wordt totdat het
omgevingslicht onder het ingestelde lux-niveau komt.
20min
13. Bevestig de LED-plaat opnieuw, lijn de markeringen op de diffuser
30min
uit en draai deze op zijn plaats. Zet met de schroef vast en bevestig
de rand weer op de basis.
14. Schakel de voeding in, de groene led moet nu branden om aan te
geven dat de laadstatus van de batterij correct is. Als de voeding
naar de permanente stroomdraad PL wordt onderbroken, wordt de
armatuur in noodmodus gevoed door de batterij.
De wandeltest kan hierna worden uitgevoerd om het detectiebereik te
bepalen door langzaam te lopen. Wanneer de sensor beweging detecteert,
wordt de belasting ingeschakeld gedurende de vooraf ingestelde tijd.
Stel voor de wandeltest het detectiebereik in op 100, 75, 50, 25 of 10%
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische apparatuur, gescheiden van
gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn levenscyclus in te
leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze onachtzaam wordt weggegooid.
Het is belangrijk dat ze gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in het netwerk voor
AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met het gewone
huishoudelijk afval mag worden weggegooid, maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
elektricien.
Opmerkingen:
en de tijdsduur op 5 s en schakel de daglichtsensor uit. Wanneer
u klaar bent, stelt u de bedieningselementen in op de gewenste
niveaus. Standaard fabrieksinstelling: Detectiebereik 100%,
wachttijd 30 min, daglichtregeling uitgeschakeld.
Testen
De noodverlichting moet regelmatig geïnspecteerd en getest
worden volgens de plaatselijke goede praktijken. Opmerking: om
veiligheidsredenen moeten de tests overdag worden uitgevoerd.
Het minimaal aanbevolen testschema is als volgt: wacht na de
installatie 24 uur om de batterij volledig op te laden en
onderbreek dan de voeding; de maximale duur is 3 uur.
Controleer of de leds nog steeds branden.
1. Controleer dagelijks of de led van de laadindicator werkt.
2. Onderbreek maandelijks de netvoeding gedurende korte tijd en
controleer de ledlampjes.
3. Jaarlijkse controle, volledige duurtest. Onderbreek de
netvoeding, de leds gaan branden en moeten minimaal 3 uur
werken: de batterijen moeten worden vervangen wanneer ze
niet meer de volle 3 uur kunnen werken.
4. Vul het formulier in bij installatie en bewaar in de
onderhoudsmap.
5. Werk het formulier bij volgende tests bij voor inspectie
door de brandweer of een ander bevoegd persoon.
Tabel instellingen sensor
Detectiebereik
aan
Daglichtsensor
NL
De installatie dient te worden
Tijdsduur
1 2 3 4 5 6
aan aan aan 5S
aan aan aan 100%
aan aan
30S
aan aan 75%
aan aan 90S
aan aan 50%
aan 3min
aan 25%
aan aan 20min
10%
30min
7 8 9 Markttoezicht:
LS Code van energie-efficiëntie
aan aan aan 2Lux
van Klasse E.
aan aan 10Lux
RX100CCT3-LS, 3000K
aan 25Lux
Koppel de invoer- en
uitvoerverbindingen van het
50Lux
aan
stuurprogramma los.
Uitschakelen
LED-plaat verwijderen.
