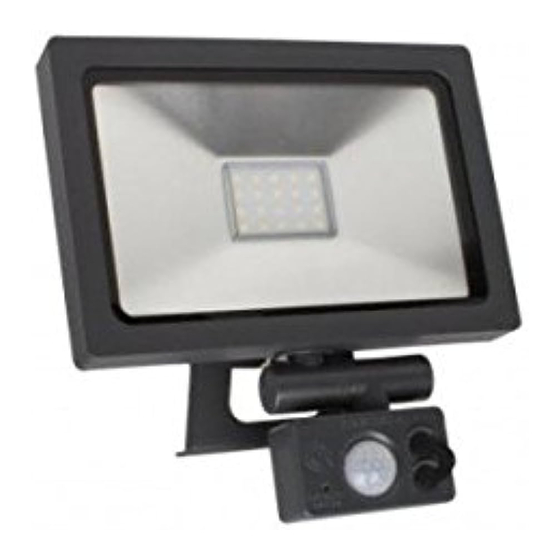

MICRO ACTIVATE 30W LED IP65 SLIM FLOOD
C/W PIR, 4000K
RMA03040DG-01, RMA03040DG-25
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-30ºC <Ta < +40ºC, 220V – 240V ~ 50/60Hz, Class I, IP65
Luminaire is non-dimmable
Installation
1. Ensure mains supply is switched off before commencing work.
2. Select suitable location for luminaire,
3. Remove bracket from luminaire, mark wall with appropriate fixing
positions. Before drilling, ensure that the hole does not impinge on pipe
work, cables or other building services.
4. Mount bracket on wall and re-attach luminaire. Adjust to desired angle
5. The luminaire is supplied with 1m of rubber cable. Using suitable IP rated
enclosure terminate Brown (Live), Blue (Neutral) and Green/ Yellow
(Earth) to switch supply.
6. This product has no user serviceable parts. If any part is damaged,
disconnect from mains and discontinue use.
Note: No "fixings screws provided", please use appropriate
fixings screws.
Walk testing can then be carried out to determine detection area with slow
walking pace. When the sensor detects movement (Detection angle 120°,
Detection distance 4~16m), the fitting will be switched on for the pre-set
time. To increase on time, turn time control towards +. Time delay range:
from 10 seconds to 5 minutes. Note: Once sensor has been triggered,
subsequent detection restarts timing period from beginning, so light stays
on until set time elapses after last triggering.
Projection Distance:
15m – 20m
Max Projection Area:
18m x 10m
Mounting Height:
2.5m – 4m
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from
household waste (WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life
to a collection centre for waste electrical equipment or a Civic Amenity site, or to a retail outlet from
which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed
of carelessly. It is important that it is separated from normal household waste and recycled in the
WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in
normal household waste, but should be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 260116
MICRO ACTIVATE 30W IP65 PLATTE LED
STRALLER MET PIR 1M SNOER, 4000K
RMA03040DG-01, RMA03040DG-25
EN
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU DIT BIJDEHAND VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
-30°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP65
Niet-dimbare armatuur
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Kies een geschikte installatieplaats voor het armatuur,
3. Verwijder de beugel van het armatuur, markeer de overeenkomstige
bevestigingspunten op de muur. Ga voordat u begint met boren na dat de boorgaten
geen leidingen, kabels of andere voorzieningen van het gebouw kunnen beschadigen.
4. Monteer de beugel tegen de muur en bevestig het armatuur er opnieuw aan. Aan te
passen aan de gewenste hoek
5. Het armatuur is voorzien van een rubberen kabel van 1 m. Sluit met een behuizing
met een geschikte IP-waarde de Bruine (stroom), Blauwe (neutraal) en Groen/Gele
(aarding) draad aan op het stroomnet.
6. Dit product bevat geen onderdelen die door de gebruiker kunnen worden
gerepareerd. In het geval van schade, koppel de lamp af van het lichtnet en stop met
gebruiken.
Opmerking: Geen "bevestigingsschroeven" bijgeleverd, gelieve geschikte
bevestigingsschroeven te gebruiken.
Om het detectiebereik te bepalen, kunt u langzaam voorbij wandelen. Wanneer de
sensor beweging detecteert (detectiehoek 120°, Detectieafstand 4~16m), gaat het
armatuur branden gedurende de vooraf ingestelde tijd. Om de tijd te verlengen,
draait u de tijdsknop naar +. Tijdsbereik: van 10 seconden tot 5 minuten.
Opmerking: wanneer de sensor wordt geactiveerd, wordt de ingestelde tijdsperiode
gereset bij detectie nadien, dus de lamp blijft branden tot de ingestelde tijdsduur
verstreken is na de laatste activering.
Schijnafstand:
15m – 20m
Max. schijngebied:
18m x 10m
Montagehoogte:
2.5m – 4m
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische
apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis
erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van
zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel
waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze
onachtzaam wordt weggegooid. Het is belangrijk dat ze gescheiden gehouden wordt van het normaal
huishoudelijk afval en gerecycled wordt in het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet
samen met het gewone huishoudelijk afval mag worden weggegooid, maar dat het dient te worden
verwijderd in overeenstemming met de lokale regelgeving voor AEEA (afgedankte elektrische en
elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
SCHLANKER, MIKRO-AKTIVIERTER 30W LED IP65
FLUTER MIT PIR-SENSOR, 4000K
NL
RMA03040DG-01, RMA03040DG-25
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit
ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.
-30°C < UT < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP65
Leuchte ist nicht dimmbar
Installation
1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
2. Suchen Sie einen geeigneten Platz für die Leuchte aus.
3. Entfernen Sie die Halterung von der Leuchte und markieren Sie an der Wand
geeignete Befestigungspunkte. Vergewissern Sie sich vor dem Bohren, dass die
Löcher keine Rohre, Leitungen oder andere Haustechnik beschädigen.
4. Montieren Sie die Halterung an der Wand und setzen Sie die Leuchte wieder ein.
5. Die Leuchte wird mit einem 1 m langen Gummikabel geliefert. Verwenden Sie
ein geeignetes Gehäuse mit IP-Schutzziffer und schließen Sie die Leuchte an
die Stromleitung an: braun (spannungsführend), blau (neutral), grün/gelb (Erde).
6. Diese Leuchte hat keine Teile, die vom Anwender gewartet werden müssen.
Sollte ein Teil beschädigt sein, trennen Sie die Leuchte von der Stromversorgung und
stellen Sie den Gebrauch ein.
Hinweis: Es werden keine Befestigungsschrauben mitgeliefert, bitte verwenden
Sie geeignete Schrauben zur Befestigung.
Jetzt können Sie mit langsamen Schritten die Bewegungszone bestimmen. Sobald der
Sensor eine Bewegung wahrnimmt (Erfassungswinkel 120°, Erfassungsbereich 4-16 m),
schaltete sich die Lampe für die voreingestellte Zeit ein. Um die Einschaltzeit zu erhöhen,
stellen Sie die Zeitkontrolle auf +. Zeitverzögerungsspanne: 10 Sekunden bis 5 Minuten.
Hinweis: Wenn der Sensor ausgelöst ist, startet der Zeitraum der Erfassung wieder neu,
sodass das Licht bis nach Ablauf der eingestellten Zeit nach der letzten Auslösung
eingeschaltet bleibt.
Projektionsabstand:
15m – 20m
Max. Projektionsbereich:
18m x 10m
Montagehöhe
2.5m – 4m
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten getrennt vom
Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer durchgestrichenen Tonne
gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie dieses Produkt am
Ende der Nutzungsdauer bei einer Sammelstelle für Elektronikaltgeräte oder einer städtischen
Müllkippe, oder einer Verkaufsstelle, wo Sie einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind, falls sie achtlos
entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll getrennt und in der Kette der
Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses Gerät nicht mit dem
normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften für Elektro-Altgeräte entsorgt werden
muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Page 1
