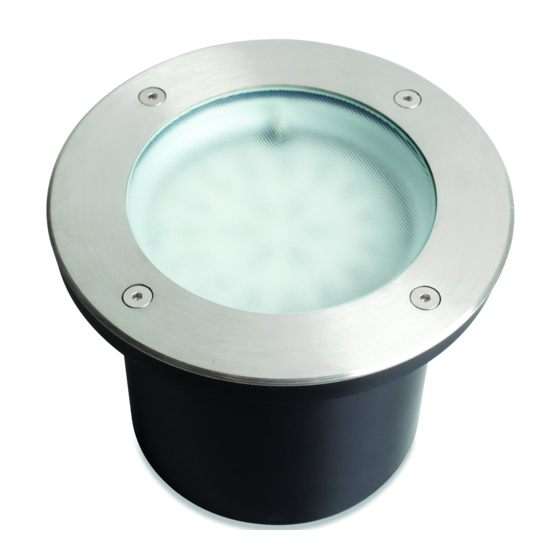

ZERO 4.2W LED CIRCULAR DRIVE-OVER
GROUND LIGHT, IP67, WHITE LED'S
R21LEDS-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +40°C, 220-240V~50/60Hz, Class I, IP67
Mounting Sleeve Cut-out = Ø160mm
Suitable for mounting on normally flammable surface
Installation
1 Ensure mains supply is switched off before commencing work.
2 Location:
Avoid: a) positions in path centre where pedestrian may trip on edge of light
b) low points where water collects
3 The main sleeve should be mounted in the ground, with the top edge level with the
surface. There needs to be at least 30cm of loose material below the sleeve to provide
drainage around the luminaire.
4 Loosen the printed circuit board carrying the LED's to access the terminal block.
5 Introduce supply cable and connect Live, Neutral and Earth respectively. Apply
silicon sealant at cable gland to guarantee water resistance. Ensure any unused cable
gland is blanked off.
6 Fit luminaire body to sleeve and refit top, tightening screws securely to complete
installation, ensure that the glass and front bezel are refitted securely with the
screws fully tightened to ensure waterproof seal.
This fitting has no user serviceable parts. If any part is damaged, disconnect from mains
and discontinue use.
Stainless Steel Fittings - Maintenance Instructions
The stainless steel trim on this product has very high resistance to corrosion. Despite
this, blotches may appear on the surface of the stainless steel. They can be removed by
a soft cloth soaked with neutral oil (WD-40 or equivalent).
Note: - If the product is exposed to very corrosive environmental conditions it will require
additional maintenance. Before installing, the stainless steel parts must be treated with
neutral oil, which must penetrate all the joints. After treatment, dry with a soft cloth. In
very corrosive environments, the treatment with oil must be repeated at least 4 times a
year.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from
household waste (WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life
to a collection centre for waste electrical equipment or a Civic Amenity site, or to a retail outlet from
which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed
of carelessly. It is important that it is separated from normal household waste and recycled in the
WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in
normal household waste, but should be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 2 120916
ZERO 4,2 W RONDE OVERRIJDBARE
GRONDSPOT, IP67
R21LEDS-01
EN
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU DIT BIJDEHAND VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
-20°C < Ta < +40°C, 220-240V~50/60Hz, Klasse I, IP67
Uitsparing montagemof = Ø160mm
Geschikt voor montage op een normaal ontvlambaar oppervlakte.
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Installatieplaats:
Vermijd: a) in het midden van een wandelpad waar voetgangers kunnen struikelen
over de rand van het armatuur
b) laaggelegen punten waar zich water kan ophopen.
3. De hoofdmof moet in de vloer worden gemonteerd en de bovenste rand moet even
hoog komen als het oppervlak. Voorzie minstens 30 cm los materiaal onder de mof
voor drainage rondom het armatuur.
4. Maak de printplaat waarop de LED's zijn bevestigd los van het aansluitblok.
5. Steek de stroomkabel erin en sluit respectievelijk Stroom, Neutraal en Aarding aan.
Dicht de kabelpakking af met silicone om de waterbestendigheid te waarborgen. Zorg
dat eventuele ongebruikte kabelpakkingen zijn afgedicht.
6. Plaats de behuizing van het armatuur op de mof en zet de bovenkant er opnieuw op.
Draai de schroeven vast om de installatie te voltooien en zorg dat het glas en de
voorrand opnieuw goed vastzitten en de schroeven volledig zijn vastgedraaid om een
waterdichte afdichting te waarborgen.
Dit armatuur bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.
In het geval van schade, koppel los van de netvoeding en stop met gebruiken.
Roestvrijstalen armaturen - Onderhoudsaanwijzingen
De roestvrijstalen sierrand van dit product is uiterst corrosievast. Toch kunnen er vlekjes
verschijnen op het roestvrijstalen oppervlak. Deze kunnen worden verwijderd aan de
hand van een zachte in neutrale olie gedompelde doek (WD-40 of equivalent).
Opmerking: - Als het product wordt blootgesteld aan uiterst corrosieve
omgevingsvoorwaarden, is extra onderhoud nodig. Vóór installatie moeten de
roestvrijstalen onderdelen worden behandeld met neutrale olie, die moet doordringen in
alle verbindingen. Droog na behandeling met een zachte doek. In uiterst corrosieve
omgevingen moet de oliebehandeling minstens 4 keer per jaar worden herhaald.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische
apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis
erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van
zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel
waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze
onachtzaam wordt weggegooid. Het is belangrijk dat ze gescheiden gehouden wordt van het normaal
huishoudelijk afval en gerecycled wordt in het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet
samen met het gewone huishoudelijk afval mag worden weggegooid, maar dat het dient te worden
verwijderd in overeenstemming met de lokale regelgeving voor AEEA (afgedankte elektrische en
elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
ZERO 4,2W, RUNDE BEFAHRBARE
LED-BODENLEUCHTE, IP67
NL
R21LEDS-01
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit
ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.
-20°C < Ta < +40°C, 220-240V~50/60Hz, Klasse I, IP67
Montageausschnitt für die Hülse = Ø160 mm
Geeignet zur Montage auf einer brennbaren Fläche.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
2. Standort:
Vermeiden Sie: a) Gehwege, auf denen Passanten auf die Kante der Leuchte treten
könnten.
b) Niedrig gelegene Stellen, an denen sich Wasser ansammeln könnte.
3. Die Haupthülse wird in den Boden gesteckt, sodass die obere Kante mit der Bodenebene
abschließt. Um eine ausreichende Drainage zu gewährleisten, müssen mindestens 30 cm
loses Material unterhalb der Hülse vorhanden sein.
4. Lösen Sie die bedruckte Schaltplatine, auf welcher die LEDs befestigt sind, um Zugang
zur Anschlussklemme zu erhalten.
5. Führen Sie das Stromkabel ein und schließen Sie das spannungsführende, das neutrale
und das Erdkabel an die Anschlussklemmen an. Dichten Sie den Kabeleinlass mit
Silikonmasse ab, um die Leuchte wasserdicht zu machen. Achten Sie darauf, dass alle
Kabeleingänge abgedichtet sind.
6. Befestigen Sie den Beleuchtungskörper auf der Hülse und ziehen Sie die Schrauben fest;
schrauben Sie Glas und Einfassung mit den entsprechenden Schrauben fest, sodass die
Lampe absolut wasserdicht ist.
Diese Leuchte hat keine Teile, die vom Anwender gewartet werden müssen. Sollte ein Teil
beschädigt sein, trennen Sie die Leuchte von der Stromversorgung und stellen Sie den
Gebrauch ein.
Edelstahllampen - Wartungsanleitung
Die Edelstahlverkleidung dieses Produktes ist sehr rostbeständig. Dennoch können auf der
Oberfläche des Edelstahls Flecken auftauchen.Sie können diese mit einem weichen, mit
neutralem Öl (WD-40 oder gleichwertig) getränkten Tuch entfernen.
Hinweis: - Sollte das Produkt sehr korrosiven Umgebungsbedingungen ausgesetzt sein, ist
zusätzliche Pflege erforderlich.Vor der Installation müssen die Edelstahlkomponenten mit
neutralem Öl behandelt werden, das in alle Verbindungen eindringt.Nach der Behandlung
mit einem weichen Tuch abtrocknen. In sehr korrosiver Umgebung muss diese
Öl-Behandlung zumindest viermal im Jahr wiederholt werden.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten getrennt vom
Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer durchgestrichenen Tonne
gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie dieses Produkt am
Ende der Nutzungsdauer bei einer Sammelstelle für Elektronikaltgeräte oder einer städtischen
Müllkippe, oder einer Verkaufsstelle, wo Sie einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind, falls sie achtlos
entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll getrennt und in der Kette der
Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses Gerät nicht mit dem
normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften für Elektro-Altgeräte entsorgt werden
muss
Die Installation muss von einem Elektriker vorgenommen werden
