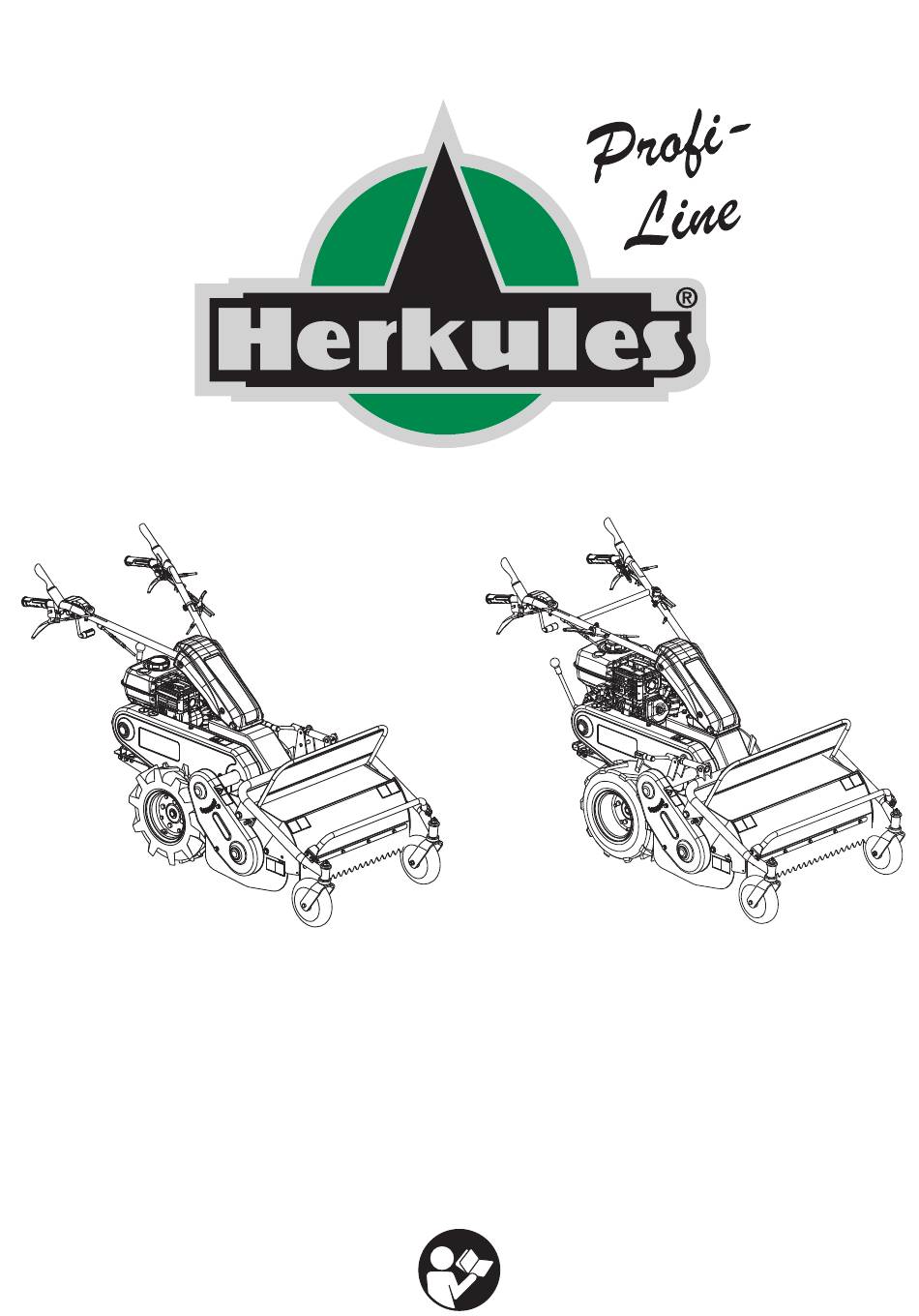

BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Be-
trieb nehmen, und bewahren Sie sie als Nachschlagewerk auf. Wenn Sie Fragen
zu dieser Anleitung haben, wenden Sie sich bitte an Ihren Herkules-Händler.
Übersetzung der Original Englischen
Bedienungsanleitung
HR 531
S. 1 von 25
HR 662
Stand Juni 2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HERKULES Profiline HR 531
Inhaltszusammenfassung für HERKULES Profiline HR 531
- Seite 1 Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Be- trieb nehmen, und bewahren Sie sie als Nachschlagewerk auf. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an Ihren Herkules-Händler. Übersetzung der Original Englischen Stand Juni 2022 Bedienungsanleitung S.
-
Seite 2: Vorwort
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Schlegelmäher – HR 531, HR 662 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ............2 Position der Seriennummern . -
Seite 4: Abmessungen Hr 531
Abmessungen HR 531 592mm 392mm 786mm 1149mm 1710mm 538mm 650mm 700mm 124kg Mit Verpackung =144kg 1410mm S. 4 von 25... -
Seite 5: Abmessungen Hr 662
Abmessungen HR 662 701mm 341mm 786mm 1449mm 1710mm 639mm 750mm 815mm 160kg Mit Verpackung =184kg 1410mm S. 5 von 25... -
Seite 6: Checkliste Vor Übergabe
Checkliste vor Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •... - Seite 7 • Bei Arbeiten am Hang niemals ruckartig anhalten oder anfahren. Verwenden Sie die Maschine niemals zum Arbeiten auf einem abgestuften Gelände. • Verringern Sie die Fahrgeschwindigkeit beim Fahren am Hang und beim Geradeaus- fahren, um zu verhindern, dass Sie die Kontrolle verlieren. •...
-
Seite 8: Bauteile Der Maschine Hr531
Bauteile der Maschine HR531 Hinten Rechts Kupplungs- hebel Antrieb Kupplungshebel Messer Gashebel Lenkkupplung Zuschalthebel rechts Messer Einstellung der Holm- höhe hoch/runter Lenkkupplung links Motorschalter An/Aus Handstarter Kraftstoffhahn Luftfilter Einstellung der Schnitthöhe Vorne Links S. 8 von 25... -
Seite 9: Bauteile Der Maschine Hr662
Bauteile der Maschine HR662 Rechts Hinten Kupplungs- hebel Antrieb Kupplungshebel Messer Gashebel Lenkkupplung Zuschalthebel rechts Messer Einstellung der Holmverstellung rechts/links Einstellung der Holm- höhe hoch/runter Lenkkupplung links Einstellung der Motorschalter Schnitthöhe An/Aus Handstarter Kraftstoffhahn Luftfilter S. 9 von 25 Vorne Links... -
Seite 10: Sicherheitsaufkleber Hr531/Hr662
Sicherheitsaufkleber HR531/HR662 Auf Ihrem HERKULES Schlegelmäher – HR531/HR662 sind Warn- und Gefahrenhinweise durch Symbole ersetzt. Bitte prägen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb genommen werden. -
Seite 11: Sicherheitsaufkleber Hr531/Hr662 Fortsetzung
Sicherheitsaufkleber HR531/HR662 Fortsetzung Halten Sie Ihre Hände und andere Körperteile von den Schneidwerkzeugen fern. Halten Sie Ihre Hände und andere Körperteile von rotie- renden Teilen fern. S. 11 von 25... -
Seite 12: Bedienelemente Hr531/Hr662
Bedienelemente HR531/HR662 Kupplungshebel für Fahrantrieb Drücken Sie den Kupplungshebel für den Antrieb (Abb. 1 Bild 1) an den Holm, um den Antrieb einzuschalten; lassen Sie den Hebel los, um den Antrieb auszuschalten. Kupplungshebel Messereinschaltung Drücken Sie den Kupplungshebel (Abb. 2 Bild 1) an den Holm und ziehen Sie den Einschalthebel für die Messerkupplung (Abb. - Seite 13 Kraftstoffhahn Bei Nichtgebrauch der Maschine wird der Kraftstoffhahn (Abb. 1, Bild 4)ver- schlossen, schieben Sie ihn hierzu auf Position 3. Zum Öffnen des Kraftstoffhahns schieben Sie ihn in Richtung Position 2. Schnitthöheneinstellung Die Schnitthöhe kann durch Drehen des Hebels (Abb. 1 Bild 5) eingestellt werden. Im Uhrzeigersinn erhöhen Sie die Schnitthöhe und entgegen dem Uhrzeigersinn verringern Sie die Schnitthöhe.
-
Seite 14: Bedienung Hr531/Hr662
Sicherheitsvorschriften vertraut sein. Die bestimmungsgemäße Verwendung ist das Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES Schlegelmäher – HR 531/HR 662, darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. - Seite 15 • Stellen Sie den Gashebel (Abb. 4 Bild 7) in die „Max.“- Posi- tion. • Wählen Sie den passenden Gang. • Drücken Sie den Kupplungshebel für den Antrieb langsam nach vorne und fahren Sie in den zu mähenden Bereich. • Die beste Geschwindigkeit ist, abhängig von der Beschaffen- heit des Rasens, zwischen 2,5 und 6 km/h.
-
Seite 16: Wartung, Die Durch Den Bediener Erfolgt
Bevor Sie mit der Wartung beginnen, stellen Sie den Motor aus und entfernen Sie den Zündkerzenstecker von der Zündkerze. Wird der Herkules Schlegelmäher – HR 531/HR 662 nicht wie im Folgenden beschrieben gewartet, können Schäden an der Maschi- ne oder Verletzungen des Bedieners oder dritter Personen die Fol- ge sein. - Seite 17 Reifen (Bild 10) Prüfen Sie den Zustand der Reifen auf Beschädigungen. REIFENDRUCK Prüfen Sie den Reifendruck: 1,4 Bar Sicherheitsaufkleber Prüfen Sie, ob alle Sicherheitsaufkleber vorhanden sind und ob sie beschädigt sind. Erneuern Sie umgehend defekte oder fehlende Aufkleber. Zu hoch Zu niedrig Luftfilter (Bild 11) •...
- Seite 18 Achtung! Verwenden Sie nur Herkules-Originalteile. Andere Teile können eine Gefahr für Ihre Gesundheit und für die umstehenden Personen und die Maschine darstellen. Wenn einige Schlegel fehlen, treten starke Vibrationen auf. Wenn Sie solche Vibrationen am Holm spüren, überprüfen Sie den Rotor und die Schlegel.
- Seite 19 Messerantrieb: Sollten Probleme mit der Zuschaltung des Messerantriebes auftreten, stop- pen Sie die Arbeit und nehmen Sie Kontakt mit Ihrem Fachhändler auf, der die Einstellung kontrollieren sollte. Fahrtrichtung: Wenn beim Ziehen der Hebel die Lenkung nicht sauber arbeitet, gehen Sie wie folgt vor: Lösen Sie die Sicherungsmutter (Abb.
- Seite 20 • Prüfen Sie den Abstand der Keilriemenführungen (Abb. B Bild 21) zum Keilriemen, er soll 3 bis 4 mm betragen. Wenn der Abstand nicht korrekt ist, lösen Sie die Schraube (Abb. C Bild 21) und stellen Sie die Führung passend ein. •...
-
Seite 21: Wartungsübersicht
Wartungsübersicht Unfälle oder Störungen können verursacht werden, wenn Sie die Maschine nicht inspizieren und warten. Überprüfen und warten Sie die Maschine wie unten beschrieben, damit sie gut und sicher funktioniert. * Für den Motor, siehe Motorhandbuch. Häufigkeit:T = Täglich M = Monatlich J = Jährlich Teil zur Prüfung Prüfung... -
Seite 22: Störungen Und Lösungen
Störungen und Lösungen Wenn Sie mit den unten aufgeführten Problemen konfrontiert werden, lesen Sie bitte den Abschnitt „Lösung“ und ergreifen Sie die entsprechenden Maßnahmen. * Für den Motor, siehe Motorhandbuch. Problem Ursache Lösung Das Gras ist nass. Warten Sie, bis das Gras trocken ist. Das Gras ist hoch. - Seite 23 Drehmomente in NM Markierung auf dem Schraubenkopf Schraubendurch- messer (mm) oder ohne Markierung 0.3~0.5 0.8~1.0 2.5~3.4 5.4~6.4 6.4~7.4 6.4~7.4 8.8~9.8 4.9~6.9 9.8~11.8 11.8~13.7 11.8~13.7 14.7~16.7 11.8~16.7 24.5~29.4 29.4~34.3 34.3~36.2 36.3~41.2 20.6~29.4 39.2~44.1 49~53.9 49~53.9 72.6~82.4 44.1~53.9 83.4~93.2 93.2~107.9 93.2~107.9 122.6~137.3 63.7~78.5 117.7~132.4 132.4~147.1...
-
Seite 24: Garantie
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren HERKULES Schlegelmäher – HR 531, HR 662, eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Eben- so können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden. -
Seite 25: Ce-Konformitätserklärung Hr 532 / Hr 662
CE-Konformitätserklärung HR 532 / HR 662 Firmenbezeichnung und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN Inhaber der technischen Unterlagen S.A.T. sarl - France 7 - ZA - 38110 ROCHETOIRIN Benannte Stelle Nr. 0088 : Lloyd‘s Register Qualitätssicherung 71 Fenchurch Street, London EC3S 4BS UK Verwendete harmonisierte Normen:... - Seite 26 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail info@telsnig.de Homepage www.telsnig.de...
