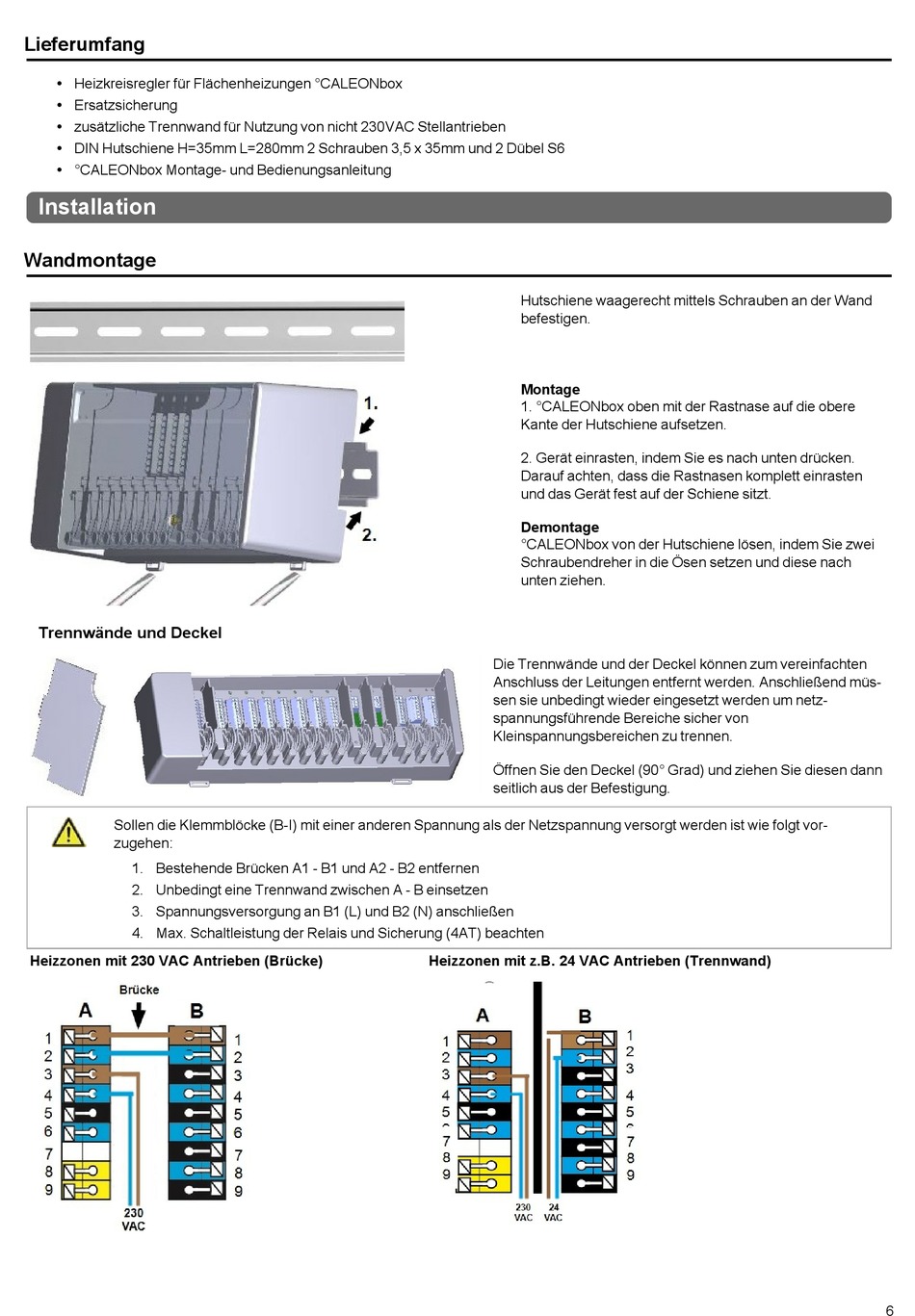

Lieferumfang; Installation; Wandmontage - Sorel CALEONbox Montage- Und Bedienungsanleitung

Lieferumfang

Heizkreisregler für Flächenheizungen °CALEONbox
l
Ersatzsicherung
l
zusätzliche Trennwand für Nutzung von nicht 230VAC Stellantrieben
l
DIN Hutschiene H=35mm L=280mm 2 Schrauben 3,5 x 35mm und 2 Dübel S6
l
°CALEONbox Montage- und Bedienungsanleitung
l

Installation

Wandmontage

Trennwände und Deckel
Sollen die Klemmblöcke (B-I) mit einer anderen Spannung als der Netzspannung versorgt werden ist wie folgt vor-
zugehen:
1. Bestehende Brücken A1 - B1 und A2 - B2 entfernen
2. Unbedingt eine Trennwand zwischen A - B einsetzen
3. Spannungsversorgung an B1 (L) und B2 (N) anschließen
4. Max. Schaltleistung der Relais und Sicherung (4AT) beachten
Heizzonen mit 230 VAC Antrieben (Brücke)
Hutschiene waagerecht mittels Schrauben an der Wand
befestigen.
Montage
1. °CALEONbox oben mit der Rastnase auf die obere
Kante der Hutschiene aufsetzen.
2. Gerät einrasten, indem Sie es nach unten drücken.
Darauf achten, dass die Rastnasen komplett einrasten
und das Gerät fest auf der Schiene sitzt.
Demontage
°CALEONbox von der Hutschiene lösen, indem Sie zwei
Schraubendreher in die Ösen setzen und diese nach
unten ziehen.
Die Trennwände und der Deckel können zum vereinfachten
Anschluss der Leitungen entfernt werden. Anschließend müs-
sen sie unbedingt wieder eingesetzt werden um netz-
spannungsführende Bereiche sicher von
Kleinspannungsbereichen zu trennen.
Öffnen Sie den Deckel (90° Grad) und ziehen Sie diesen dann
seitlich aus der Befestigung.
Heizzonen mit z.B. 24 VAC Antrieben (Trennwand)
