369 GPIO ist USER_LED_1, 370 GPIO ist USER_LED_2 und 371 GPIO ist USER_LED_3.

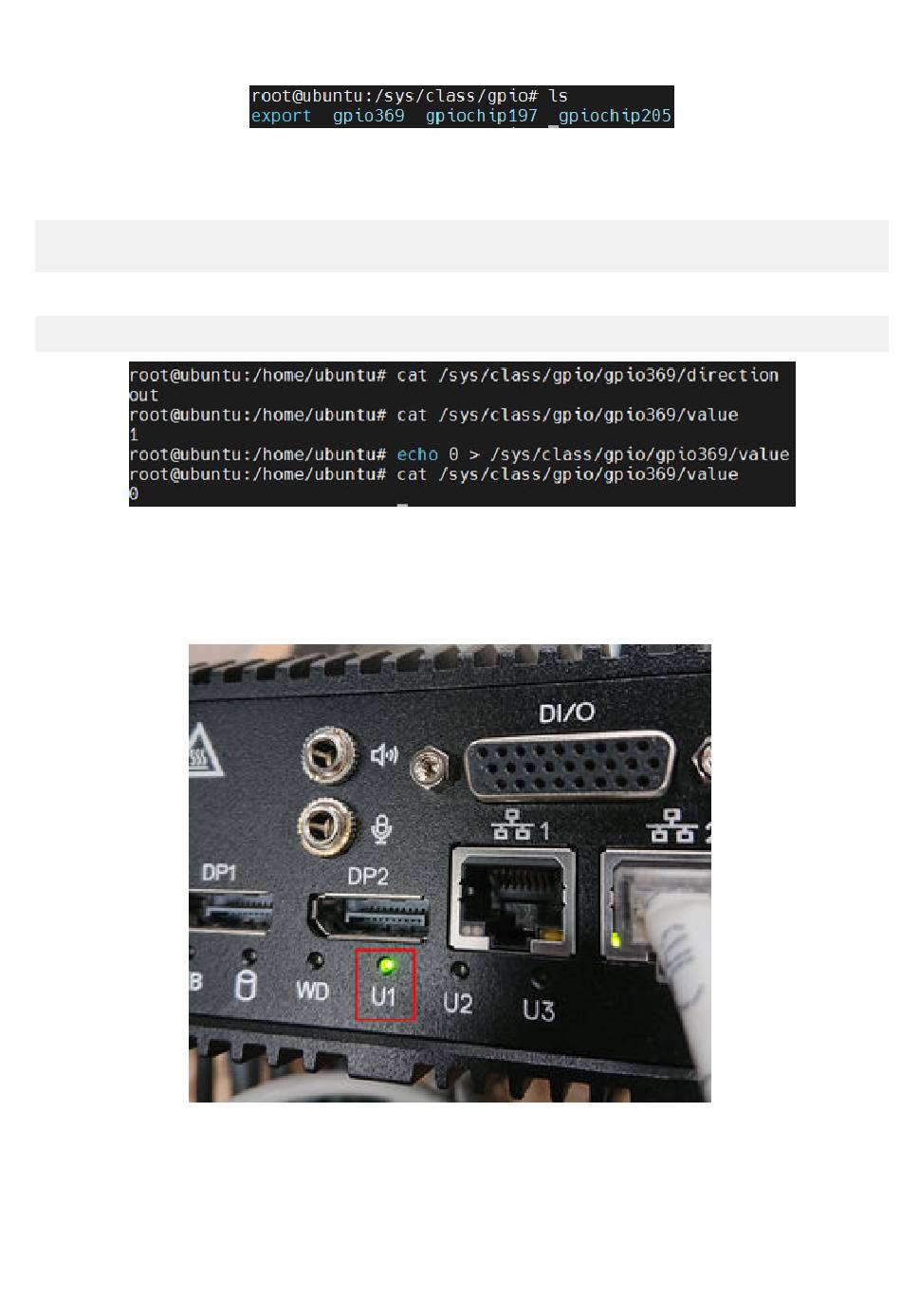

Abbildung 85. Exportieren von GPIO
3. Überprüfen Sie die GPIO-Richtung und den Wert mit den folgenden Befehlen:
$ cat /sys/class/gpio/gpio369/direction
$ cat /sys/class/gpio/gpio369/value
4. Stellen Sie den GPIO-Wert mithilfe des folgenden Befehls ein:
$ echo {0 or 1} > /sys/class/gpio/gpio369/value
Abbildung 86. Einstellen des GPIO-Werts
Ergebnisse
Die untere Ebene löst die Nutzer-LEDs aus. Wenn der Wert „0" ist, leuchtet die Nutzer-LED, wie in der folgenden Abbildung dargestellt.
Abbildung 87. GPIO-Nutzer-LED leuchtet
Einrichten des Ubuntu-Betriebssystems
83
