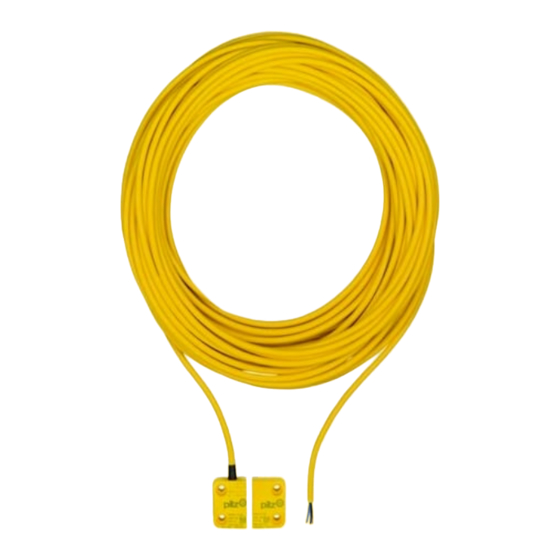

- Seite 1 PSEN 2.1a/b-20 Sensorik PSEN Bedienungsanleitung-21205-DE-08...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ..........................4 Gültigkeit der Dokumentation....................4 Nutzung der Dokumentation .....................4 Zeichenerklärung ........................4 Sicherheit ..........................5 Bestimmungsgemäße Verwendung ..................5 Sicherheitsvorschriften......................6 Sicherheitsbetrachtung ......................6 Qualifikation des Personals.......................6 Gewährleistung und Haftung.....................6 Entsorgung..........................6 Zu Ihrer Sicherheit........................7 Gerätemerkmale ........................7 Funktionsbeschreibung ......................7 Blockschaltbild ..........................8 Schaltabstände .........................8 Seiten- und Höhenversatz......................9 Verdrahtung ..........................9 Anschlussbelegung ........................10 Anforderungen und Anschluss an Auswertegeräte ............10... -
Seite 4: Einführung
PSEN 2.1a/b-20 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN 2.1a/b-20. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion. -
Seite 5: Sicherheit
PSEN 2.1a/b-20 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Die Sicherheitsfunktion des Sicherheitsschalters ist: Der Schließer des Sicherheitskontakts öffnet und der Öffner des Sicherheitskontakts schließt, wenn der Betätiger über den gesicherten Ausschaltabstand S hinweg entfernt wird oder der Betätiger nicht erkannt wird. Der Sicherheitsschalter erfüllt die Anforderungen nach: EN 60947-5-3: PDDB nur in Verbindung –... -
Seite 6: Sicherheitsvorschriften
PSEN 2.1a/b-20 Sicherheitsvorschriften Sicherheitsbetrachtung Vor dem Einsatz eines Geräts ist eine Risikobeurteilung nach der Maschinenrichtlinie not- wendig. Das Produkt erfüllt als Einzelkomponente die Anforderungen an die funktionale Sicherheit nach EN ISO 13849 und EN 62061. Dies garantiert jedoch nicht die funktionale Sicherheit der gesamten Maschine/Anlage. -
Seite 7: Zu Ihrer Sicherheit
PSEN 2.1a/b-20 Zu Ihrer Sicherheit WARNUNG! Verlust der Sicherheitsfunktion durch Manipulation der Verriegelungs- einrichtung Die Manipulation der Verriegelungseinrichtung kann zu schwersten Körper- verletzungen oder Tod führen. – Verhindern Sie, dass die Verriegelungseinrichtung durch Einsatz ei- nes Ersatzbetätigers manipuliert wird. – Bewahren Sie den Ersatzbetätiger an einem sicheren Ort auf und schützen Sie ihn vor unbefugten Zugriffen. -
Seite 8: Blockschaltbild
PSEN 2.1a/b-20 Blockschaltbild Betätiger Sicherheitsschalter Magnet Schaltabstände (mm) omin Legende Gesicherter Schaltabstand Min. Schaltabstand omin Gesicherter Ausschaltabstand Die versatzunabhängigen Werte für die Schaltabstände sind in den Technischen Daten [ enthalten. Bedienungsanleitung PSEN 2.1a/b-20 21205-DE-08... -
Seite 9: Seiten- Und Höhenversatz
PSEN 2.1a/b-20 Seiten- und Höhenversatz Legende [1] Seitenversatz [2] Höhenversatz Betätiger PSEN 2.1-20 Die angegebenen Werte sind gültig bei einer Temperatur von 20 °C. Gesicherter Schaltabstand S in mm Seitenversatz Höhenversatz Verdrahtung Angaben in den Technischen Daten [ unbedingt einhalten. Berechnung der max. -
Seite 10: Anschlussbelegung
Für den Einsatz des PSEN 2.1a/b-20 nach DIN EN 60947-5-3 muss ein Auswertegerät an- geschlossen werden. Verbinden Sie den PSEN 2.1a/b-20 entweder mit einem zertifizierten Pilz-Auswertegerät oder mit einem Auswertegerät mit definierten Eigenschaften Zertifizierte Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Schutztürüberwachung –... - Seite 11 PSEN 2.1a/b-20 Ausgänge am Auswertegerät dürfen erst wieder eingeschaltet werden, wenn beide Reed- kontakte am Sicherheitsschalter geöffnet und geschlossen worden sind (Teilbetätigungs- sperre) INFO Risikozeit nach DIN EN 60947-5-3 Die Risikozeit setzt sich zusammen aus der Reaktionszeit des Sensors (sie- Technische Daten [ 15]) und den Verarbeitungs- und Verzögerungs- zeiten des Auswertegeräts (s.
-
Seite 12: Montage
PSEN 2.1a/b-20 Beispiele für den Anschluss an Pilz-Auswertegeräte: PNOZmulti PSENmag PSEN i1 braun weiß blau schwarz Legende I0 Eingang OSSD I1 Eingang OSSD T1, T2 Testtaktausgänge Montage ACHTUNG! Möglicher Verlust der Sicherheitsfunktion durch veränderte Geräteei- genschaften Eine Umgebung mit elektrisch oder magnetisch leitfähigem Material kann die Geräteeigenschaften beeinflussen. - Seite 13 PSEN 2.1a/b-20 INFO Sichern Sie den Betätiger gegen unbefugtes Entfernen (z. B. durch eine Schraubensicherung oder verdeckten Einbau) und vor Verschmutzung. Verhindern Sie eine Selbstlockerung der Befestigungselemente von Sicherheitsschalter und Betätiger. Die Befestigung des Sicherheitsschalters und Betätigers muss ausreichend stabil sein, um den ordnungsgemäßen Betrieb des Sicherheitsschalters und Betätigers zu gewähr- leisten.
-
Seite 14: Justage
PSEN 2.1a/b-20 Justage Der Sicherheitsschalter darf nur mit dem zugehörigen Betätiger PSEN 2.1-20 verwendet werden. Prüfen Sie die Funktion immer mit der Schnittstelle PSEN i1 und angeschlossenem Aus- wertegerät. Die angegebenen Schaltabstände (siehe Technische Daten [ 15]) gelten nur, wenn Sicherheitsschalter und Betätiger nach den Vorgaben in Montage [ montiert sind. -
Seite 15: Technische Daten
PSEN 2.1a/b-20 Technische Daten Allgemein 502226 502227 Zertifizierungen CE, EAC, ECOLAB, TÜV, UKCA, CE, EAC, ECOLAB, TÜV, UKCA, cULus Listed cULus Listed Funktionsweise Sensor magnetisch magnetisch Codierungsstufe nach EN ISO 14119 gering gering Bauart nach EN ISO 14119 Klassifizierung nach EN 60947-5-3 PDDB PDDB Elektrische Daten 502226... - Seite 16 PSEN 2.1a/b-20 Umweltdaten 502226 502227 Schutzart Gehäuse IP67, IP69 IP67, IP69 Schaltabstände 502226 502227 Gesicherter Schaltabstand Sao 8 mm 8 mm Min. Schaltabstand Somin 0,5 mm 0,5 mm Gesicherter Ausschaltabstand Sar 26 mm 26 mm Wiederholgenauigkeit Schaltab- stände Mechanische Daten 502226 502227 Betätiger 1...
-
Seite 17: Sicherheitstechnische Kenndaten
B10d nach EN ISO 13849-1: 2015 und EN 62061 TM [Jahr] nach EN ISO 13849-1:2015 2.000.000 Bestelldaten System Produkttyp Merkmale Anschlussart Bestell-Nr. PSEN 2.1a-20/PSEN Magnetischer Sicherheits- Kabel, 5 m 502226 2.1-20/8mm /5m/1unit schalter, Betätiger eckig, mit gesichertem Schaltabstand 8 PSEN 2.1b-20/PSEN Magnetischer Sicherheits- Kabel, 10 m... -
Seite 18: Eg-Konformitätserklärung
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regu- lation 2008. -
