Wersja: 02.2022.0

ID: 900.000.0740

Inhaltszusammenfassung für AFRISO DIT 10

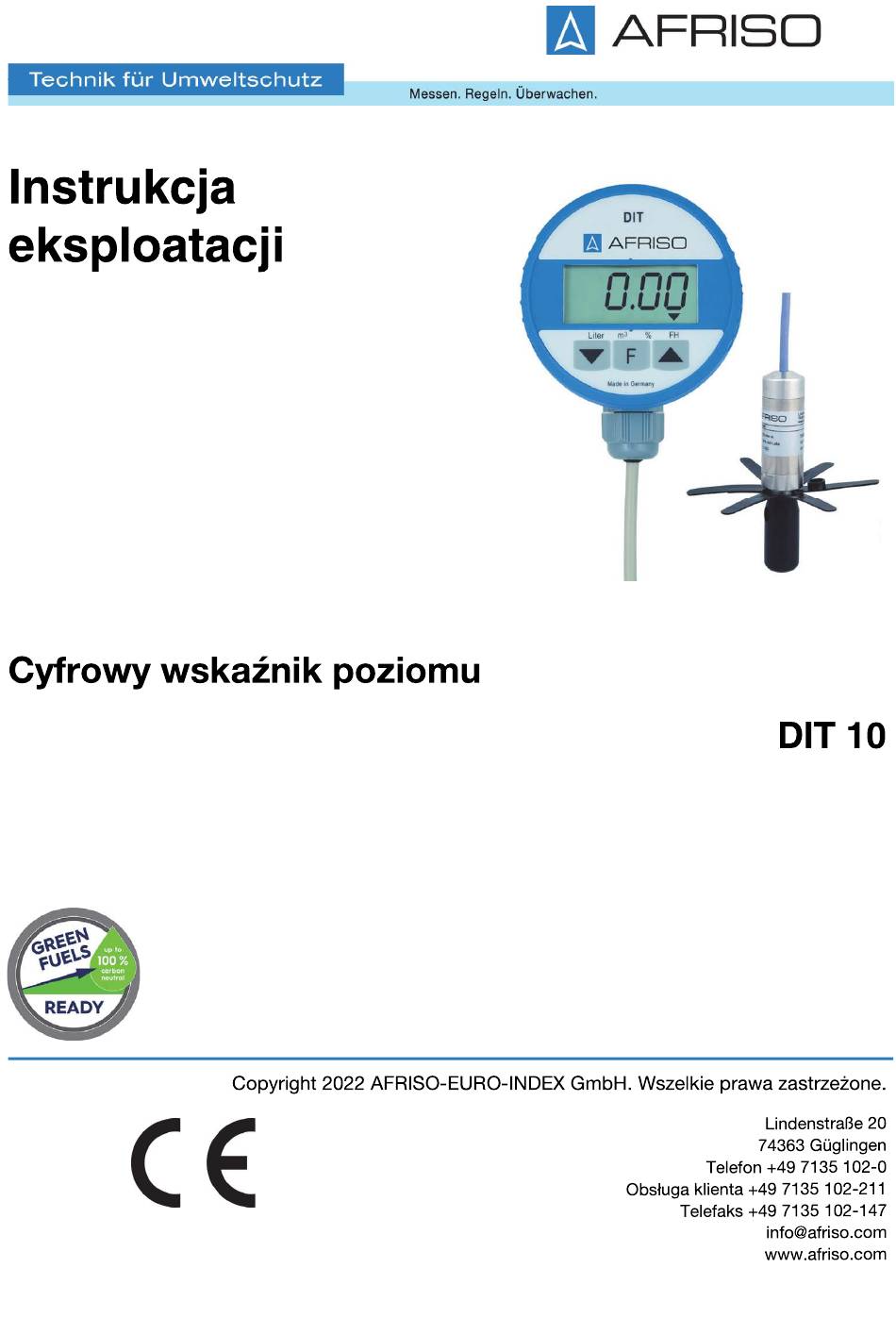

Seite 1 Wersja: 02.2022.0 ID: 900.000.0740...
Seite 31 Diese Betriebsanleitung beschreibt den digitalen Tankinhaltsanzeiger „DIT 10“ (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
Seite 32 Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig- nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs- situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter- teilt. HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. DIT 10...
Seite 33 Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten Bedingungen und innerhalb der spezifizierten technischen Daten und in Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Normen und Sicherheitsvorschriften durch. DIT 10...
Seite 34 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. DIT 10...
Seite 35 Umgebungsbedingungen eingehalten werden. • Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. DIT 10...
Seite 36 Das Produkt besteht aus einem Auswertegerät mit Digitalanzeige und einer Tauchsonde mit Drucksensor. A. Display B. Programmiertasten C. Funktionstaste D. Kabelverschraubung E. Kabel A. Kabel mit Entlüftungsschlauch B. Drucksensor C. Stern D. Abstandhalter DIT 10...
Seite 37 Spannungssignal um. Das Spannungssignal wird an das Aus- wertegerät gesendet. Das Auswertegerät berechnet aus dem Spannungssignal den Inhalt des Tanks und zeigt im Display den Tankinhalt (in Liter, Kubikmeter, Prozent, Füllhöhe) an. Das Produkt entspricht: • EMV-Richtlinie (2014/30/EU) • RoHS-Richtlinie (2011/65/EU) DIT 10...
Seite 38 -5 ... 80 °C Schutzart (EN 60529) IP 51 Nennspannung 3,6 V Versorgungsspannung über Batterie Lithium-Batterie 3,6 V Typ LS 14500, Li-metal *Genauigkeit des Gesamtsystems: ± 1,5 % FSO, IEC 60770, bezogen auf die Anzeige der Füllhöhe in mm. DIT 10...
Seite 39 Bereich 0 ... 70 °C Mediumstemperatur -5 ... 70 °C Umgebungstemperatur Lagerung -5 ... 70 °C Schutzart (EN 60529) IP 68 *Genauigkeit des Gesamtsystems: ± 1,5 % FSO, IEC 60770, bezogen auf die Anzeige der Füllhöhe in mm. DIT 10...
Seite 40 Ovale Kellertanks (beispielsweise GfK-Tanks oder Blechtanks) Kunststofftank mit Aus- Kunststofftanks mit großer Aus- nehmung nehmung in der Tankmitte (Herstel- ler: beispielsweise Roth, Werit) Tankform-Kennziffer:______________________ 1. Ermitteln Sie das Gesamtvolumen in Litern (siehe technischen Daten des Tanks). Tankvolumen:___________________________ Liter DIT 10...
Seite 41 1. Schrauben Sie die Feuchtraum-Abzweigdose mit den beiliegenden Schrauben fest. 2. Hängen Sie das Auswertegerät in den Wandhalter. 3. Führen Sie die Kabel (Drucksensorkabel und Kabel des Auswertegeräts) in die Feuchtraum-Abzweigdose. 4. Schieben Sie die Kabelverschraubung am Tank auf das Kabel des Druck- sensors. DIT 10...
Seite 42 Feuchtraum-Abzweigdose geführt wurden. 1. Verbinden Sie die Kabel mittels der Lüsterklemme. 2. Verschließen Sie die Feuchtraum-Abzweigdose. A. Kabel vom Auswertegerät B. Weiß (U+) C. Grün (Signal) D. Braun (U-) E. Gelb/schwarz (Schirm) F. Lüsterklemme G. Kabel vom Drucksensor DIT 10...
Seite 43 3. Drücken SIe den Resettaster (A) und halten Sie diesen gedrückt. 4. Stecken Sie den zweipoligen Bat- teriestecker in die zweipolige Buchse (B) auf der Leiterplatte. - Achten Sie auf die korrekte Polung. 5. Lassen Sie den Resettaster (A) wieder los. DIT 10...
Seite 44 - Der Wert wird auf 0.00 gesetzt. - Der Nullpunktabgleich kann in diesem Zustand beliebig oft durchgeführt werden. 3. Drücken Sie die Funktionstaste, um den Nullpunktabgleich zu beenden. - Am unteren Displayrand erscheint ein Pfeil, der auf die Einheit Liter zeigt. DIT 10...
Seite 45 2. Schrauben Sie mit dem Abstands- halter (A) den Stern (B) am Druck- sensor (C) fest. 3. Biegen Sie die Arme des Sterns über den Abstandshalter. 4. Schieben Sie den Drucksensor von oben durch das Tankan- schlussgewinde (D). DIT 10...
Seite 46 - Verwenden Sie zur Montage im Tank die für den jeweiligen Tank erfor- derlichen Teile des Kabelverschraubungssets. 2. Bestimmen Sie die Kabellänge wie oben beschrieben. 3. Ziehen Sie die Kabelverschraubung so fest, dass das Kabel nicht mehr verschoben werden kann und geruchsdicht fixiert ist. DIT 10...
Seite 47 A. Kabelverschraubung (PG 9) zur Fixierung des Kabels B. Einschraubkörper G1 / G Kabel- verschraubung (PG 9) C. Reduzierstück G1 - G1 D. Reduzierstück G2 - G1 E. Reduzierstück G1 - Rp1 F. Flachdichtung NBR G. Reduzierstück G2 - G1 DIT 10...
Seite 48 H. Stopfbuchse I. Scheibe Ø 17 J. Stopfen K. Einschraubkörper DIT 10...
Seite 49 Sie diese mit der Mut- ter. 3. Führen Sie das Kabel des Druck- sensors in die Kabelverschrau- bung (PG 9) (A) und ziehen Sie die Kabelverschraubung so fest, dass das Kabel nicht mehr ver- schoben werden kann und geruchsdicht fixiert ist. DIT 10...
Seite 50 - Bei Volumina > 9999 Liter wird der Wert mit einer Kommastelle in Kubikmetern (1000 Liter = 1 Kubikmeter) eingegeben. 4. Drücken Sie die Programmiertaste (Pfeil oben), um die Kommastelle zu verschieben. 5. Drücken Sie die Funktionstaste, um die Einstellung zu bestätigen. DIT 10...
Seite 51 Stelle zu ändern. 4. Drücken Sie die Funktionstaste, um die Einstellung zu bestätigen. Die Eingabe der Tankdaten ist abgeschlossen und das Auswertegerät wechselt in den Messbetrieb. - Das Symbol (beide Pfeile) in der linken oberen Ecke des Displays erlischt. DIT 10...
Seite 52 2. Korrigieren Sie die Tankdaten (siehe Kapitel "Tankdaten ermitteln"). - Wenn Sie keine Tankdaten verändern möchten, drücken Sie viermal die Funktionstaste, um in den Messmodus zurückzukehren. - Die Pfeile in der linken oberen Ecke des Displays sind aus. DIT 10...
Seite 53 1. Gehen Sie vor wie in Kapitel "Lithium-Batterie anschließen" beschrieben. - Die eingegebenen Tankdaten bleiben bei einem Batteriewechsel erhal- ten. Das Produkt ist geeignet für hochwassergefährdete Gebiete und ist druck- wasserdicht bis 10 mH O (1 bar Außendruck). Nach einer Überschwemmung muss das Produkt nicht getauscht werden. DIT 10...
Seite 54 Prüfen Sie den Batterie- nicht mit der Leiterplatte stecker (siehe Kapitel verbunden "Lithium-Batterie anschließen") Display wechselt zwi- Die Tankdaten sind Korrigieren Sie die schen dem angezeigten falsch eingegeben Tankdaten (siehe Kapi- Wert und „ “ hin und tel "Tankdaten einge- ben") DIT 10...
Seite 55 Reihenfolge). 2. Entnehmen Sie die Batterie (siehe Kapitel "Lithium-Bat- terie anschließen" in umgekehrter Reihenfolge). 3. Entsorgen Sie das Produkt und die Batterie getrennt. Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). DIT 10...
Seite 56 Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Digitaler Tankinhaltsanzei- 52150 ger „DIT 10“ Ersatz-Batterie 68309 Ersatz-Tauchsonde 52153 (0/400 mbar) Außenbereich-Abzweig-...
Seite 57 DIT 10...
Seite 58 DIT 10...
Seite 86 DIT 10...
Seite 87 DIT 10...
Seite 115 DIT 10...
Seite 116 DIT 10...
