AFRISO LAG-14 ER Betriebsanleitung

Leckanzeigegerät
Vorschau ausblenden Andere Handbücher für LAG-14 ER:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

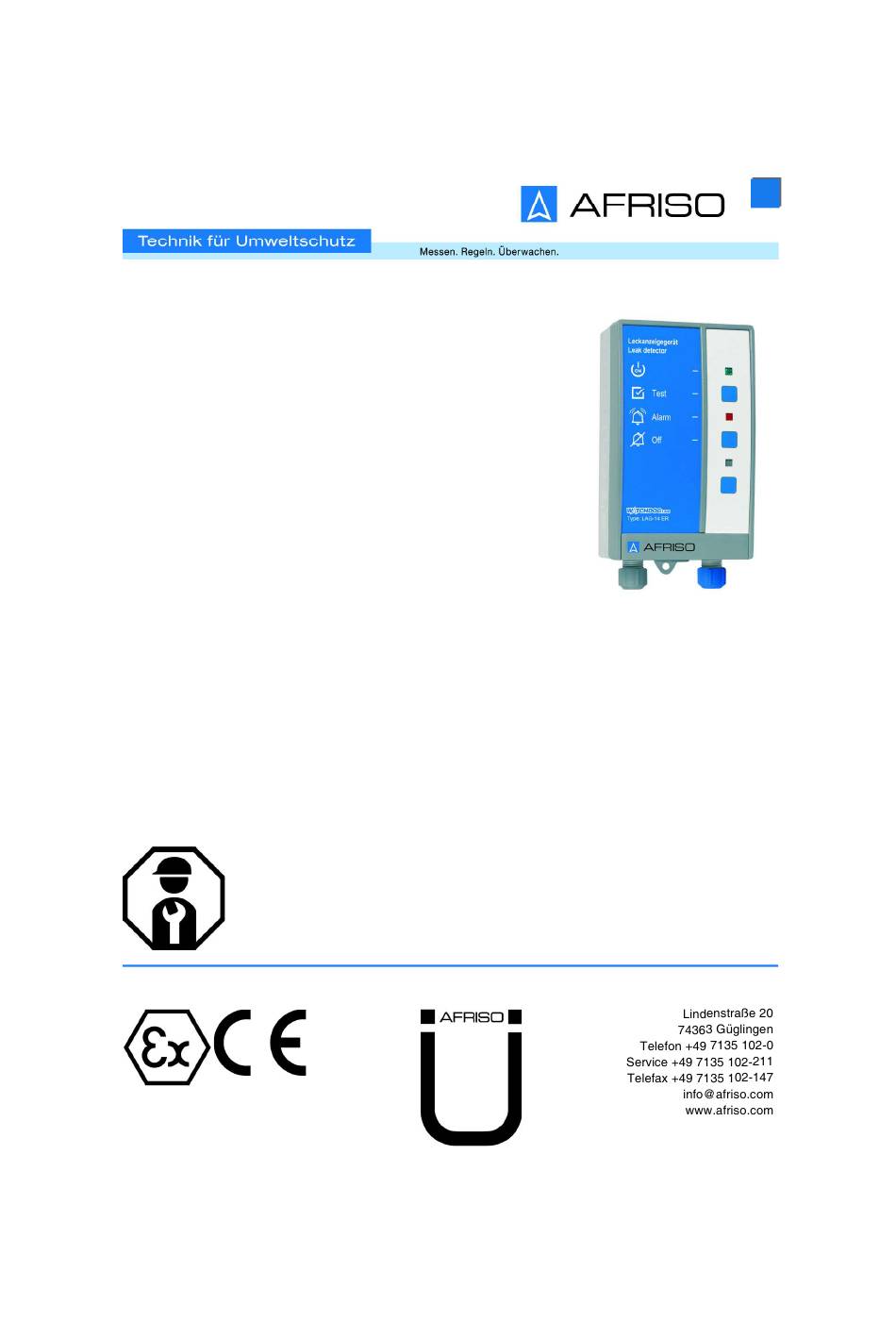

DE
Betriebsanleitung
Leckanzeigegerät
LAG-14 ER
Copyright 2024 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
MVV TB
C 2, Anl. C
0123
2.15.16
Version: 06.2024.0
ID: 900.000.0153
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AFRISO LAG-14 ER

Inhaltszusammenfassung für AFRISO LAG-14 ER

  • Seite 1 Betriebsanleitung Leckanzeigegerät LAG-14 ER Copyright 2024 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. MVV TB C 2, Anl. C 0123 2.15.16 Version: 06.2024.0 ID: 900.000.0153...
  • Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt das Leckanzeigegerät LAG-14 ER (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. •...

  • Seite 3: Warnhinweise Und Gefahrenklassen

    WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk- sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder Sachschäden zur Folge haben kann. HINWEIS HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam, die bei Nichtbeachtung Sachschäden zur Folge haben kann. LAG-14 ER...

  • Seite 4: Informationen Zur Sicherheit

    Anschluss eines Leckanzeigegeräts für Flüssig- keitssysteme geeignet sind. Wenn keine Rückhalteeinrichtung für austretende Leckanzeigeflüssigkeit vorhanden ist, darf das Volumen des Überwachungsraums der Anlage 1 m³ nicht überschreiten. Mit dem Produkt darf nur ein Tank überwacht werden. LAG-14 ER...
  • Seite 5 Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten Bedingungen und innerhalb der spezifizierten technischen Daten und in Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor- men und Sicherheitsvorschriften durch. LAG-14 ER...

  • Seite 6: Vorhersehbare Fehlanwendung

    Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet werden müssen, bekannt sein. Persönliche Schutzausrüstung Verwenden Sie immer die erforderliche persönliche Schutzausrüstung. Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein- satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. LAG-14 ER...

  • Seite 7: Transport Und Lagerung

    Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. LAG-14 ER...

  • Seite 8: Übersicht

    Das Produkt besteht aus einem Signalteil, einem Leckanzeigeflüssigkeitsbe- hälter und einer Sonde mit zwei Elektrodenstäben. Übersicht 4.1.1 Leckanzeigeflüssigkeitsbehälter A. Füllhöhe C. Sondengehäuse B. Sondenkabel D. Elektrodenstäbe Abbildung 1: Leckanzeigeflüssigkeitsbehälter (schwarz) mit Sonde Signalteil und Sonde sind durch ein zweiadriges Sondenkabel miteinander verbunden. LAG-14 ER...

  • Seite 9: Produktbeschreibung

    Auswertung und Umformung des Sondensignals in ein digita- les Ausgangssignal. Das Ausgangssignal steht in Form eines potenzial- freien Wechselkontakts (Relaisausgang) zur Verfügung. A. Bezeichnung des Pro- dukts B. Grüne LED C. Test-Taste D. Rote LED E. Stummschalttaste F. Ohne Funktion Abbildung 2: Signalteil LAG-14 ER...

  • Seite 10: Piktogramme

    Taste Mit der Test-Taste wird die Funktionsbereit- schaft/Funktionsprüfung des Produkts kontrolliert und durchgeführt. Anzeige Die rote LED rechts neben dem Symbol signalisiert einen Alarm oder eine Störung. Taste Mit dieser Taste wird der akustische Alarm abgeschal- tet. LAG-14 ER...
  • Seite 11 Produktbeschreibung Abmessungen 65 mm 100 mm 60 mm Abbildung 3: Abmessungen LAG-14 ER...

  • Seite 12: Lieferumfang

    Pegel von Lagerflüssigkeit oder Grundwasser ein Leck auftritt, entweicht Leckanzeigeflüssigkeit. Dadurch sinkt der Flüssigkeitspegel im Leckanzeigeflüssigkeitsbehälter und die Elektrodenstäbe der Sonde sind nicht mehr eingetaucht. Das Signalteil erkennt die Unterbrechung des Stromflusses (Alarm-Schalt- punkt) und das Produkt gibt Alarm. LAG-14 ER...

  • Seite 13: Anwendungsbeispiele

    Produktbeschreibung Anwendungsbeispiel(e) 230 V A. Signalteil F. Außenmantel B. Sondenkabel G. Überwachungsraum C. Potenzialausgleich H. Innenmantel D. Leckanzeigeflüssigkeitsbehälter I. Lagergut (schwarz) J. Explosionsgefährdeter Bereich E. Verbindungsleitung K. Nicht-explosionsgefährdeter Bereich LAG-14 ER...

  • Seite 14: Zulassungsdokumente, Bescheinigungen, Erklärungen

    Bauproduktenverordnung (EU) Nr. 305/2011 und Nr. 574/2014 (EN 13160-1:2003 und EN 13160-3:2003) • RoHS-Richtlinie (2011/65/EU) • Explosionsschutz-Richtlinie (2014/34/EU) Die Kennzeichnungen der Komponente dieses Produktes lauten: - Signalteil: II 1 G [Ex ia Ga] IIC - Leckanzeigeflüssigkeitsbehälter und Sonde: Ex ia IIB T6 Ga LAG-14 ER...

  • Seite 15: Technische Daten

    Maximal 250 V, 2 A, ohmsche Last Netzsicherung 100 mA (darf nicht ersetzt werden) Relaissicherung T 2 A Schutzklasse (EN 60730) Schutzart (EN 60529) IP 30 Verschmutzungsgrad Daten zur EU-Richtlinie 2014/34/EU Gerätegruppe (Übertage) Gerätekategorie (1) G Zündschutzart Eigensicherheit Normative Kennzeichnung [Ex ia Ga] IIC LAG-14 ER...
  • Seite 16 Elektrische Daten Sonde Sondenspannung Maximal AC 17 V Schutzart (EN 60529) IP 20 Anschlusskabel: H05VV-F, 2 x 1 mm² Standardlänge 10 m Maximale Länge 50 m (geschirmt) Allgemeine Daten Leckanzeigeflüssigkeitsbehälter Abmessungen mit Montagehilfen 300 x 325 x 145 mm LAG-14 ER...
  • Seite 17 (Elektrodenspitze bis Füllhöhe) Gesamtinhalt 10 Liter Verbindungsschlauch EPDM-Schlauch 14 x 3 (LW 14) Oberflächenwiderstand < 10 Ohm nach DIN 53486 Umgebungsbedingungen Umgebungstemperatur Betrieb -20 ... 50 °C, abhängig vom Mischungsverhältnis Umgebungstemperatur Lagerung -20 ... 50 °C, abhängig vom Mischungsverhältnis LAG-14 ER...

  • Seite 18: Montage Vorbereiten

    • Pro 100 Liter Überwachungsraumvolumen muss ein Liter Leckanzeige- flüssigkeit im Leckanzeigeflüssigkeitsbehälter sein. Der Leckanzeigeflüssigkeitsbehälter reicht für 450 Liter Überwachungs- raumvolumen. Leckanzeigeflüssigkeits- Leckanzeigeflüssig- Benötigte Zusatz- menge [Liter] keitsbehälter (mit behälter (ohne Sonde) Sonde) 0 - 450 450 - 900 900 - 1350 1350-1800 1800 - 2250 LAG-14 ER...
  • Seite 19 Leckanzeigeflüssigkeitsbehälter sein. Der Leckanzeigeflüssigkeitsbehälter reicht für 157,5 Liter Überwachungs- raumvolumen. Leckanzeigeflüssigkeits- Leckanzeigeflüssig- Benötigte Zusatz- menge [Liter] keitsbehälter (mit behälter (ohne Sonde) Sonde) 0 - 157,5 157,5 - 315 315 - 472,5 472,5 - 630 630 - 787,5 LAG-14 ER...
  • Seite 20 Montage A. Zusatzbehälter (ohne Sonde) E. Nicht-explosionsgefährdeter Bereich B. Leckanzeigeflüssigkeitsbehälter (mit Sonde) F. Explosionsgefährdeter Bereich C. Kabelverlängerungsarmatur (KVA) G. Kommunizierende Verbindungs- leitung D. Signalteil LAG-14 ER...

  • Seite 21: Leckanzeigeflüssigkeitsbehälter Montieren

    Der Leckanzeigeflüssigkeitsbehälter kann beim Signalteil oder in explosions- gefährdeten Bereichen der Zone 0, 1 und 2 montiert werden (beispielsweise im Domschacht). Der Leckanzeigeflüssigkeitsbehälter wird oberhalb des Überwachungsrau- mes montiert und wird damit zum höchsten Punkt des Überwachungsrau- mes. LAG-14 ER...
  • Seite 22 Lagergutdichte und ist aus den folgenden Dia- grammen ablesbar. = D( - 1) + 30 (cm); a = 550 - c - D (cm) A. Mindestabstand C. Dichte B. Tankdurchmesser Abbildung 4: Übersichtsdiagramm LAG-14 ER...
  • Seite 23 1,85 min. 180 mm A. Leckanzeigeflüssigkeitsbehälter C. Doppelwandiger Tank (DIN 6624-2) B. Verbindungsleitung Halten Sie einen Abstand von mindestens 180 mm zwischen dem Leckan- zeigeflüssigkeitsbehälter und der Raumdecke ein, damit die Sonde zur Prü- fung entnommen werden kann. LAG-14 ER...

  • Seite 24: Verbindungsleitung(En) Montieren

    Stellen Sie sicher, dass der Leckanzeigeflüssigkeitsbehälter an einer Wand oder einem anderen Träger befestigt wird. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. Die Verbindungsleitung muss mit stetigem Gefälle zum Tank hin verlegt wer- den und darf nicht absperrbar sein. LAG-14 ER...
  • Seite 25 100 mm unterhalb der Unterkante des Leckan- zeigeflüssigkeitsbehäl- ters. 2. Montieren Sie das Prüf- min. 100 mm ventil (A) so, dass ein Auf- fanggefäß bei der Funkti- onsprüfung die austretende Leckanzeige- flüssigkeit auffangen kann. Abbildung 5: Montage Prüfventil LAG-14 ER...

  • Seite 26: Signalteil Montieren

    Stellen Sie sicher, dass das Signalteil bei einer Montage im Freien vor direkter Witterung, Frost und Sonneneinstrahlung geschützt ist. - Verwenden Sie ein geeignetes Schutzgehäuse. Stellen Sie sicher, dass die zulässigen Umgebungsbedingungen für das Signalteil eingehalten werden. Abbildung 6: Signalteil mit Montagerahmen für den Einbau in Schalttafeln; rechts: Schalttafelausschnitt LAG-14 ER...
  • Seite 27 (Variante A oder B ver- wenden). Variante A 1. Befestigen Sie die Schraube an der Wand. 2. Hängen Sie das Signalteil ein. 3. Befestigen Sie das Signal- teil an der Wand mit einer Schraube an der unteren Lasche. LAG-14 ER...
  • Seite 28 Ø 5 mm durch das Unterteil. 2. Befestigen Sie das Signal- teil an der Wand mit den beiliegenden Schrauben. 3. Schließen Sie das Signal- teil wie in Kapitel "Elektri- scher Anschluss" beschrieben an. 4. Schließen Sie das Signal- teil. LAG-14 ER...

  • Seite 29: Betriebsart Festlegen

    Stellen Sie sicher, dass die Netzspannung unterbrochen und gegen Wiedereinschalten gesichert ist. 1. Öffnen Sie das Signalteil. 2. Stecken Sie die Steckbrücke (Jumper) auf die Kontakte für die einzu- stellende Betriebsart. A. Betriebsart „Öko“ B. Betriebsart „FailSafe“ 3. Schließen Sie das Signalteil. LAG-14 ER...

  • Seite 30: Elektrischer Anschluss

    HINWEIS NICHTVERFÜGBARKEIT DER ÜBERWACHUNGSFUNKTION • Installieren Sie keine Netzstecker oder Schalter in der Spannungsversor- gung für das Produkt. • Schalten Sie das Produkt nur über die bauseitige Netzsicherung ein und aus. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. LAG-14 ER...

  • Seite 31: Spannungsversorgung

    3. Schließen Sie die Phase an die Klemme L und den Neutralleiter an die Klemme N an. - Der Schutzleiter muss nicht angeschlossen werden. A. Netzsicherung (F1) B. Relaissicherung (F2) C. Steckbrücke (Jumper) für die Betriebsart D. Sondenanschluss E. Potenzialfreier Wechsel- kontakt F. Anschlussklemmen für Spannungsversorgung Abbildung 7: Elektrischer Anschluss LAG-14 ER...

  • Seite 32: Sonde Anschließen

    Leckanzeigeflüssigkeitsbehälter genommen werden kann. Das Sondenkabel darf nicht gekürzt werden. Wenn das Signalteil und der Leckanzeigeflüssigkeitsbehälter räumlich getrennt sind, darf die Sonde nur über eine geeignete Armatur mit dem Signalteil verbunden werden (siehe Abbildung 8 auf Seite 33). LAG-14 ER...
  • Seite 33 Wenn das Signalteil und der Leckanzeigeflüssigkeitsbehälter außerhalb des explosionsgefährdeten Bereichs nebeneinander montiert sind, kann die Sonde direkt an das Signalteil angeschlossen werden. A. Signalteil B. Ungekürztes Sondenkabel Abbildung 9: Signalteil und der Leckanzeigeflüssigkeitsbehälter außerhalb des explo- sionsgefährdeten Bereichs nebeneinander montiert LAG-14 ER...
  • Seite 34 Durchmesser von 5 ... 10 mm verwenden. - Das Kabel für das Ausgangssignal muss separat geführt werden. 2. Schließen Sie zusätzliche Geräte an die Klemmen „Alarm“ an. - Informationen zur Verwendung zusätzlicher Geräte entnehmen Sie der Anleitung des Herstellers. LAG-14 ER...

  • Seite 35: Leckanzeigeflüssigkeitsbehälter Befüllen

    7. Füllen Sie die Leckanzeigeflüssigkeit bis zur Überlauföffnung der Füllhö- henmarkierung. 8. Schrauben Sie die Füllhöhenschraube wieder auf den Leckanzeigeflüs- sigkeitsbehälter. 9. Setzen Sie die Sonde in den Leckanzeigeflüssigkeitsbehälter. Die Belüftungsbohrung am Halsstutzen des Leckanzeigeflüssigkeitsbehäl- ters muss offen bleiben. LAG-14 ER...

  • Seite 36: Produkt In Betrieb Nehmen

    1. Stellen Sie ein Auffanggefäß unter das Prüfventil. 2. Öffnen Sie das Prüfventil. - Die Leckanzeigeflüssigkeit muss mit einem Volumenstrom von mindes- tens 0,5 l/min austreten. 3. Schließen Sie das Prüfventil. 4. Füllen Sie die aufgefangene Leckanzeigeflüssigkeit wieder in den Leck- anzeigeflüssigkeitsbehälter. LAG-14 ER...
  • Seite 37 - Die rote LED leuchtet und der akustische Alarm ertönt. Lassen Sie die Test-Taste los, um die Funktionsprüfung am Signalteil zu beenden. Leckanzeigeflüssigkeitsbehälter Prüfen Sie den Stand der Leckanzeigeflüssigkeit und füllen Sie diese bei Bedarf bis zur Prüföffnung auf. LAG-14 ER...

  • Seite 38: Betrieb

    Wasser gemischt bis zur gekennzeichneten Füllhöhe auf. - Wiederholt sich der Alarm, liegt eine Undichtheit vor. 2. Benachrichtigen Sie einen Fachbetrieb (nach AwSV). Der Fachbetrieb muss die Ursache beseitigen, bevor das Produkt wieder in Betrieb genommen wird. LAG-14 ER...

  • Seite 39: Wartung

    Wartungsintervalle und Wartungstätigkeiten Zeitpunkt Tätigkeit Einmal jährlich und Tauschen Sie beschädigte Teile. nach Alarmfall Führen Sie eine Funktionsprüfung durch (siehe "Funktionsprüfung durchführen"). Bei Bedarf Reinigen Sie das Produkt mit einem leicht ange- feuchteten Tuch. Verwenden Sie eine milde Sei- fenlauge. LAG-14 ER...
  • Seite 40 Sonde in Leckanzeige- kabel defekt flüssigkeit ist Rote LED leuchtet nicht Signalteil defekt Bitte wenden Sie sich und der akustische an die AFRISO-Service Alarm ertönt nicht, Hotline obwohl die Sonde nicht in Leckanzeigeflüssig- keit eingetaucht ist Sonstige Störungen Bitte wenden Sie sich...

  • Seite 41: Störungsbeseitigung

    5. Verbinden Sie die Flachbandleitung mit der Steckerleiste. 6. Schließen Sie das Signalteil. Schalten Sie die Netzspannung ein. Störungen, die nicht durch die im Kapitel beschriebenen Maßnahmen besei- tigt werden können, dürfen nur durch den Hersteller behoben werden. LAG-14 ER...

  • Seite 42: Außerbetriebnahme Und Entsorgung

    3. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. LAG-14 ER...

  • Seite 43: Ersatzteile Und Zubehör

    UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Leckanzeigegerät LAG-14 ER mit 43410 Leckanzeigeflüssigkeitsbehälter und Sonde Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. Signalteil LAG-14 ER 40642 schwarzer Leckanzeigeflüssigkeitsbehälter...

  • Seite 44: Leckanzeigeflüssigkeiten Für Leckanzeigegerät

    Leckanzeigeflüssigkeit 65843 Sulzbach Leckanzeige-Clariant Für bestehende Anlagen mit bisher zugelassenen Leckanzeigeflüssigkeiten darf das Leckanzeigegerät LAG-14 ER als Ersatzgerät weiterhin eingesetzt werden. Eine Liste der zugelassenen Leckanzeigeflüssigkeiten und deren zulässiger Mischbarkeit finden Sie auf der Homepage des Deutschen Instituts für Bau- technik (DIBt).

  • Seite 45: Bescheinigung Des Fachbetriebes (Nach Awsv)

    Der Einbau nach der Betriebsanleitung, die Inbetriebnahme und die Funkti- onsprüfung des Produktes werden hiermit bestätigt: Tankhersteller: _____________________________ _________________________________________ _________________________________________ Tank nach Norm: ___________________________ Baujahr: __________________________________ Tankinhalt in Litern: _________________________ Fabrik-Nr.: ________________________________ Leckanzeigeflüssigkeit Bezeichnung: ______________________________ Menge in Litern (im Überwachungsraum): _________________________________________ Inhalt in Litern: _____________________________ LAG-14 ER...

  • Seite 46: Anhang

    Anhang Fachbetrieb: _________________________________________ _________________________________________ _________________________________________ Betreiber: _________________________________________ _________________________________________ _________________________________________ Anlagenort: _________________________________________ _________________________________________ _________________________________________ _________________________________________ Datum, Unterschrift (Fachbetrieb) LAG-14 ER...

  • Seite 47: Zulassungsunterlagen

    Anhang 15.2 Zulassungsunterlagen LAG-14 ER...
  • Seite 48 Anhang LAG-14 ER...
  • Seite 49 Anhang LAG-14 ER...

  • Seite 50: Eu-Konformitätserklärung

    Anhang 15.3 EU-Konformitätserklärung LAG-14 ER...

  • Seite 51: Leistungserklärung (Dop)

    Anhang 15.4 Leistungserklärung (DoP) LAG-14 ER...

  • Seite 52: Herstellererklärung

    Anhang 15.5 Herstellererklärung LAG-14 ER...

  • Seite 53: Ce-Kennzeichnung

    Anhang 15.6 CE-Kennzeichnung LAG-14 ER...
