Fig. 4
scan-line 40 und 40B - BlacKwood

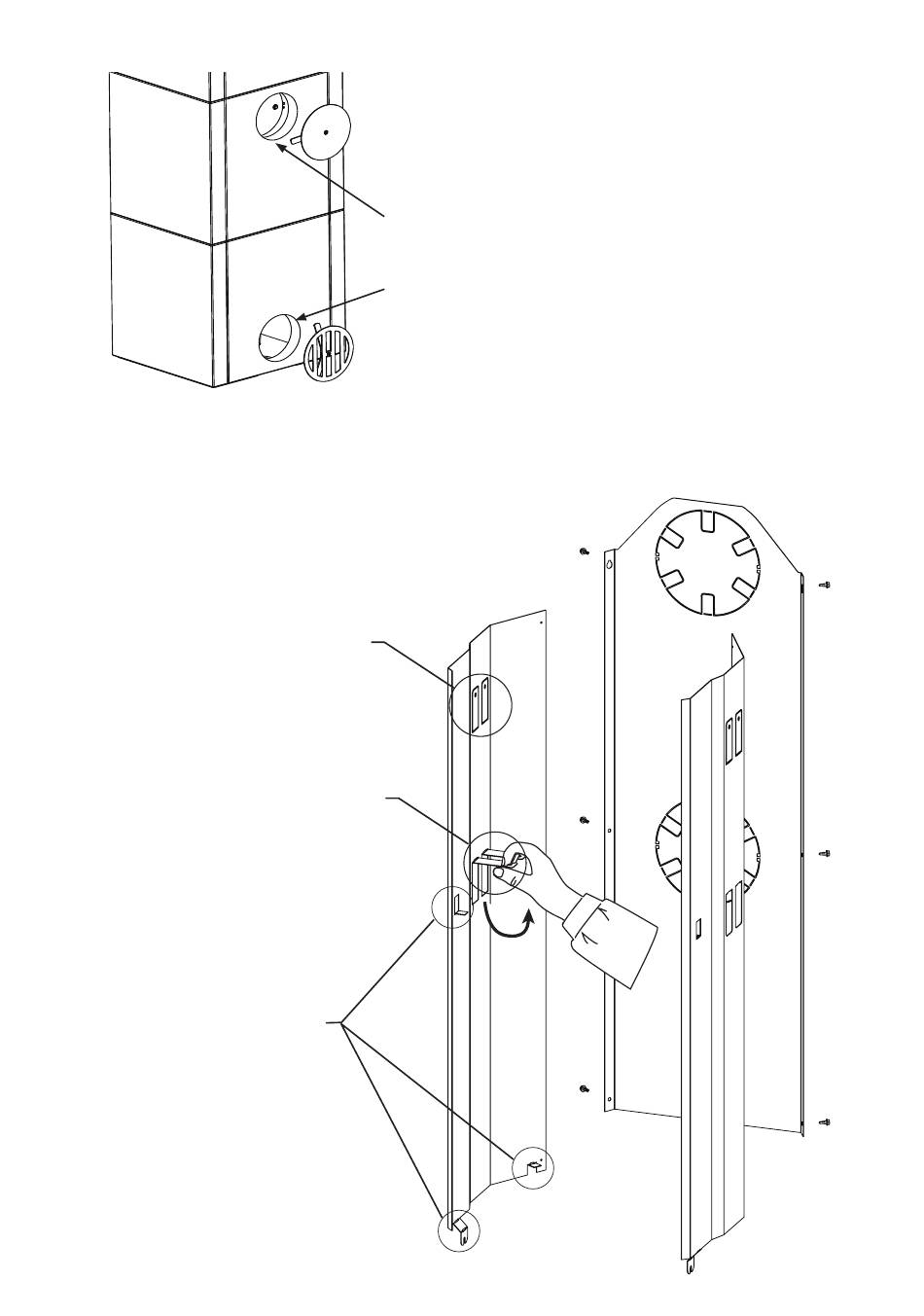

Montage von strahlplatten
Biegungen bei allen
Modellen
x 6
16
Wichtig!
Hinten am Ofen wird der rückwärtige Stein mit Konvekti-
onsloch ganz unten montiert wie abgebildet. Der nächste
Stein mit Loch wird darauf gesetzt, sofern der Rauchab-
gang hinten sein soll. Siehe Fig. 4.
Der geschlossene Deckel wird hier eingesetzt, sofern der
Ofen mit Rauchrohrabgang oben angeschlossen wird.
Der offene Deckel wird hier eingesetzt.
Nur bei
Scan-Line 40B
biegen
x 4
Nur bei
Scan-Line 40
biegen
x 4
