anschluss deR eXteRnen luFtZuFuhR
(RauMluFtunaBhängig)

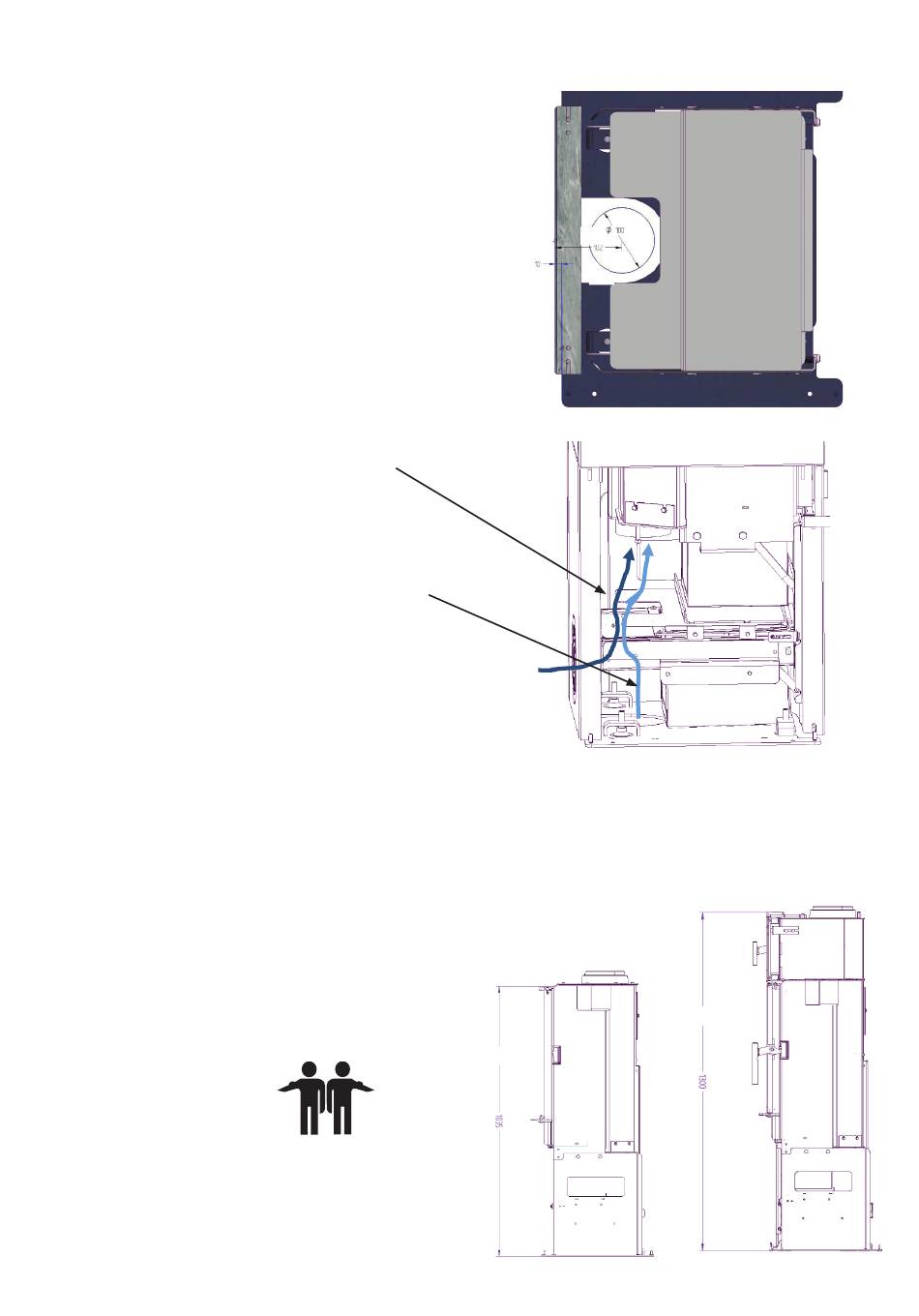

Von der Außenseite des hinteren Steins zur
Mitte des Lochs zur Rohrdurchführung durch den
Boden sind es 140 mm. Das Rohr muss zu einem
140
Flexrohr mit einem Durchmesser von 100 mm passen.
Bei externer Frischluftzufuhr kann man ein
Flexrohr von der Luftregulierung zum Luft-
ausgang hinter dem Ofen montieren.
Alternativ kann die externe Frischluft mit einem
Flexrohr durch den Boden zugeführt werden.
Wir empfehlen ein Aluflexrohr mit einem
Durchmesser von 100 mm und einer
Temperaturbeständigkeit von 200°.
Das Flexrohr wird nicht mitgeliefert, kann aber
separat zugekauft werden.
installationsanweisungen
Wichtig!
Heta A/S Side 1
Bevor mit dem Aufbau der Steine angefangen
wird, muss sichergestellt warden, dass die
Fig. 1
Unterlage/der Boden gerade ist und dass der
Abstand vom Boden bis zur Topplatte 1035
Heta A/S
mm beträgt für Scan-Line 40 - 50 und 1300 für
Scan-Line 40B - 50B. Der Ofen muss genau
1300
waagerecht sein, die Einstellung wird mit Hilfe
der Stellschrauben am Sockel vorgenommen.
1035
Wir empfehlen, dass
man zu zweit die
Steine montiert.
Zusammen mit den Steinen wird eine Stan-
dardtüte mit Bügeln und Stiften, die zum Auf-
bau der Steine benötigt werden, geliefert.
Siehe Seite 12, 13 und 14, wieviele Bügel/Stifte
benötigt werden, um jeweils den Scan-Line 40
- 50 und Scan-Line 40B - 50B zu montieren.
Scan-Line 40 - 50 Scan-Line 40B - 50B
