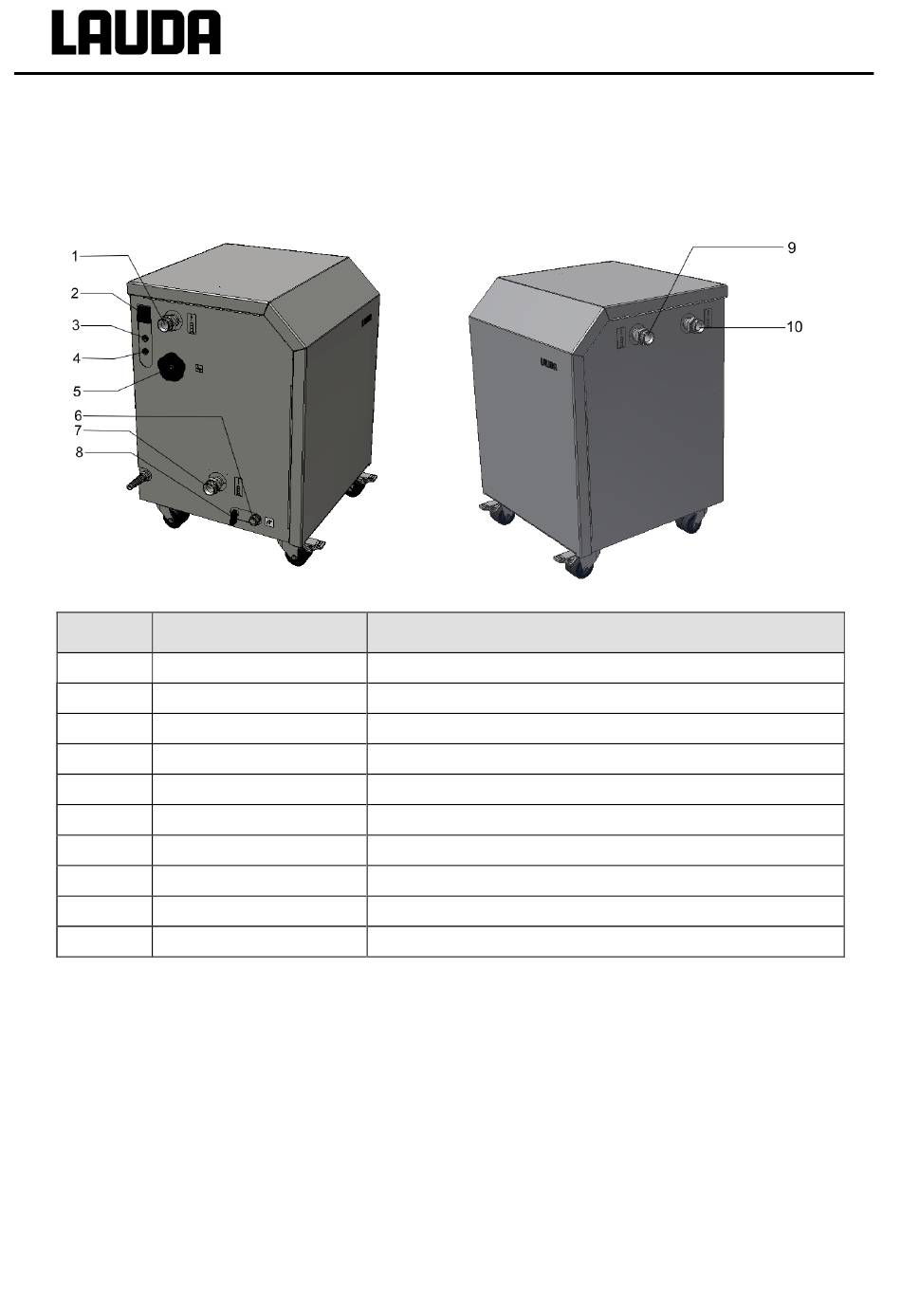

3. Bedien- und Funktionselemente
3.1 Funktionselemente Durchflussregler
Position
Bezeichnung
1
Anschluss return XT
2
Hauptschalter
3
Lemo-Anschlussbuchse
4
LiBus-Anschlussbuchse
5
Stellrad für Bypass
6
Ablauf
7
Anschluss outflow XT
8
Hebel Ablauf
9
Anschluss outflow user
10
Anschluss return user
Funktion
Anschluss Rücklauf zum Prozessthermostaten
Einschalten / Ausschalten des Gerätes durch Umlegen
Ausgabe des Internen Temperaturfühlers
Empfang der Steuersignale vom Integral XT
Einstellen des Öffnungsgrades des Bypasses durch drehen
Zum entleeren des Gerätes
Anschluss der Druckseite des Prozessthermostaten
Öffnet den Ablauf durch umlegen
Anschluss der Druckseite der Anwendung
Anschluss Rücklauf von der Anwendung
Durchflussregler MID 20
9
