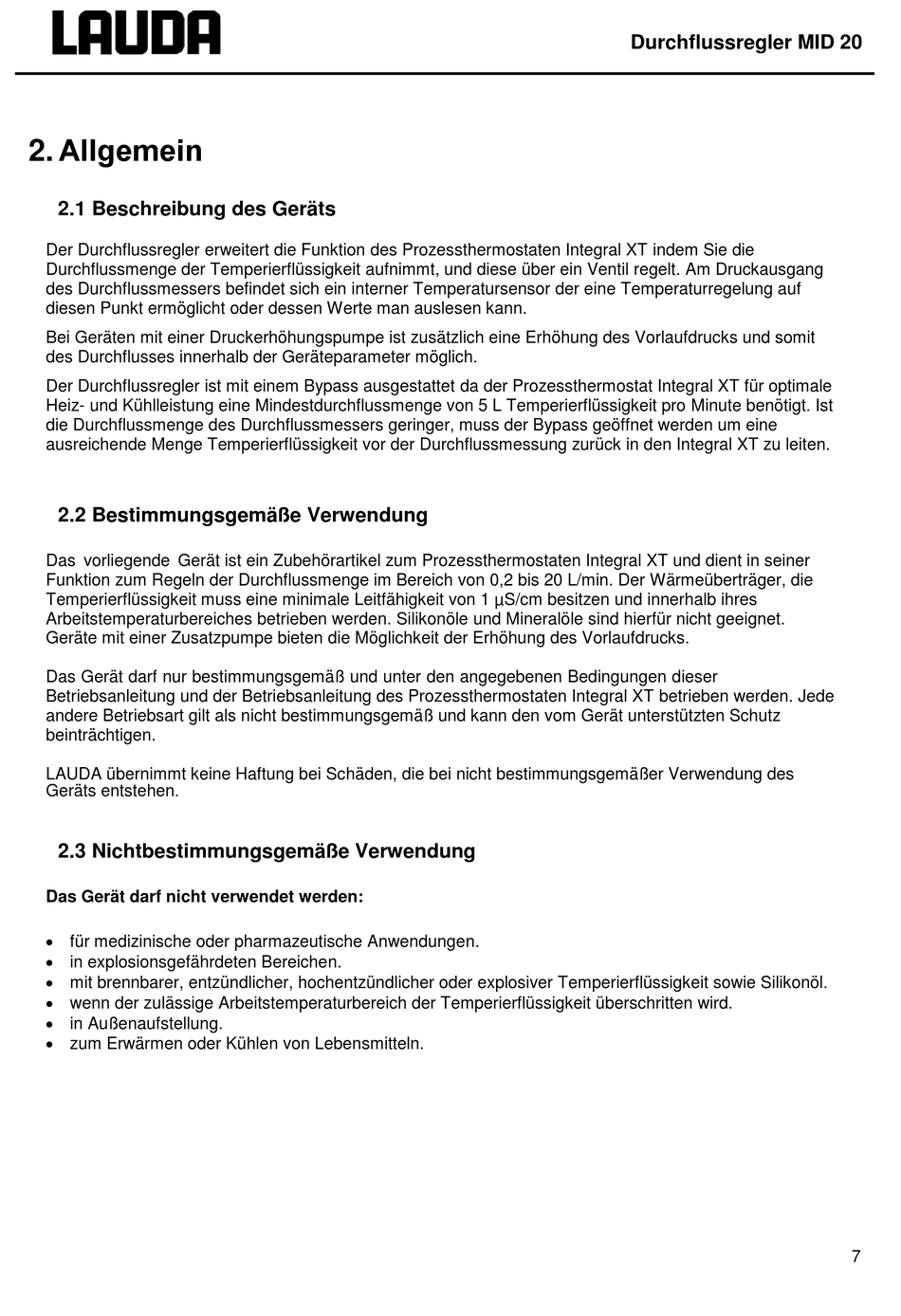

2. Allgemein
2.1 Beschreibung des Geräts
Der Durchflussregler erweitert die Funktion des Prozessthermostaten Integral XT indem Sie die
Durchflussmenge der Temperierflüssigkeit aufnimmt, und diese über ein Ventil regelt. Am Druckausgang
des Durchflussmessers befindet sich ein interner Temperatursensor der eine Temperaturregelung auf
diesen Punkt ermöglicht oder dessen Werte man auslesen kann.
Bei Geräten mit einer Druckerhöhungspumpe ist zusätzlich eine Erhöhung des Vorlaufdrucks und somit
des Durchflusses innerhalb der Geräteparameter möglich.
Der Durchflussregler ist mit einem Bypass ausgestattet da der Prozessthermostat Integral XT für optimale
Heiz- und Kühlleistung eine Mindestdurchflussmenge von 5 L Temperierflüssigkeit pro Minute benötigt. Ist
die Durchflussmenge des Durchflussmessers geringer, muss der Bypass geöffnet werden um eine
ausreichende Menge Temperierflüssigkeit vor der Durchflussmessung zurück in den Integral XT zu leiten.
2.2 Bestimmungsgemäße Verwendung
Das vorliegende Gerät ist ein Zubehörartikel zum Prozessthermostaten Integral XT und dient in seiner
Funktion zum Regeln der Durchflussmenge im Bereich von 0,2 bis 20 L/min. Der Wärmeüberträger, die
Temperierflüssigkeit muss eine minimale Leitfähigkeit von 1 µS/cm besitzen und innerhalb ihres
Arbeitstemperaturbereiches betrieben werden. Silikonöle und Mineralöle sind hierfür nicht geeignet.
Geräte mit einer Zusatzpumpe bieten die Möglichkeit der Erhöhung des Vorlaufdrucks.
Das Gerät darf nur bestimmungsgemäß und unter den angegebenen Bedingungen dieser
Betriebsanleitung und der Betriebsanleitung des Prozessthermostaten Integral XT betrieben werden. Jede
andere Betriebsart gilt als nicht bestimmungsgemäß und kann den vom Gerät unterstützten Schutz
beinträchtigen.
LAUDA übernimmt keine Haftung bei Schäden, die bei nicht bestimmungsgemäßer Verwendung des
Geräts entstehen.
2.3 Nichtbestimmungsgemäße Verwendung
Das Gerät darf nicht verwendet werden:
für medizinische oder pharmazeutische Anwendungen.
in explosionsgefährdeten Bereichen.
mit brennbarer, entzündlicher, hochentzündlicher oder explosiver Temperierflüssigkeit sowie Silikonöl.
wenn der zulässige Arbeitstemperaturbereich der Temperierflüssigkeit überschritten wird.
in Außenaufstellung.
zum Erwärmen oder Kühlen von Lebensmitteln.
Durchflussregler MID 20
7
