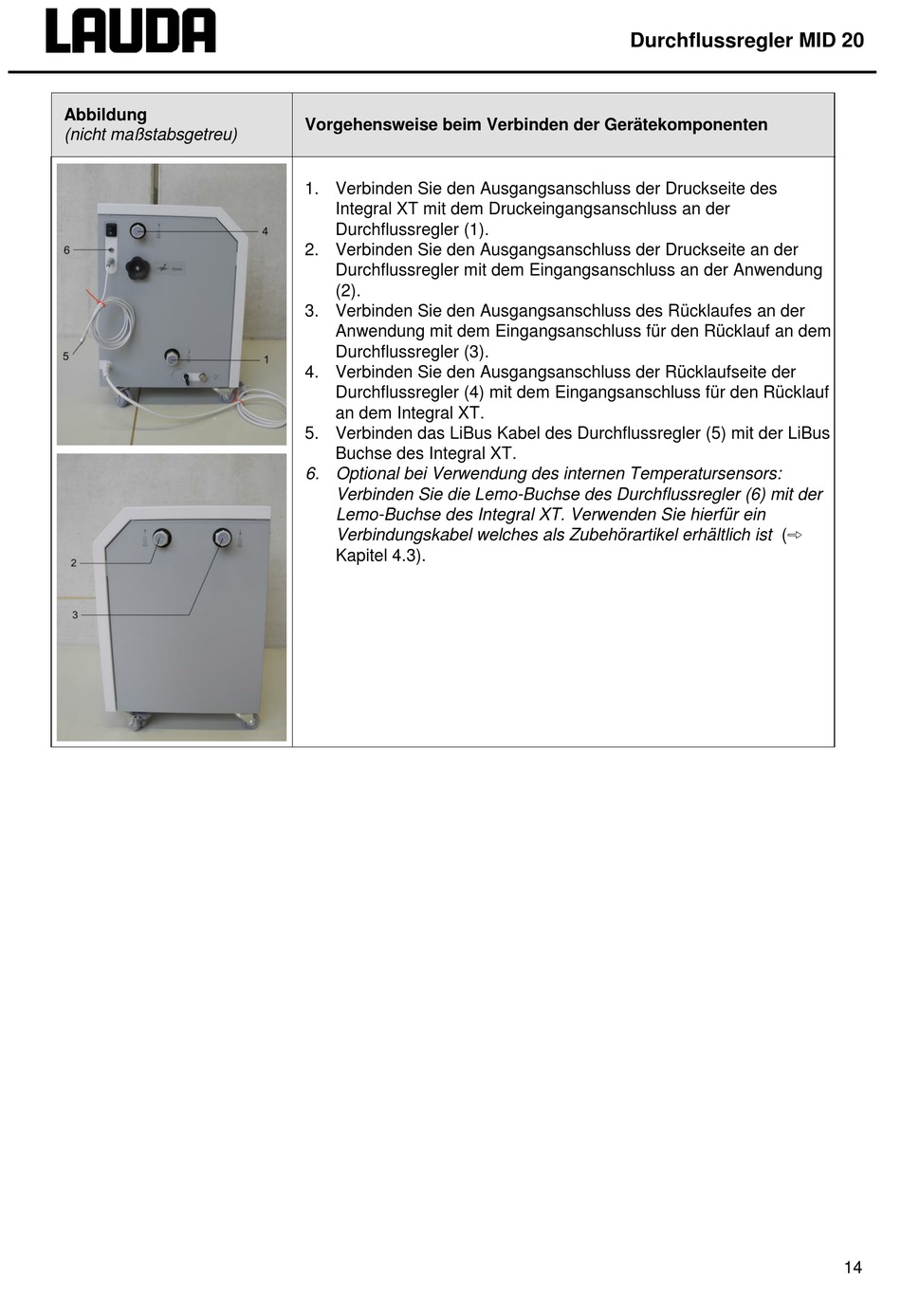

Lauda MID 20 Betriebsanleitung Seite 14

Abbildung
(nicht maßstabsgetreu)
Vorgehensweise beim Verbinden der Gerätekomponenten
1. Verbinden Sie den Ausgangsanschluss der Druckseite des
Integral XT mit dem Druckeingangsanschluss an der
Durchflussregler (1).
2. Verbinden Sie den Ausgangsanschluss der Druckseite an der
Durchflussregler mit dem Eingangsanschluss an der Anwendung
(2).
3. Verbinden Sie den Ausgangsanschluss des Rücklaufes an der
Anwendung mit dem Eingangsanschluss für den Rücklauf an dem
Durchflussregler (3).
4. Verbinden Sie den Ausgangsanschluss der Rücklaufseite der
Durchflussregler (4) mit dem Eingangsanschluss für den Rücklauf
an dem Integral XT.
5. Verbinden das LiBus Kabel des Durchflussregler (5) mit der LiBus
Buchse des Integral XT.
6. Optional bei Verwendung des internen Temperatursensors:
Verbinden Sie die Lemo-Buchse des Durchflussregler (6) mit der
Lemo-Buchse des Integral XT. Verwenden Sie hierfür ein
Verbindungskabel welches als Zubehörartikel erhältlich ist (
Kapitel 4.3).
Durchflussregler MID 20
14
