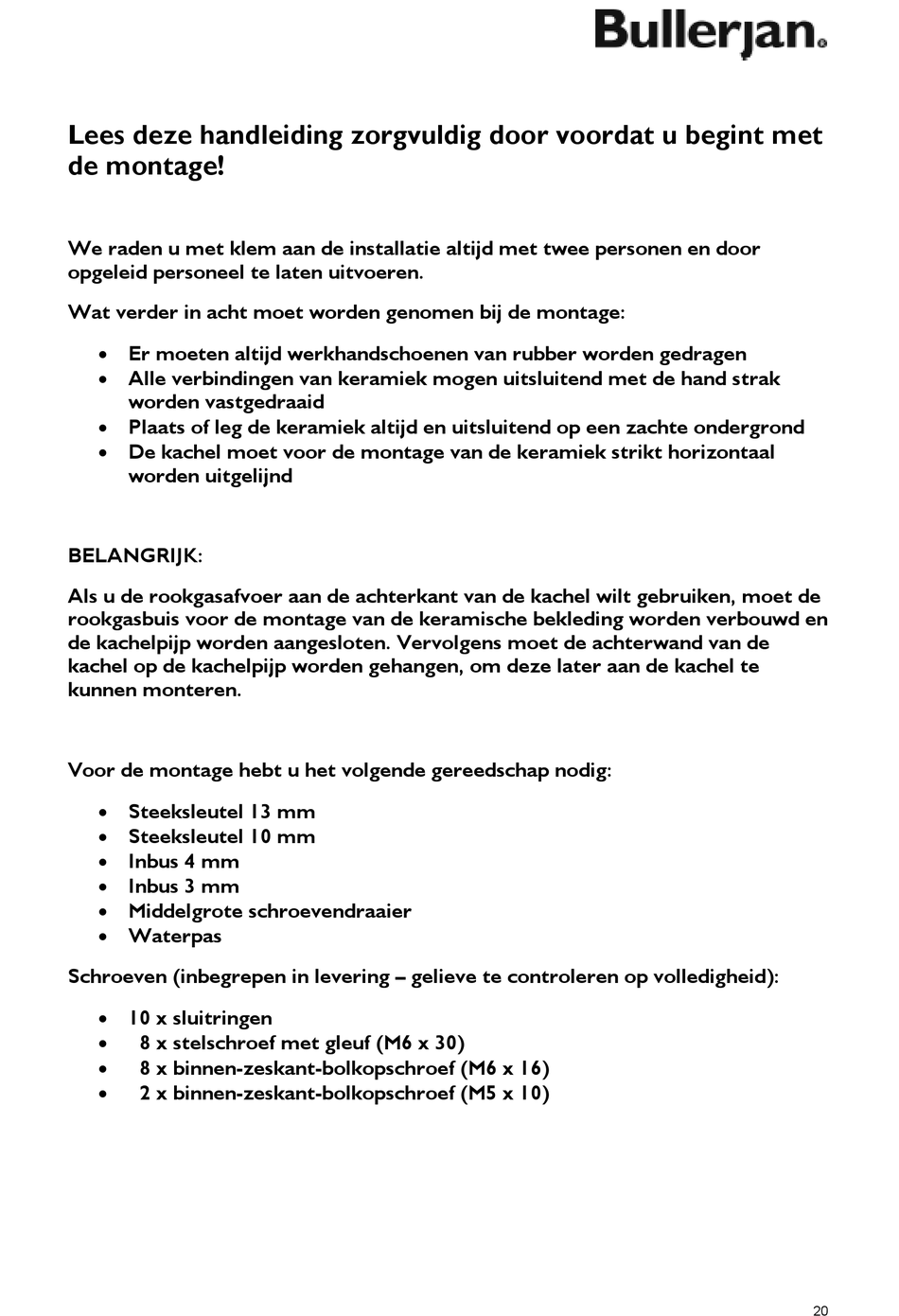

Bullerjan B3 Keramik Montageanleitung Seite 20

Lees deze handleiding zorgvuldig door voordat u begint met
de montage!
We raden u met klem aan de installatie altijd met twee personen en door
opgeleid personeel te laten uitvoeren.
Wat verder in acht moet worden genomen bij de montage:
 Er moeten altijd werkhandschoenen van rubber worden gedragen
 Alle verbindingen van keramiek mogen uitsluitend met de hand strak
worden vastgedraaid
 Plaats of leg de keramiek altijd en uitsluitend op een zachte ondergrond
 De kachel moet voor de montage van de keramiek strikt horizontaal
worden uitgelijnd
BELANGRIJK:
Als u de rookgasafvoer aan de achterkant van de kachel wilt gebruiken, moet de
rookgasbuis voor de montage van de keramische bekleding worden verbouwd en
de kachelpijp worden aangesloten. Vervolgens moet de achterwand van de
kachel op de kachelpijp worden gehangen, om deze later aan de kachel te
kunnen monteren.
Voor de montage hebt u het volgende gereedschap nodig:
 Steeksleutel 13 mm
 Steeksleutel 10 mm
 Inbus 4 mm
 Inbus 3 mm
 Middelgrote schroevendraaier
 Waterpas
Schroeven (inbegrepen in levering – gelieve te controleren op volledigheid):
 10 x sluitringen

8 x stelschroef met gleuf (M6 x 30)

8 x binnen-zeskant-bolkopschroef (M6 x 16)

2 x binnen-zeskant-bolkopschroef (M5 x 10)
20
