Inhaltszusammenfassung für Bullerjan B3 Keramik

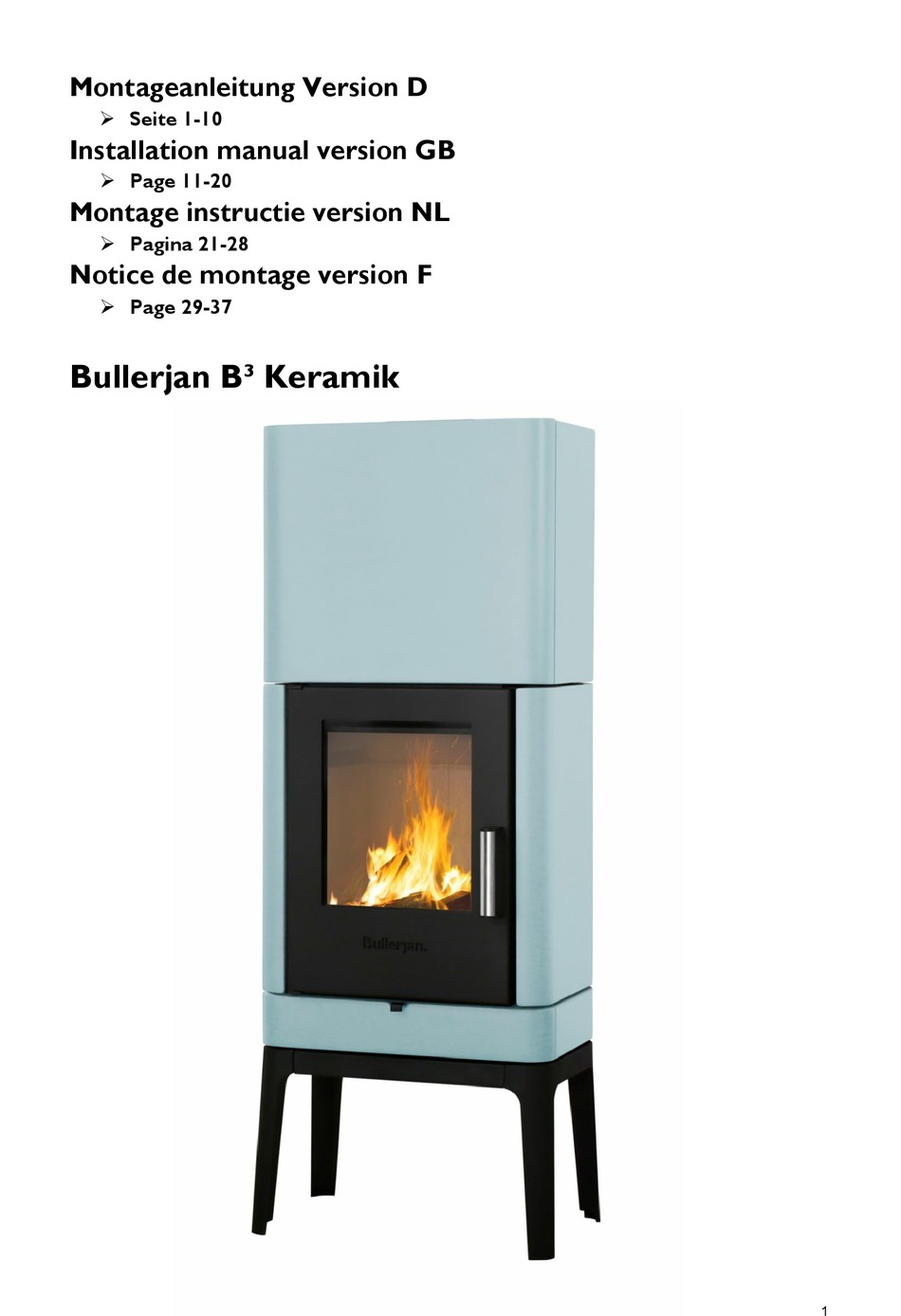

- Seite 1 Montageanleitung Version D Seite 1-10 Installation manual version GB Page 11-20 Montage instructie version NL Pagina 21-28 Notice de montage version F Page 29-37 Bullerjan B³ Keramik...
- Seite 2 Bitte lesen Sie diese Anleitung vor Beginn der Montage sorgfältig durch! Wir raten dringend dazu, die Montage immer zu zweit und durch geschultes Fachpersonal durchzuführen zu lassen. Des Weiteren ist bei der Montage zu beachten: • Es sollten gummierte Arbeitshandschuhe getragen werden •...
- Seite 3 1. Platzieren Sie den Ofen vor der 2. Nutzen Sie zur Ausrichtung die Montage der Keramik-Anbauteile Höhenversteller im Fuß des Ofens. an seinem zukünftigen Aufstellort. Diese lassen sich mit einem 13er Richten Sie den Ofen mit Hilfe Maulschlüssel verstellen. einer Wasserwaage aus. 4.
- Seite 4 6. Der Stahlwinkel lässt sich nun 5. Zur Montage der ersten leicht nach oben und unten untersten Seitenkachel lockern verschieben. Sie die Befestigungsschrauben des vormonierten Stahlwinkels. 8. Bringen Sie die Kachel in Position und 7. Setzen Sie nun die unterste schieben Sie den darüber liegenden Seitenkachel auf die Winkel von oben auf die Kachel und...
- Seite 5 10. Schieben Sie jeweils eine 9. Schrauben Sie nun zwei Unterlegscheibe Gewindestifte (M6 x 30) in die dafür vorgesehenen Gewinde über die Gewindestiftenden. ein, bis diese ca. zur Hälfte in die untere Kachel eintauchen. 12. Setzen Sie die zweite Kachel auf 11.
- Seite 6 14. Schrauben Sie erneut 13. Befestigen Sie den vorab (entsprechend Schritt 9 & 10) zwei entfernten Stahlwinkel wieder Gewindestifte (M6 x 30) in den am Ofenkorpus. Der Winkel Winkel ein und schieben Sie muss vollständig und plan auf der jeweils eine Unterlegscheibe darunter liegenden Kachel darüber.
- Seite 7 17. Lösen Sie mit einem 10er 18. Überprüfen Sie mit einer Maulschlüssel leicht die Muttern Wasserwaage die Position der des oberen Stahlwinkels – die Kachel. Kachel kann nun seitlich ausgerichtet werden. 20. Überprüfen Sie die Ausrichtung 19. Wiederholen Sie die Schritte 5 -18 der obersten Seitenkacheln indem um die zweite Seite der Sie die Topplatten des Ofens...
- Seite 8 21. Fixieren Sie nun die dem Ofen beiliegende Halteleiste an der Rückseite der Frontkachel. Nutzen Sie hierfür die Schrauben (M6 x 16) und jeweils eine Unterlegscheibe. ACHTUNG: Schrauben vorsichtig handfest anziehen. ACHTUNG – MONTAGEVARIANTE NEU Aktuell wird die Befestigung der Frontkeramik des B³ umgestellt. Sollten Sie statt der in die Keramik eingebrachten Messingdübel zwei senkrecht durchbohrte Garnituren vorfinden, verwenden Sie den der Keramik beiliegenden Halterungssatz wie folgt: 21a.
- Seite 9 21c. Setzen Sie nun die dem Ofen beiliegende Halteleiste – wie auf dem Bild gezeigt – auf die Gewindebolzen der Halter auf und fixieren Sie diese mithilfe der Kragenmuttern (M6) Ab hier gilt die Montageanleitung wieder sowohl für die alte als auch die neue Version! 22.
- Seite 10 27. Legen Sie nun die Stahlabdeckung auf den Ofen auf. 28. Hängen Sie nun die Rückwand ein und fixieren Sie diese mit den Schrauben (M5 x 10.) Bei Fragen wenden Sie sich bitte an die Bullerjan GmbH, Neuwarmbüchener Str. 2, 30916 Isernhagen Tel. 05136/9775-0, Email: info@bullerjan.com...
