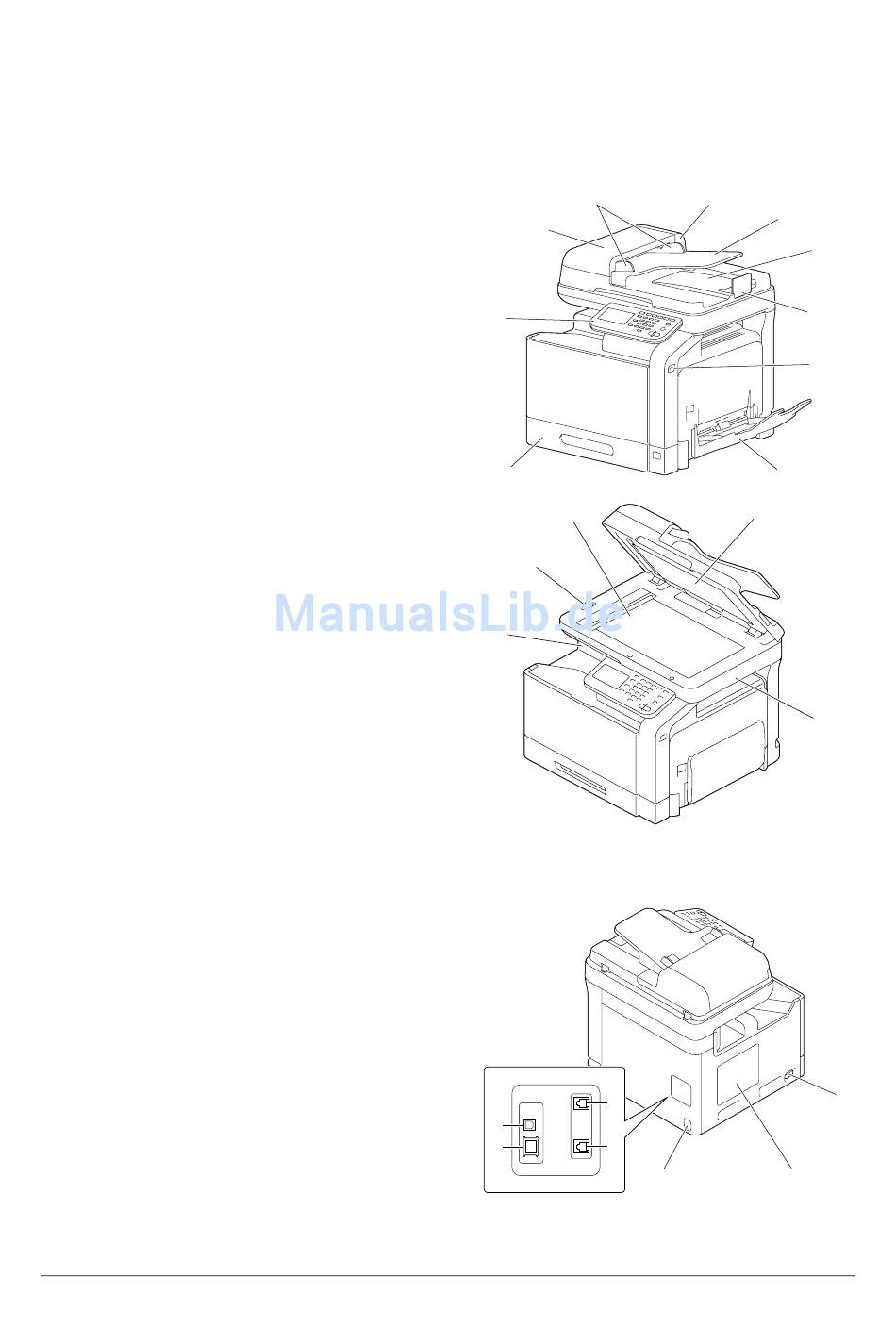

Systemteile

Im Folgenden sind die Bestandteile des Systems illustriert, auf die in dieser
Anleitung Bezug genommen wird. Bitte nehmen Sie sich etwas Zeit, um sich
mit ihnen vertraut zu machen.

Vorderansicht

1: Bedienfeld
2: Automatischer Dokumentenein-
zug (ADF - Automatic Document
Feeder)
2-a: ADF-Abdeckung
2-b: Dokumentführung
2-c: Dokumenteinzug
2-d: Dokumentausgabe
2-e: Dokumentanschlag
3: USB-HOST-Port
4: Fach 1 (Manuelle Zufuhr)
5: Fach 2
6: Ausgabefach
7: Scanner-Verriegelungshebel
8: Vorlagenglas
9: Originalandrückmatte
10: Scannereinheit
Rückansicht
1: Netzschalter
2: Hintere Abdeckung
3: Netzanschluss
4: Leitungsbuchse (LINE)
5: Telefonbuchse (TEL)
6: 10Base-T/100Base-TX/
1000Base-T (IEEE 802.3)
Ethernet-Schnittstelle
7: USB-Anschluss
