AirZone 5.8GHz Instrument

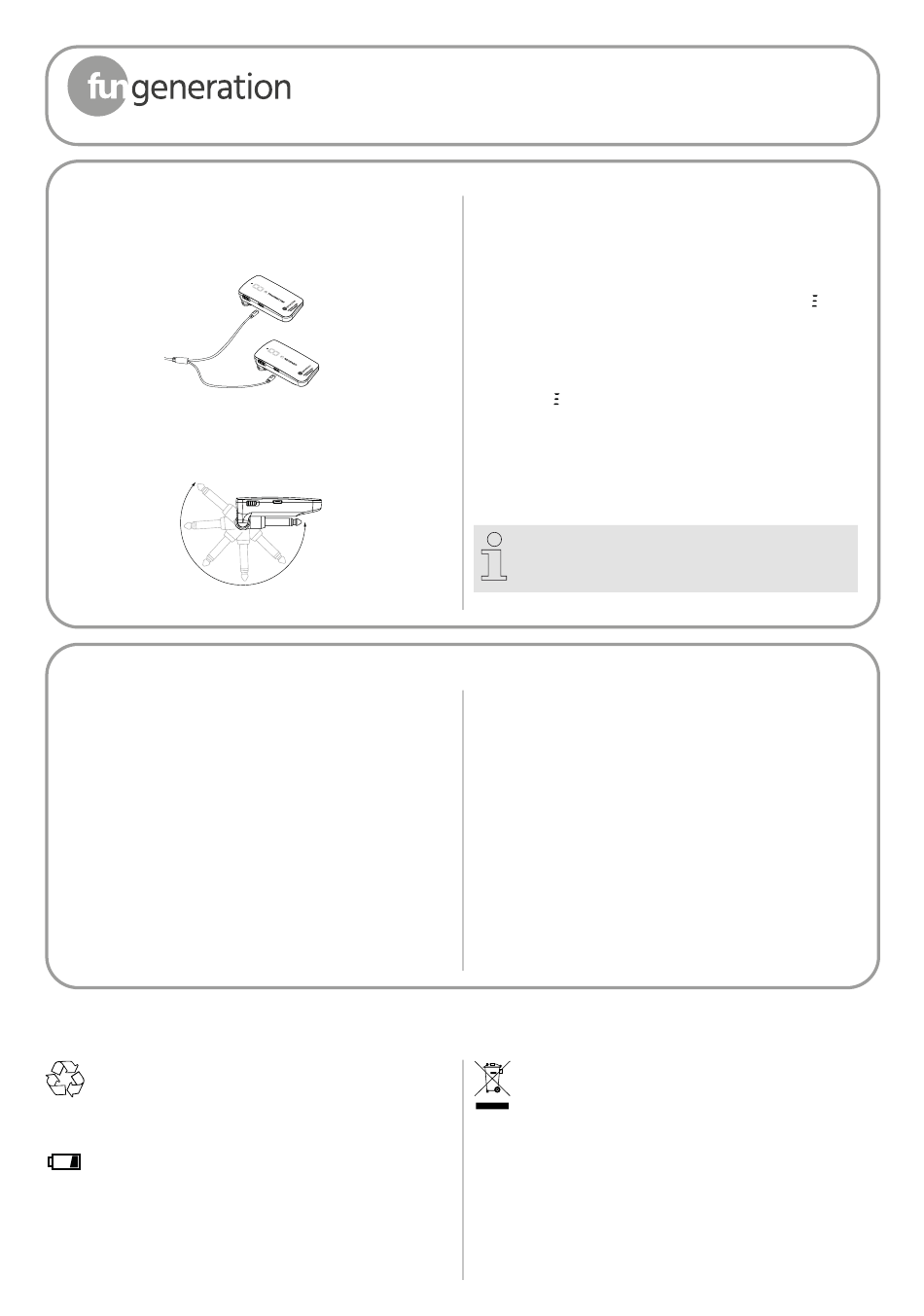

Produkt verwenden
1. Zur Vermeidung von Interferenzen darf das Gerät nicht in der Nähe anderer
drahtlos arbeitender Geräte, wie z. B. WLAN-Router o. Ä. betrieben werden.
2. Laden Sie die Akkus von Sender und Empfänger vor dem ersten Gebrauch mit
Hilfe des Duo-Pin USB-Ladekabels vollständig auf. Nach vollständiger Aufla-
dung schalten sich die LEDs ab.
Wenn die Status-LED für den schwachen Akku rot blinkt, sind noch
ca. 5-8 Minuten Betriebs zeit übrig. Die eingebauten Akkus müssen so schnell
wie möglich wieder aufgeladen werden.
3. Klappen Sie die Stecker von Sender und Empfänger in eine für die gewünschte
Verwendung geeignete Position:
Technische Daten
Empfänger
„
Frequenzbereich
5,725 ... 5,825 GHz
Übertragungskanäle
6
„
Audio-Abtastrate
24 bit / 48 kHz
„
„
Ausgangsimpedanz
32 Ω
Frequenzgang
10 Hz ... 20 kHz (± 1 dB)
„
Latenzzeit
< 5 ms
„
„
Spannungsversorgung
via USB-Anschluss (USB micro)
„
Batterie/Akku
Art
Spannung
Kapazität
Betriebsdauer
Ladezeit
Abmessungen (B × H × T)
35 mm × 75 mm × 30 mm
„
„
Gewicht
36 g
„
Umgebungsbedingungen
Temperaturbereich 0 °C...40 °C
relative Luftfeuchte 20 %...80 %
Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die ei-
ner normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür,
dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden.
Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass
sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und
Kennzeichen auf der Verpackung.
Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen
gemäß den örtlichen Vorschriften zur Entsorgung von Sondermüll entsorgt wer-
den. Benutzen Sie dazu die vorhandenen Sammelstellen.
Entsorgen Sie Lithium-Batterien nur in entladenem Zustand. Nehmen Sie wech-
selbare Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie ge-
brauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der
Pole mit Klebeband. Fest verbaute Lithium-Batterien sind zusammen mit dem
Gerät zu entsorgen. Erkundigen Sie sich bitte nach einer entsprechenden An-
nahmestelle.
Thomann GmbH • Hans-Thomann-Straße 1 • 96138 Burgebrach • www.thomann.de • info@thomann.de
4. Stecken Sie den Sender in die 6,35-mm-Klinkenbuchse des Instruments, dessen
Signal übertragen werden soll.
5. Stecken Sie den Empfänger in den 6,35-mm-Klinkeneingang eines Verstärkers
oder Effektgeräts.
6. Um Sender und Empfänger einzuschalten, bringen Sie deren Ein-/Ausschalter
in die ON-Position.
7. Halten Sie die Kopplungstaste des Empfängers so lange gedrückt, bis im
Display schnell blinkt. Halten Sie anschließend die Kopplungstaste des Senders
für mindestens zwei Sekunden gedrückt, bis Empfänger und Sender die gleiche
Kanalnummer anzeigen, was bedeutet, dass die Geräte erfolgreich verbunden
wurden.
8. Um mehrere Empfänger mit dem Sender zu verbinden, schalten Sie zunächst
nur die Empfänger an. Halten Sie die Kopplungstasten der Empfänger so lange
gedrückt, bis im Display schnell blinkt. Schalten Sie anschließend den Sender
ein und halten Sie die Kopplungstaste des Senders für mindestens zwei Sekun-
den gedrückt. Nach erfolgreicher Verbindung zeigt das Display der Empfänger
und des Senders die gleiche Kanalnummer.
9. Drücken Sie die Kanalwahltaste des Senders zwei Mal, um den Kanal um eins zu
erhöhen. Das Display zeigt den eingestellten Kanal.
10. Um Sender und Empfänger auszuschalten, bringen Sie deren Ein-/Ausschalter
in die OFF-Position.
Sender
„
Frequenzbereich
Max. Sendeleistung
„
Audio-Abtastrate
„
„
Eingangsimpedanz
Reichweite im freien Feld
„
Latenzzeit
„
„
Spannungsversorgung
Lithium-Ionen-Batterie
„
Batterie/Akku
3,7 V
650 mAh
8 h (je nach Betriebsart)
2,5 h
Abmessungen (B × H × T)
„
„
Gewicht
„
Umgebungsbedingungen
(nicht kondensierend)
Bei unterbrochener Verbindung blinkt die Anzeige im Display.
Schalten Sie Sender und Empfänger aus und verbinden Sie die Geräte
erneut.
5,725 ... 5,825 GHz
107 dBm
24 bit / 48 kHz
470 kΩ
30 m
< 5 ms
via USB-Anschluss (USB micro)
Art
Spannung
Kapazität
Betriebsdauer
Ladezeit
35 mm × 75 mm × 30 mm
36 g
Temperaturbereich 0 °C...40 °C
relative Luftfeuchte 20 %...80 %
Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektro-
nik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in
ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem
normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsor-
gungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie
dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall
mit Ihrer Entsorgungseinrichtung in Verbindung.
Lithium-Ionen-Batterie
3,7 V
650 mAh
8 h (je nach Betriebsart)
2,5 h
(nicht kondensierend)
DocID: 551336_12.10.2022
