ESI MAYA44 eX

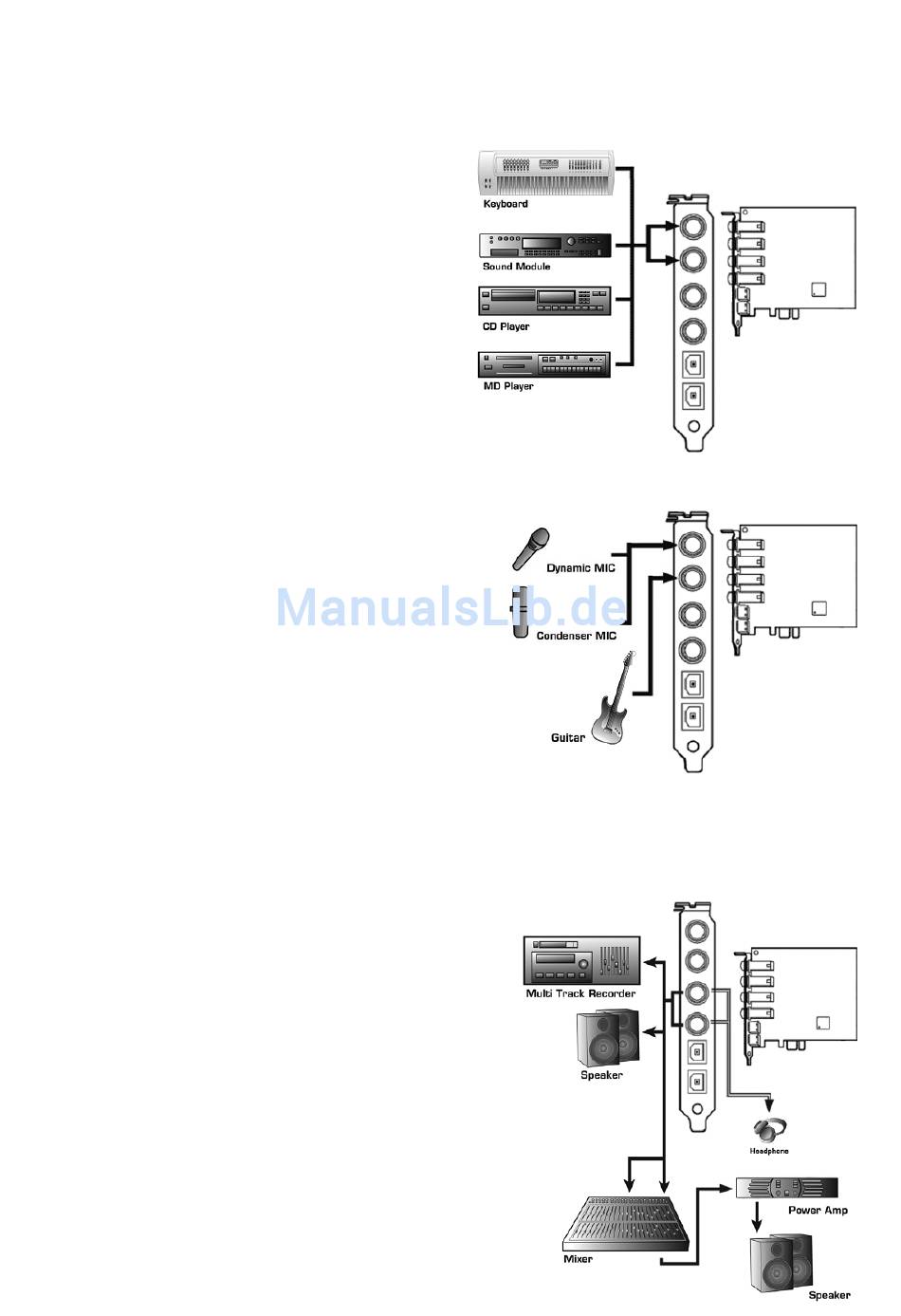

5.2 Anschlussbeispiele

Line-Eingänge
MAYA44 eX verfügt über zwei Stereo-
Lineeingänge (INPUT 1/2 und INPUT 3/4), die mit
jedem unsymmetrischen –10dBv Line-Ausgang
verbunden werden können, wie beispielsweise
einem Mischpult, einem CD- oder MD-Player,
einem Soundmodul, einem Keyboard mit
Klangerzeugung, einem Synthesizer, etc.
Instrumenten- und Mikrofon-Eingang
MAYA44 eX verfügt über einen integrierten
Mikrofonvorverstärker mit +48V Phantomspeisung.
Sie können ein dynamisches oder ein Kondensator-
mikrofon an INPUT 1/2 anschließen. Zur Verwendung
muss der Eingang als Mikrofoneingang im Control
Panel (siehe Kapitel 6) aktiviert werden. Beim Einsatz
eines Kondensatormikrofons, muss dort die +48V
Phantomspeisung ebenfalls aktiviert werden. Stellen
Sie sicher, dass Sie immer vollwertige XLR nach
6.3mm symmetrische Klinkenkabel als Mikrofonkabel
verwenden.
MAYA44 eX verfügt über einen Hi-Z Instrumenteneingang für die direkte Verbindung mit einer E-
Gitarre. INPUT 3/4 wird dazu im Control Panel (siehe Kapitel 6) als Gitarreneingang konfiguriert.
Das Eingangssignal ist dann Mono.
Line- und Kopfhörer-Ausgang
Die MAYA44 eX Line-Ausgänge in Stereo (OUTPUT
1/2 und OUTPUT 3/4) können mit externen Geräten mit
Line-Eingang verbunden werden: Mehrspurrecorder,
HiFi-Anlage, Aktivmonitore, Verstärker, Mischpult, etc.
– da die beiden Stereoausgänge komplett unabhängig
sind, können sie beispielsweise mit verschiedenen
Kanälen eines Mischpults gleichzeitig verbunden
werden. Unterschiedliche Signale können gleichzeitig
über die getrennten Ausgänge ausgegeben werden. Dies
ist besonders in Situation nützlich, bei denen
verschiedene Stereo-Signale gleichzeitig abgehört
