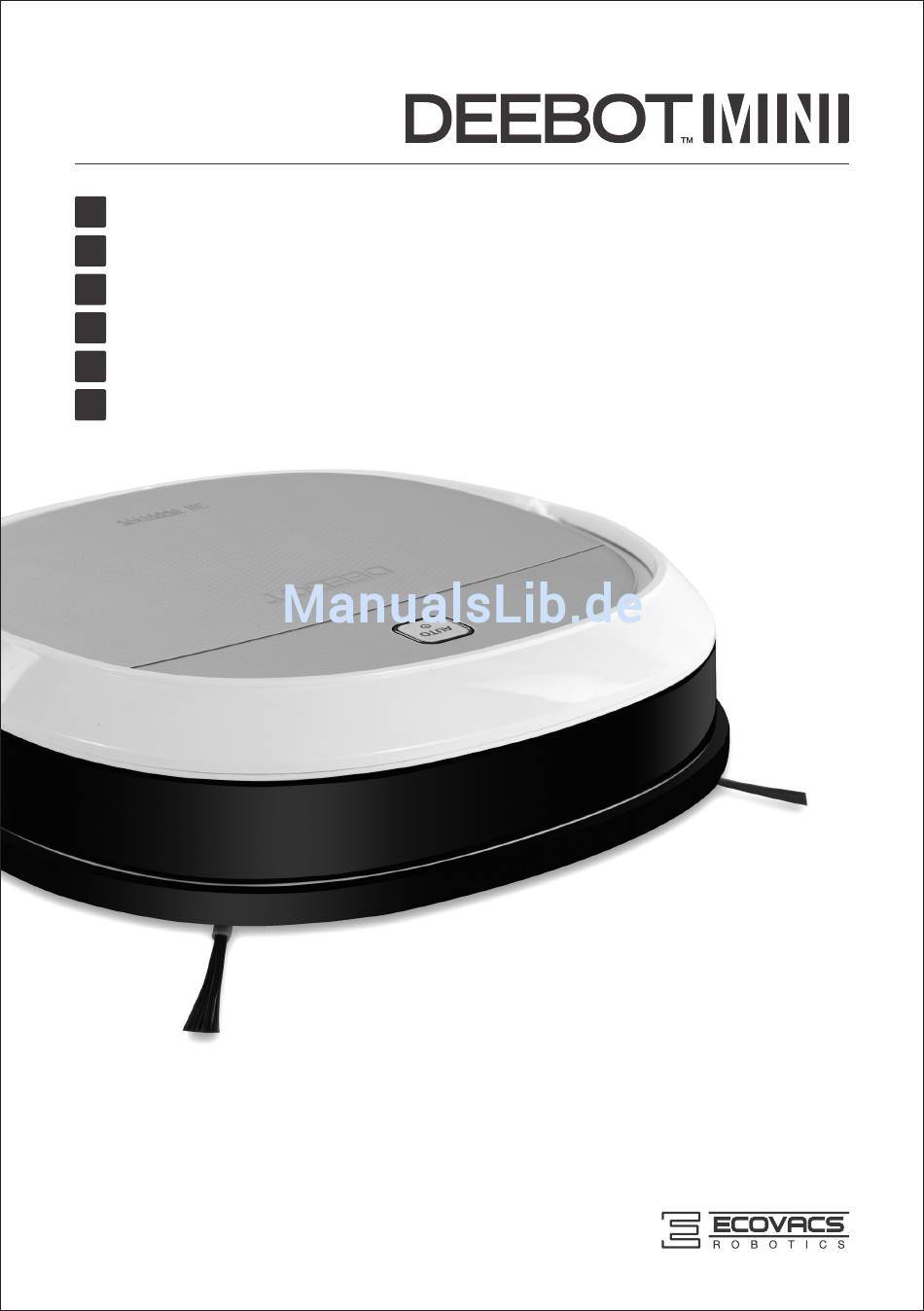

- Seite 1 Instruction Manual Benutzerhandbuch Manual de instrucciones Manuel d'instructions Manual de instruções Manuale d'uso...
- Seite 2 Sie sich an das Kundenservicecenter, damit sich ein Techniker mit Ihrem speziellen Problem bzw. Ihrer Frage befassen kann. Weitere Informationen finden Sie auch auf der offiziellen Website von ECOVACS ROBOTICS: Webseite: www.ecovacs.com Das Unternehmen behält sich im Sinne einer kontinuierlichen Verbesserung das Recht auf technische Änderungen und/oder Designänderungen an diesem Produkt vor.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Wichtige Sicherheitshinweise..............22 2. Packungsinhalt und technische Daten............25 2.1 Packungsinhalt..................25 2.2 Technische Daten..................25 2.3 Produktübersicht..................26 3. Bedienung und Programmierung..............28 3.1 Vor dem Reinigen..................28 3.2 Kurzanleitung...................29 3.3 Wahl des Reinigungsmodus..............32 3.4 Intelligente Programmierung..............33 3.5 Alarmanzeigen und -töne................34 4. Wartung......................35 4.1 Staubbehälter und Filter................35 4.2 Wasch- und wiederverwendbares Mikrofaser-Reinigungstuch und Reinigungstuchplatte................36 4.3 Einsaugöffnung und Seitenbürsten............37... -
Seite 4: Wichtige Sicherheitshinweise
1. Wichtige Sicherheitshinweise Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehören auch die folgenden Hinweise: LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH DIESES GERÄTES. BEWAHREN SIE DIESE ANWEISUNGEN AUF. 1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder angeleitet werden,... - Seite 5 1.Wichtige Sicherheitshinweise 13. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht. 14. Achten Sie darauf, dass das Gerät keine größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt. 15.
-
Seite 6: Für Eu-Länder
28. Wenn die Ladestation für längere Zeit nicht verwendet wird, ist sie vom Stromnetz zu trennen. 29. Verwenden Sie das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen. -
Seite 7: Packungsinhalt Und Technische Daten
2. Packungsinhalt und technische Daten 2.1 Packungsinhalt Instruction Manual Fernbedienung mit Roboter Ladestation Knopfzelle (4) Seitenbürsten (2) Wasch- und Reinigungstuchplatte Austauschbarer wiederverwendbare Feinstaubfilter + Mikrofaser- Filterschwamm Reinigungstücher 2.2 Technische Daten Modell DK560 Betriebsspannung 12V DC Nennleistung Ni-MH 12 V DC, Akkumodell DK560-BYD Akkuspezifikationen... -
Seite 8: Produktübersicht
2. Packungsinhalt und technische Daten 2.3 Produktübersicht Roboter 1. Kollisionsschutzsensoren 8. Seitenbürsten 2. Bedienfeld 9. Einsaugöffnung 3. Obere Abdeckung 10. Antriebsräder 4. Infrarot-Empfänger für Fernbedienung 11. Betriebsschalter auf der Unterseite 5. Absturzsensoren 12. Öffnungen für Reinigungstuchplatte 6. Universalrad 13. Akkufachabdeckung 7. -
Seite 9: Fernbedienung
2. Packungsinhalt und technische Daten Fernbedienung 1. Taste für Reinigung im AUTO-Modus 2. Richtungssteuerungstasten 3. START-/PAUSE-Taste 4. Taste für Rückkehr zur Ladestation 5. Taste für Punktreinigung 6. Taste für Randreinigung 7. aste zur intelligenten Programmierung 8. Infrarotsender Staubbehälter 1. Staubbehältergriff 4. -
Seite 10: Bedienung Und Programmierung
3. Bedienung und Programmierung 3.1 Vor dem Reinigen Nehmen Sie sich vor Gebrauch des DEEBOT einen Moment Zeit, um den zu reinigenden Bereich sorgfältig zu kontrollieren und eventuell vorhandene Hindernisse zu entfernen. E n t f e r n e n S i e S t r o m k a b e l u n d k l e i n e Das Gerät ist nicht für den Einsatz auf Gegenstände, in denen sich das Gerät verfangen Teppichen geeignet. -
Seite 11: Kurzanleitung
3. Bedienung und Programmierung 3.2 Kurzanleitung Aufstellen der Ladestation Stellen Sie die Ladestation auf einer ebenen Bodenfläche senkrecht an die Wand. Halten Sie die unmittelbare Umgebung in einem Abstand von 1,5 m vor der Ladestation und 0,5 m seitlich davon frei von Gegenständen und reflektierenden Oberflächen von Objekten wie zum Beispiel Spiegeln usw. -
Seite 12: Aufladen Des Deebot
3. Bedienung und Programmierung Aufladen des DEEBOT Setzen Sie den DEEBOT in die Ladestation und vergewissern Sie sich, dass sich die Kontakte der Ladestation und die Ladekontakte des DEEBOT berühren. Laden Sie den DEEBOT vor dem ersten Gebrauch mindestens 4 Stunden lang auf. Stellen Sie vor dem Laden sicher, dass der Betriebsschalter auf der Unterseite des Roboters auf EIN steht. -
Seite 13: Ausschalten Des Geräts
3. Bedienung und Programmierung Start D r ü c k e n S i e d e n S c h a l t k n o p f A U T O - Modus auf dem DEEBOT oder auf der Fernbedienung. -
Seite 14: Wahl Des Reinigungsmodus
3. Bedienung und Programmierung 3.3 Wahl des Reinigungsmodus Um unterschiedliche Böden möglichst effektiv mit dem DEEBOT reinigen zu können, sind verschiedene Reinigungsmodi wählbar. Die Reinigungsmodi werden über die Fernbedienung angewählt. Reinigung im AUTO-Modus Randreinigungs-Modus Dies ist der gebräuchlichste Reinigungsmodus. Diese Betriebsart eignet sich besonders gut für die Im AUTO-Modus bewegt sich der DEEBOT Reinigung von Ecken und Rändern in einem Raum. -
Seite 15: Intelligente Programmierung
3. Bedienung und Programmierung 3.4 Intelligente Programmierung Der DEEBOT verfügt über eine Funktion zur intelligenten Programmierung. Der DEEBOT kann so programmiert werden, dass er einmal pro Tag immer zur selben Uhrzeit reinigt, selbst wenn niemand zu Hause ist. * Sämtliche programmierten Reinigungsvorgänge erfolgen im AUTO-Modus. Intelligente Programmierung aktivieren Drücken Sie auf dem DEEBOT zweimal den Schaltknopf Auto-Modus oder drücken Sie die Taste Intelligente Programmierung auf der Fernbedienung, um die aktuelle Uhrzeit als programmierte... -
Seite 16: Alarmanzeigen Und -Töne
3. Bedienung und Programmierung 3.5 Alarmanzeige und -töne Falls der DEEBOT eine Störung entdeckt und Ihre Unterstützung benötigt, wird ein Alarmton ausgegeben und der Schaltknopf AUTO-Modus blinkt ROT. Alarmton Störung Lösung Prüfen Sie die Antriebsräder auf verknotete Haare und Verunreinigungen Ein Piepton Antriebsradstörung und reinigen Sie diese wie in Abschnitt 4... -
Seite 17: Wartung
4. Wartung * Schalten Sie den DEEBOT aus und trennen Sie die Ladestation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Gerät durchführen. 4.1 Staubbehälter und Filter Öffnen Sie die obere Abdeckung des Roboters Entfernen Sie die Filter. Klopfen Sie den und nehmen Sie den Staubbehälter heraus. -
Seite 18: Wasch- Und Wiederverwendbares Mikrofaser-Reinigungstuch Und
4. Wartung 4.2 Wasch- und wiederverwendbares Mikrofaser-Reinigungstuch und Reinigungstuchplatte Entfernen Sie die Reinigungstuchplatte Waschen Sie das Reinigungstuch von v o m D E E B O T u n d n e h m e n S i e d a s Hand und breiten Sie es anschließend zum Reinigungstuch ab. -
Seite 19: Einsaugöffnung Und Seitenbürsten
4. Wartung 4.3 Einsaugöffnung und Seitenbürsten Wischen Sie die Einsaugöffnung mit einem Entfernen Sie die Seitenbürsten und wischen Sie die Seitenbürsten und die dazugehörigen trockenen Tuch ab. Öffnungen mit einem sauberen Tuch ab. 4.4 Sonstige Bauteile Reinigen Sie das Universalrad, indem Sie Haare Wischen Sie die Absturzsensoren mit einem trockenen entfernen, die sich daran verfangen haben. -
Seite 20: Fehlerbehandlung
5. Fehlerbehandlung Diese Übersicht dient der Behebung allgemeiner Störungen am DEEBOT. Funktionsstörung Mögliche Ursachen Fehlerbehebung Der DEEBOT ist nicht eingeschaltet. Der DEEBOT wird nicht aufgeladen, wenn er sich auf der Schalten Sie den Betriebsschalter auf der Ladestation befindet und Unterseite des Roboters EIN. nicht eingeschaltet ist, selbst wenn der Schaltknopf AUTO- Modus blinkt. - Seite 21 5. Fehlerbehandlung Funktionsstörung Mögliche Ursachen Fehlerbehebung Die Funktion Intelligente Weitere Einzelheiten hierzu finden Programmierung wurde Sie in Abschnitt 3.4 Intelligente deaktiviert. Programmierung. Der DEEBOT ist Schalten Sie den DEEBOT EIN. ausgeschaltet. Der DEEBOT Lassen Sie den DEEBOT startet den eingeschaltet in der Ladestation, Der Akkuladestand ist Reinigungsvorgang um sicherzugehen, dass der Akku...
