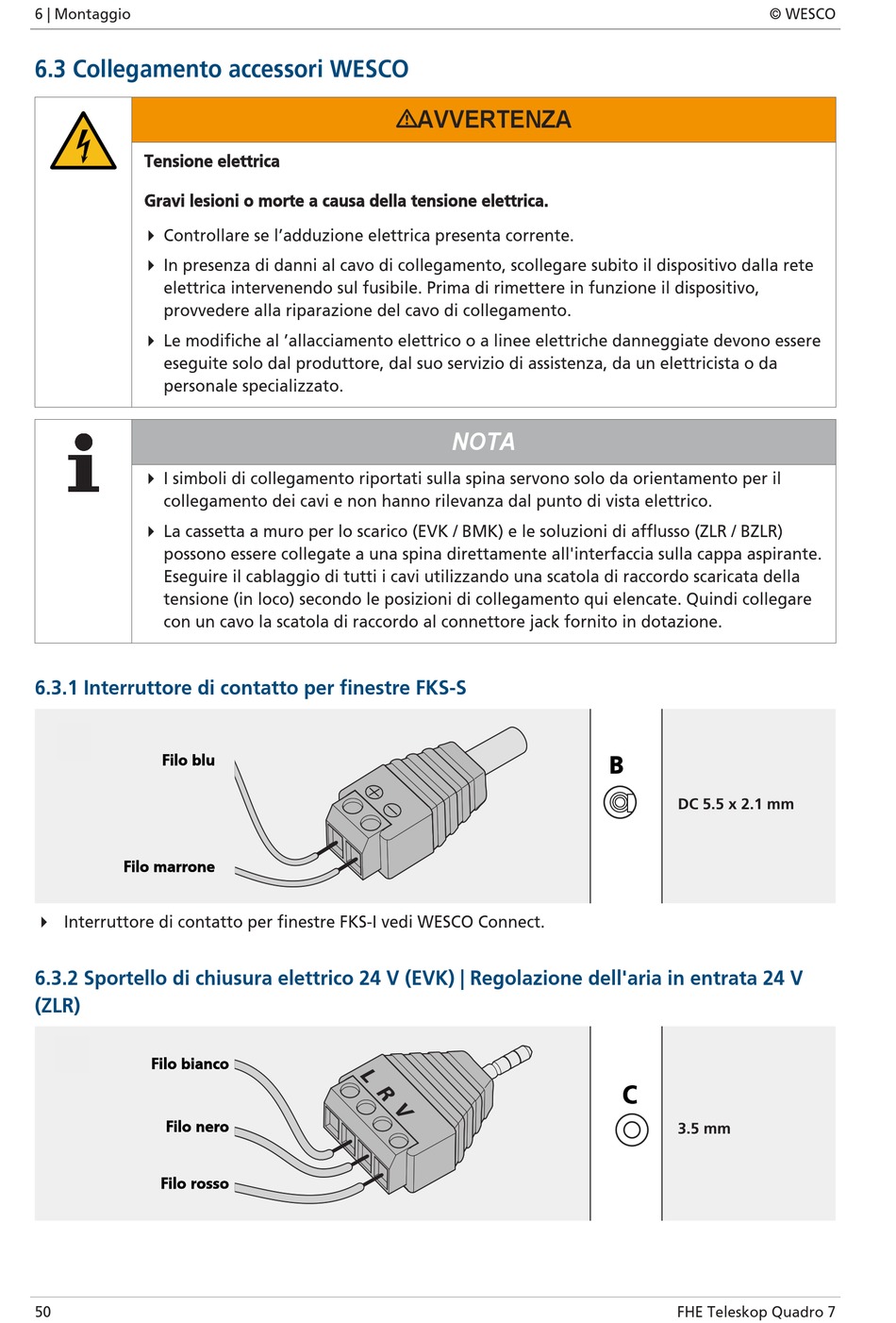

6 | Montaggio
6.3 Collegamento accessori WESCO
Tensione elettrica
Gravi lesioni o morte a causa della tensione elettrica.
4 Controllare se l'adduzione elettrica presenta corrente.
4 In presenza di danni al cavo di collegamento, scollegare subito il dispositivo dalla rete
elettrica intervenendo sul fusibile. Prima di rimettere in funzione il dispositivo,
provvedere alla riparazione del cavo di collegamento.
4 Le modifiche al 'allacciamento elettrico o a linee elettriche danneggiate devono essere
eseguite solo dal produttore, dal suo servizio di assistenza, da un elettricista o da
personale specializzato.
4 I simboli di collegamento riportati sulla spina servono solo da orientamento per il
collegamento dei cavi e non hanno rilevanza dal punto di vista elettrico.
4 La cassetta a muro per lo scarico (EVK / BMK) e le soluzioni di afflusso (ZLR / BZLR)
possono essere collegate a una spina direttamente all'interfaccia sulla cappa aspirante.
Eseguire il cablaggio di tutti i cavi utilizzando una scatola di raccordo scaricata della
tensione (in loco) secondo le posizioni di collegamento qui elencate. Quindi collegare
con un cavo la scatola di raccordo al connettore jack fornito in dotazione.
6.3.1 Interruttore di contatto per finestre FKS-S
B
Filo blu
Filo marrone
4 Interruttore di contatto per finestre FKS-I vedi WESCO Connect.
6.3.2 Sportello di chiusura elettrico 24 V (EVK) | Regolazione dell'aria in entrata 24 V
(ZLR)
C
Filo bianco
Filo nero
Filo rosso
50
AVVERTENZA
NOTA
© WESCO
B
DC 5.5 x 2.1 mm
C
3.5 mm
FHE Teleskop Quadro 7
