Elektronischer Drucksensor

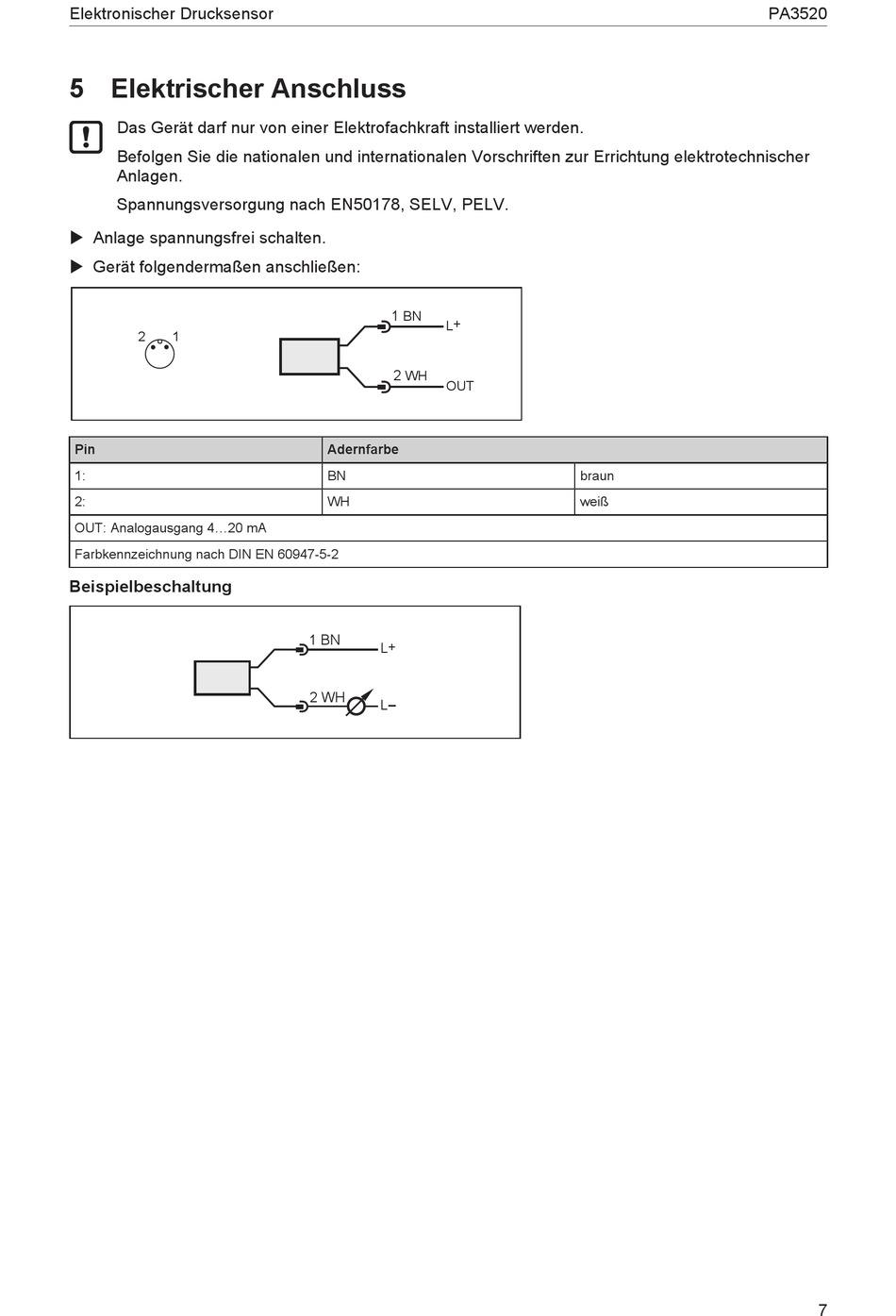

5 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer
Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
u Anlage spannungsfrei schalten.
u Gerät folgendermaßen anschließen:
2
1
Pin
1:
2:
OUT: Analogausgang 4...20 mA
Farbkennzeichnung nach DIN EN 60947-5-2
Beispielbeschaltung
1
BN
L +
2
WH
OUT
Adernfarbe
BN
WH
1 BN
L +
2 WH
L
braun
weiß
PA3520
7
