PQ Plus MMU 3 Schnellstartanleitung Seite 8

Quick-Start Anleitung
DE

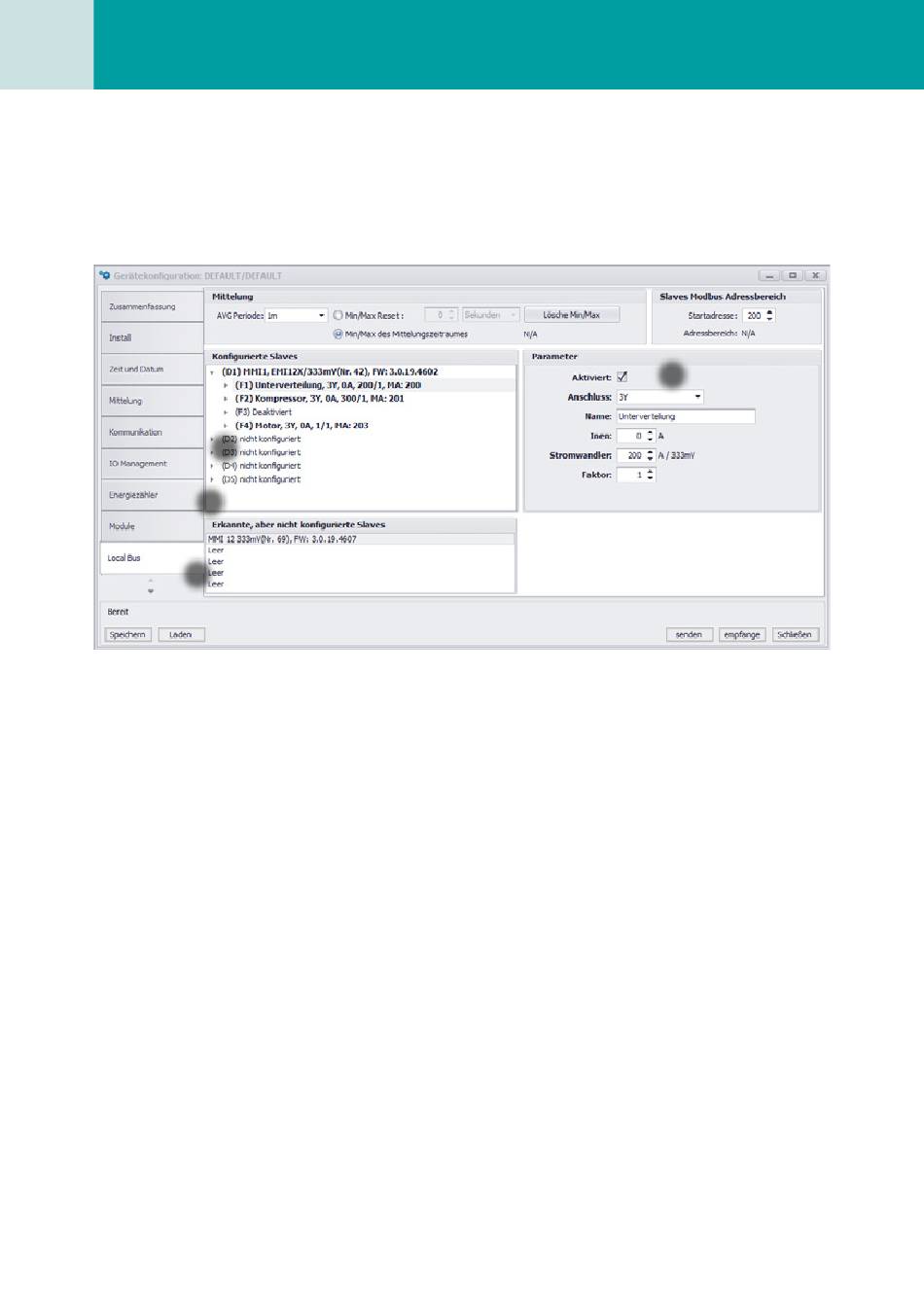

Im Reiter „Local Bus" werden die Module die über die RJ45-Verbindung am
MMU angeschlossen sind konfiguriert.
Ž Ž
 
Œ Œ
Hinweis:
Die Aufzeichnung der Local Bus-Daten muss im jeweiligen Mastergerät
konfiguriert werden.
1. Erkannte, aber nicht konfigurierte Slaves
Hier werden alle (max. 5) MMI Module angezeigt, welche über den
Local Bus verbunden, aber noch nicht am MMU konfiguriert sind.
2. MMI Module zuweisen
D1 – D5 sind die verfügbaren Plätze am Local Bus, die mit MMI's belegt
werden können. Unter „Parameter" kann das jeweilige Modul durch Aus-
wahl der Seriennummer hinzugefügt und ein Name vergeben werden.
3. Stromeingang wählen
F1 – F4 sind die jeweiligen 3-phasigen Eingänge am MMI.
Unter „Parameter" können diese aktiviert und konfiguriert werden.
4. Geräteadresse
Die einzelnen Geräteadressen der MMI Eingänge beginnen
voreingestellt ab 200, somit hat das erste Modul die Adressen
von 200 (F1) – 203 (F4).
8
 
