Betrieb Ihres Reglers
Kartenlampen

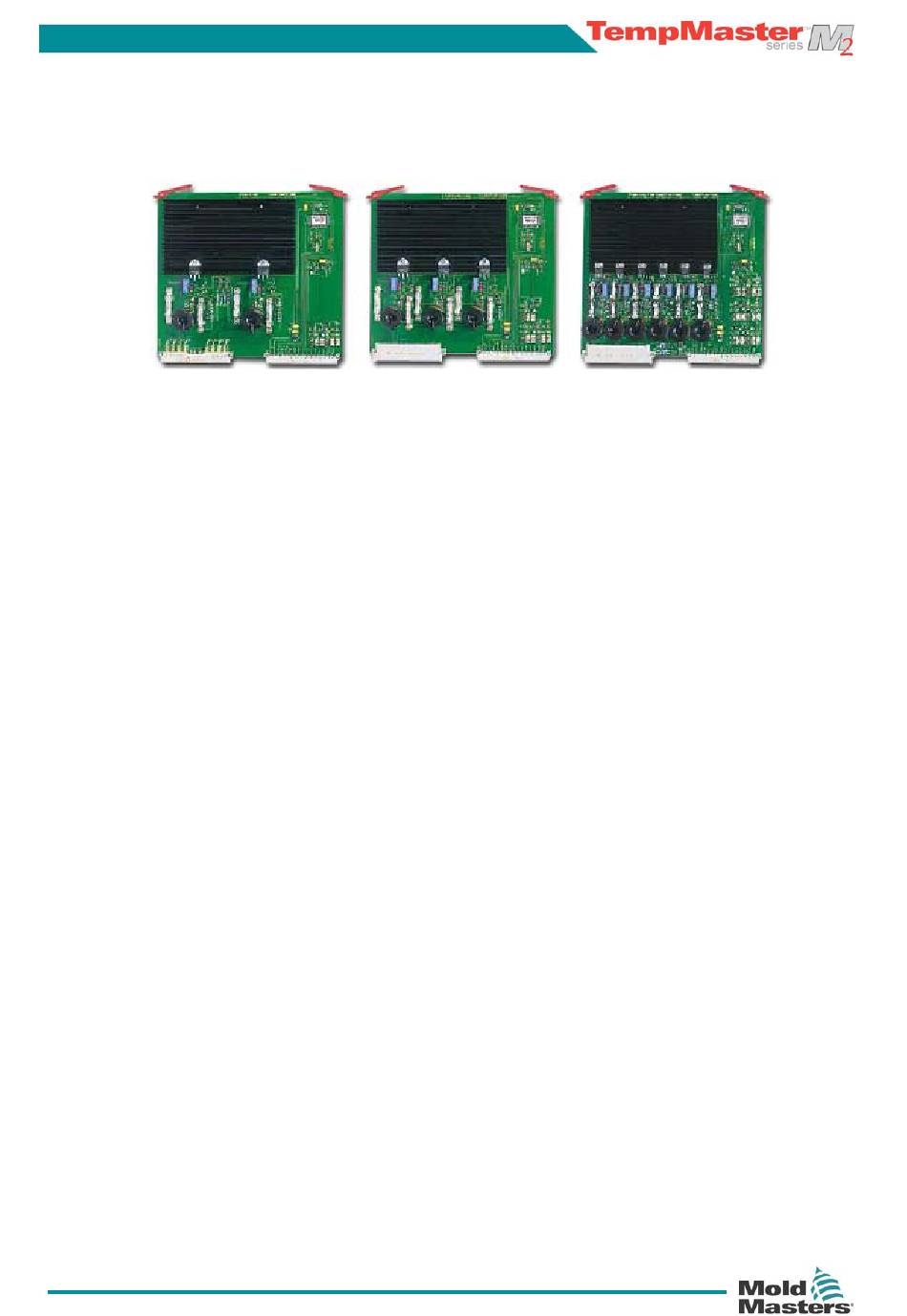

Zonensteuerkarten haben auch ihre eigenen LED-Warnlampen, die eine Anzeige zur
Funktionsprüfung erstellen und die durch die Schrankfenster zu sehen sind.
SCAN - diese LED blinkt kurz, während der Regler jede Karte nacheinander untersucht.
SICHERUNG – Diese Warnleuchte sollte normalerweise nicht erleuchtet sein. Auf der DM-
Karte funktioniert sie für beide integrierten Sicherungen.
TE (Thermoelement) - Diese Warnleuchte sollte normalerweise nicht erleuchtet sein. Sie ist
erleuchtet, wenn die Karte einen Fehler des offenen Schaltkreises am Thermoelement-
Regelkreis feststellt.
GF Diese Warnleuchte sollte normalerweise nicht erleuchtet sein. Sie leuchtet auf, um zu
zeigen, dass die Karte Kriechstrom an einer der von den von dieser Karte geregelten Zonen
gefunden hat.
STROM (L1 bis L2/L6) – Diese Warnleuchte(n) ist/sind normalerweise erleuchtet und
Pulsieren bestätigt, dass eine geregelte Versorgung des Stroms vorhanden ist.
