Installation
3.2.1
Klemmenbelegung

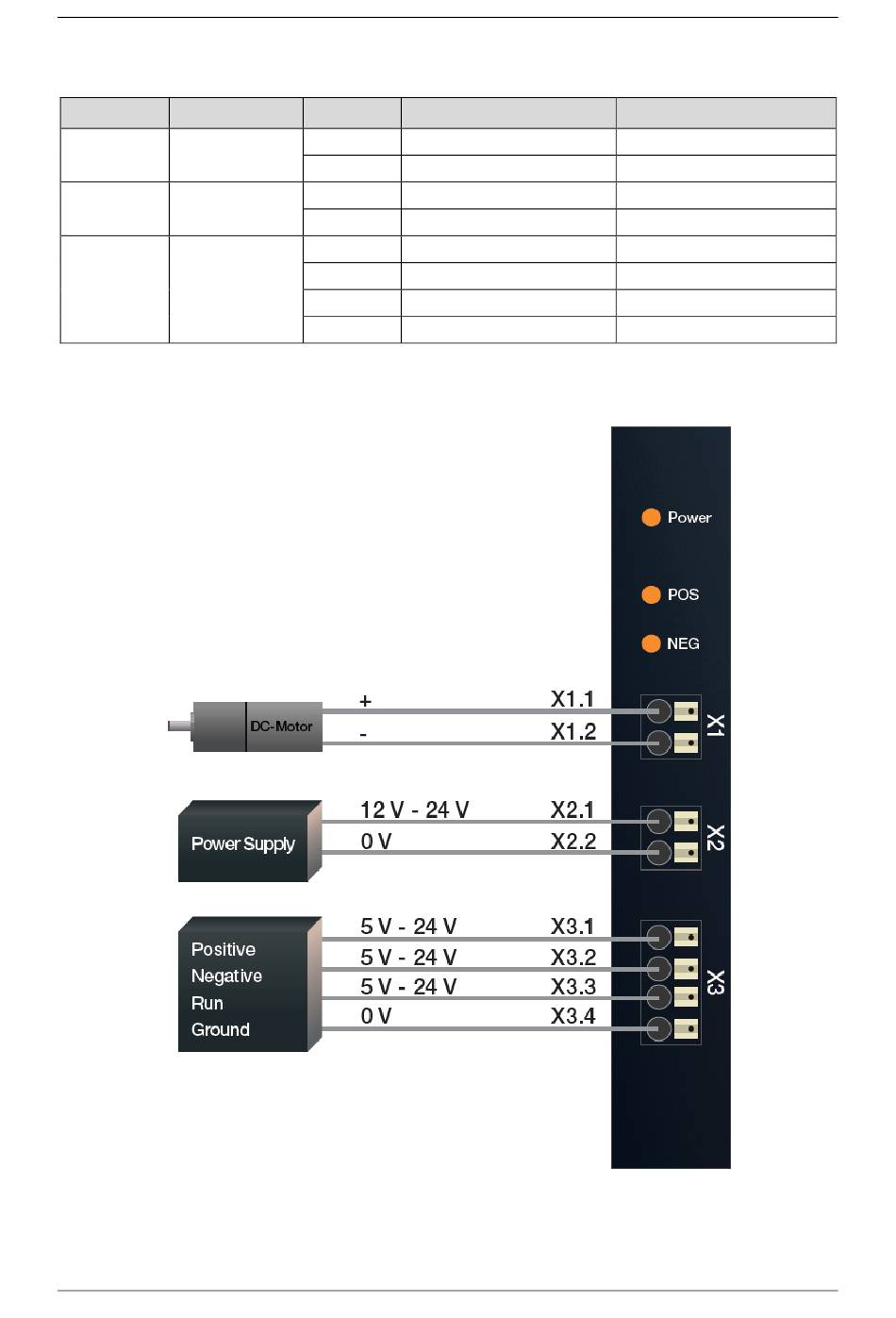

Verschalten Sie die Stecker entsprechend Ihrem Anwendungsfall.
Stecker
Benennung
X1
Motor
X2
DC IN
X3
Inputs
D5_DE – V1.0
Pin
Beschreibung
+
Positiver Motor Anschluss
-
Negativer Motor Anschluss
+
Spannungsversorgung
-
Masse
POS
Positive Bewegung
NEG
Negative Bewegung
RUN
Freigabe
GND
Mase Eingänge
Spannungen
-
-
12 V bis zu 24 V
Masse
5 V bis zu 24 V
5 V bis zu 24 V
5 V bis zu 24 V
0 V
