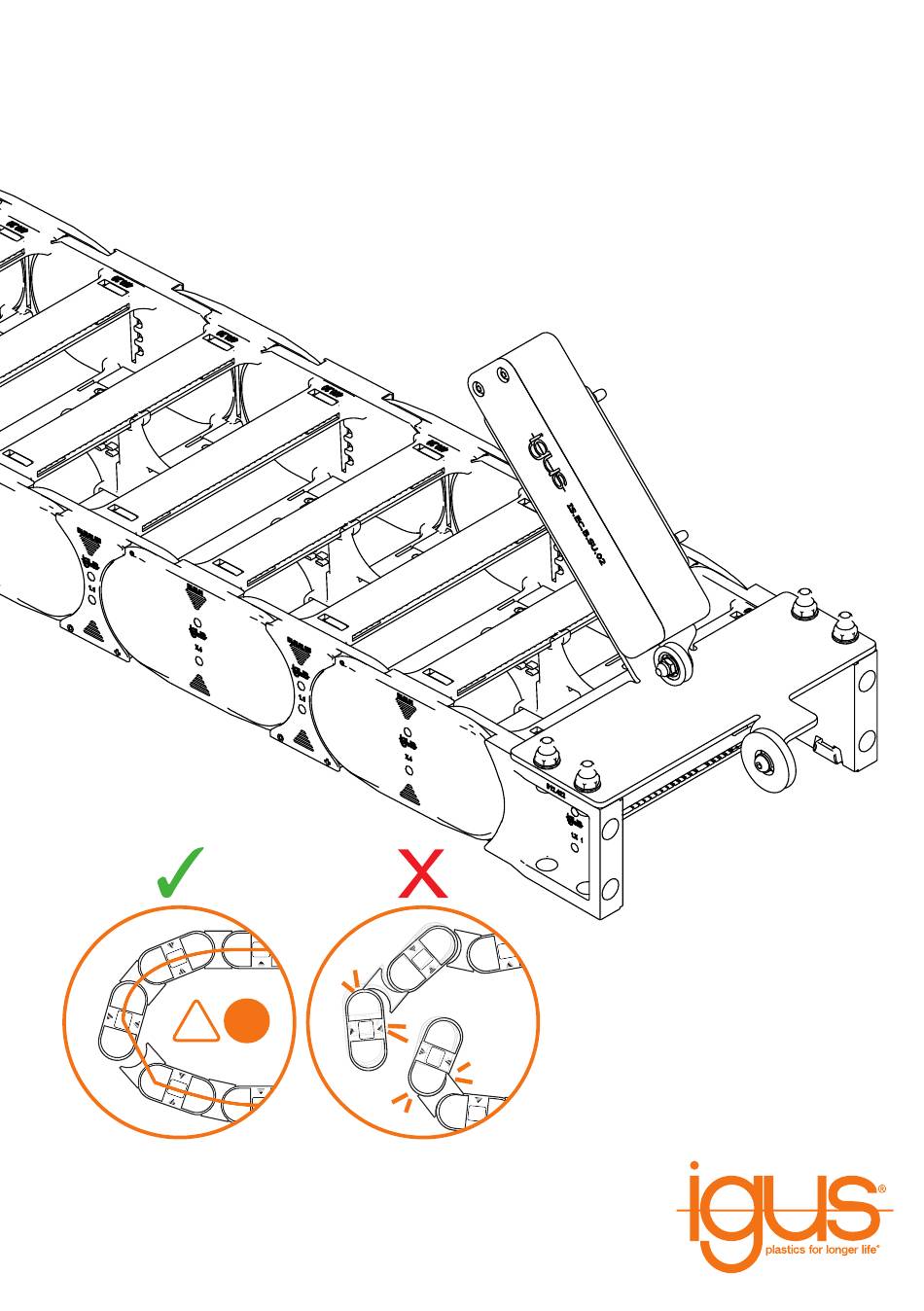

- Seite 1 Montageanleitung Assembly instruction smart plastics ® EC.B STOP Sensor für Brucherkennung an e-ketten ® Break detection sensor for e-chains ®...
- Seite 2 E4 / P4 IS.EC.B.S.Serie IS.EC.B.00.Z2.21.XXX.YYY.ZZZ IS.EC.B.00.Z2.013.XXX.YYY E4.32: M5x20 E4.42: M6x20 E4.56: M8x20 P4: M10x20 DBCalc_IS.EC.B.00.Z2.001.0 IS.EC.B.03.01.0 oder IS.EC.B.04.01.0 siehe Bestellung see order Loctite...
- Seite 3 IS.EC.B.03.01.0 / IS.EC.B.04.01.0 IS.EC.B.S.Serie IS.EC.B.00.Z2.013. XXX.YYY E4 / P4 E4.32: M5x20 DBCalc_S.EC.B. IS.EC.B.00.Z2.21. E4.42: M6x20 00.Z2.001.0 XXX.YYY.ZZZ E4.56: M8x20 P4: M10x20...
- Seite 4 Nur für only for . 0 1 . 0 1 > i n . nicht für horizontale Fachböden not for horizontal Shelves IS.EC.B.04.01.0 IS.EC.B.04.01.0 2x IS.EC.B.04.01.0 2x IS.EC.B.04.01.0...
- Seite 5 auf Kettenende montieren mount on moving end < 35 m Sensor montage auf Mitnehmerseite mount sensor on moving end Sensor montage auf Festpunkseite mount sensor on fix point...
- Seite 8 “Click“ Standart: jedes zweite kettenglied Sonderfall: siehe Bestellung Standard: every other chain link Special case: see order...
- Seite 9 Festpunkt Fix end...
- Seite 11 6 Nm 10 Nm 24 Nm 49 Nm...
- Seite 12 0,7 Nm Seil spannen Tension the rope...
- Seite 14 0,7 Nm control...
- Seite 16 51147 Köln Cologne Tel. +49 2203 9649-145 Fax +49 2203 9649-334 info@igus.de www.igus.de www.igus.eu © igus GmbH ® Herausgeber ist die igus GmbH, Deutschland ® Published by igus GmbH, Germany ® MAT00*****.25 Stand Issue 05/2020 Technische Änderungen vorbehalten Subject to technical alterations...
