Dieses Handbuch wurde nach bestem Wissen und Gewissen erstellt. Es dient zur technischen Dokumentation und zur ® Unterstützung des Anwenders bei der Inbetriebnahme. Die Warn- und Sicherheitshinweise sowie Anweisungen, die von igus bzgl. der Motorsteuerung herausgegeben werden, müssen in jedem Fall an den Endnutzer weitergegeben werden, wenn die Motorsteuerung als Teil eines Gesamtsystems benutzt wird.
Sicherheitshinweise, Schutzmaßnahmen und Richtlinien Sicherheitshinweise 1.4.1 Hinweisklassifizierung Der Grad und die Art einer Gefährdung sind in einer der folgenden Klassen eingeordnet. GEFAHR! Sicherheitshinweise, die mit GEFAHR gekennzeichnet sind, weisen auf eine unmittelbare Gefahrensituation hin. Eine Missachtung des Hinweises führt unabwendbar zu einem schweren oder gar tödlichen Unfall. WARNUNG! Sicherheitshinweise, die mit WARNUNG gekennzeichnet sind, weisen auf eine eventuelle Gefahrensituation hin.

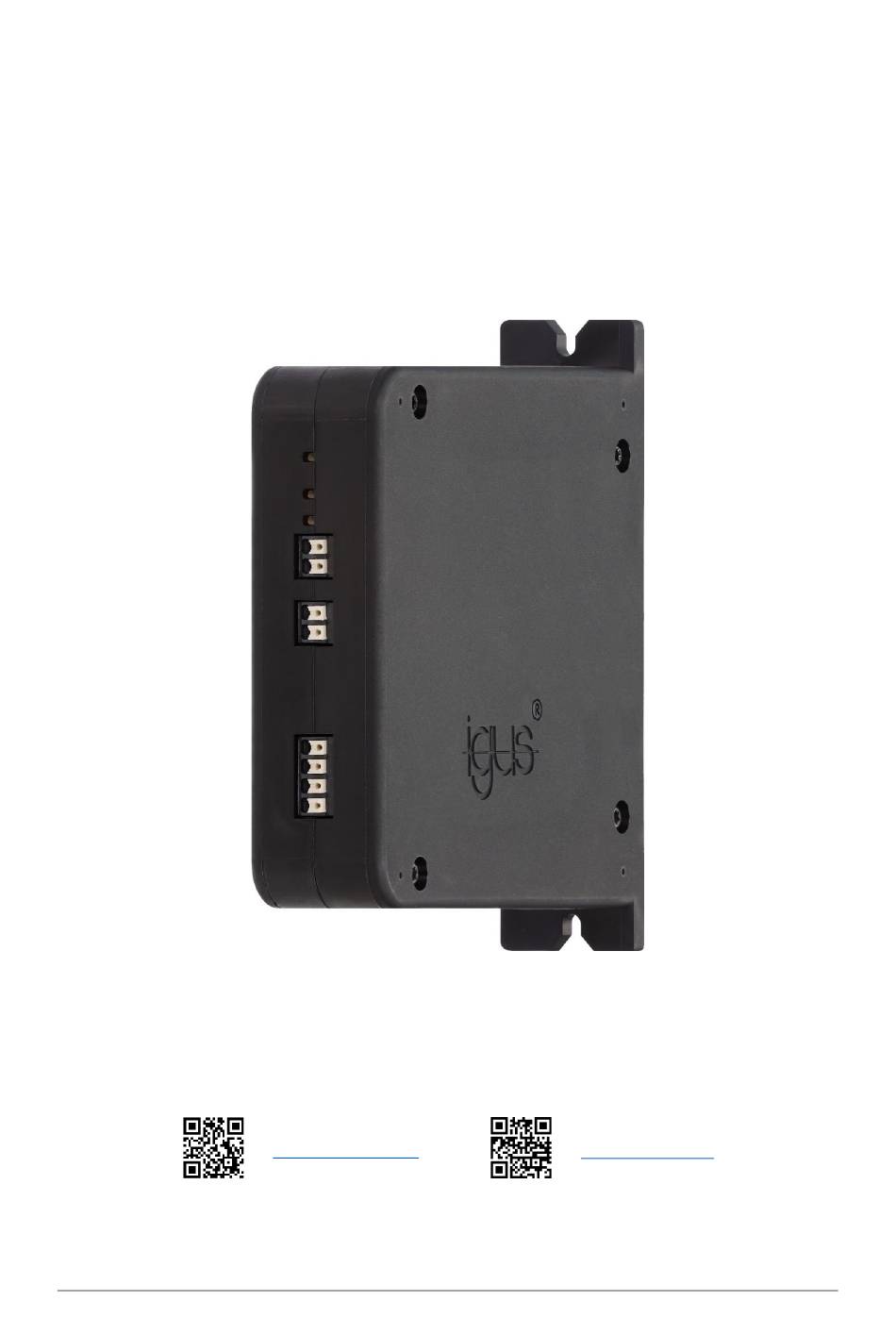

Produktübersicht Produktübersicht Diese Motorsteuerung kann DC-Motoren mit bis zu 10 A Dauerstrom (S2 Betrieb) bei Versorgungsspannung von bis zu 24 V steuern. Sofort einsatzbereit Spannungsquelle, Steuersignale und Motor anschließen: Schon kann losgelegt werden. Keine umständliche Software- Installation oder aufwendige Verdrahtung von diversen zusätzlichen Schaltern und Sensoren. Einfache Steuerung Die Bewegungsrichtung des Motors kann einfach durch Anlegen eines Signals an den Eingang "POS"...
Installation Installation Mechanische Installation WARNUNG! • Gefahr von Fehlfunktionen • Brandgefahr • Explosionsgefahr Betreiben Sie die Motorsteuerung niemals im Wasser oder in einer aggressiven, brennbaren oder explosiven Atmosphäre. Beachten Sie stets die Umgebungsbedingungen. VORSICHT! Die Länge der Schaube zur Befestigung des Hutschienenclips darf 4 mm nicht überschreiten, da sonst die Steuerung zerstört werden kann Die Montage in einem Schaltschrank kann auf einer TS 35 Tragschiene (EN 50022) erfolgen Der Abstand zu benachbarten Komponenten muss mindestens 10 mm betragen...
Installation 3.2.1 Klemmenbelegung Verschalten Sie die Stecker entsprechend Ihrem Anwendungsfall. Stecker Benennung Beschreibung Spannungen Motor Positiver Motor Anschluss Negativer Motor Anschluss DC IN Spannungsversorgung 12 V bis zu 24 V Masse Masse Inputs Positive Bewegung 5 V bis zu 24 V Negative Bewegung 5 V bis zu 24 V Freigabe...
Installation Einbindung in Sicherheitskreise Die Einbindung in einen Sicherheitskreis muss stehts nach gültigen Vorschriften erfolgen. Die folgenden Möglichkeiten stehen zur Verfügung Maßnahme Vorteile Nachteile Wegschalten der Lastversorgungsspannung Direkte Spannungsfreiheit des Unkontrolliertes austrudeln des Motors Motors Wegschalten der Steuersignale an „POS“ und „NEG“ Erzeugung eines Keine Spannungsfreiheit des Bremsmoments durch eine...
Bewegungsausführung Bewegungsausführung Das gesamte System gemäß der EMV-Richtlinie (S.4) verschalten. Minimalausstattung Um einen Motor mit der Motorsteuerung zu steuern ist eine Minimalausstattung vom Anwender bereitzustellen: Spannungsquelle mit 12 V bis 24 V sowie Anschlussleitungen DC-Motor mit passender Anschlussleitung Taster/Digitale Ausgänge mit passenden Anschlussleitungen GEFAHR! •...
Service Service Kundenservice de-dryve@igus.net +49 (0) 2203-9649-845 Technischer Support für igus dryve Motorsteuerungen Support Videos http://www.igus.de/dryveXP Videos mit Hilfestellungen zum Funktionsumfang und Inbetriebnahme der Motorsteuerung Weitere Videos zu igus Produkten Webseite Motorenshop http://www.igus.de/motorshop Bestellmöglichkeit von Motoren, Endschaltern und weiteren Zubehör Download Datenblätter der elektrischen Antriebstechnik...
